材料: | DiClad 880 | PCBのサイズ: | 60mm x 60mm=1PCS, +/- 0.15mm |
---|---|---|---|
銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸漬銀 |
層数: | 2層 | PCB 厚さ: | 30mL |
ハイライト: | 30ml ダイクロード880 高周波PCB,DiClad 880 High Frequency PCB |
DiClad880をベースにした PCBを紹介します 繊維ガラスとPTFEの複合材料の力を活用した 最先端の基板です先進的な材料のリーダー, DiClad 880 PCBは,比類のない性能,例外的な介電性特性,および幅広いアプリケーションのための比類のない信頼性を提供しています.
主要な特徴と利点:
1印象的な介電性能
DiClad 880 PCBは,10 GHz/23°Cと1 MHzで低ダイレクトリ常数 (DK) 2.17または2.2 +/- 0.04 を誇る.これは最適な信号完整性と最小損失を保証する.0 の 印象 的 に 低い 消耗 因数 です10 GHz/23°Cで0.0009と1 MHzで0.0008で効率をさらに向上させる.
2温度安定性:
温度係数 DK (TcDK) は -160 ppm/°Cで,温度は -10°Cから140°Cまであり,極度の温度条件下でも DiClad 880 PCBは例外的な性能を維持しています.信号の劣化と信頼性に別れを告げる.
3耐湿性:
DiClad 880 は,PTFE ベースの複合材料の中で,わずか 0.02% で,最も低い水分吸収性を有します.この例外的な水分耐性は,一貫した性能と長寿を保証します.湿った環境でも.
4次元安定性:
このPCBは,熱膨張係数 (CTE) が25ppm/°C (X軸),34ppm/°C (Y軸),252ppm/°C (Z軸) で,優れた寸法安定性を備えています.この安定性により,正確な信頼性のある接続が保証されます温度が変わっても
5広周波数帯:
幅広い周波数範囲で安定したDKパフォーマンスを体験し,DiClad 880 PCBは一貫した信号伝送を必要とする多様なアプリケーションに適しています.
6設計の柔軟性を向上させる
低DKのおかげで,DiClad 880 PCBはより広いライン幅をサポートし,挿入損失が低く,設計柔軟性が向上します.設計 要求 に 妥協 し ず に 最良 の 性能 を 達成 する.
資産 | 試験方法 | 条件 | ディクラッド 880 |
ダイレクトレクトル常数 @ 10 GHz | IPC TM-650 2 について5.5.5 | C23/50 | 2.172 について20 |
ダイレクトリコンスタント @ 1 MHz | IPC TM-650 2 について5.5.3 | C23/50 | 2.172 について20 |
分散因数 @ 10 GHz | IPC TM-650 2 について5.5.5 | C23/50 | 0.0009 |
分散因数 @ 1 MHz | IPC TM-650 2 について5.5.3 | C23/50 | 0.0008 |
Er の熱係数 (ppm/°C) | IPC TM-650 2 について5.5.5 調整された |
-10°Cから+140°C | -160. -160. -160. |
剥離強度 (インチあたり1ポンド) | IPC TM-650 2 について4.8 | 熱 ストレス の 後 | 14 |
容積抵抗性 (MΩ-cm) | IPC TM-650 2 について5.17.1 | C96/35/90 | 1.4 × 10 9 |
表面抵抗性 (MΩ) | IPC TM-650 2 について5.17.1 | C96/35/90 | 2.9 × 10 6 |
弧抵抗 | ASTM D-495 | D48/50 | >180 |
張力モジュール (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
張力強度 (kpsi) | ASTM D-882 | A, 23°C | 8.17 について5 |
圧縮モジュール (kpsi) | ASTM D-695 | A, 23°C | 237 |
折りたたみのモジュール (kpsi) | ASTM D-790 | A, 23°C | 357 |
ダイレクトリック分解 (kV) | ASTM D-149 | D48/50 | >45 |
密度 (g/cm3) | ASTM D-792 メソッドA | A, 23°C | 2.23 |
水吸収量 (%) | 3 ミル-S-13949H7.7 IPC TM-650 2 について6.2.2 |
E1/105 + D24/23 | 0.02 |
熱力系数 | IPC TM-650 2 について4.24 | 0°Cから100°C | |
膨張 (ppm/°C) | メットラー 3000 | ||
X軸 | 熱機械 | 25 | |
Y軸 | 分析器 | 34 | |
Z軸 | 252 | ||
熱伝導性 (W/mK) | ASTM E-1225 | 100°C | 0.261 |
排出ガス | NASA SP-R-0022A | 125°C, ≤ 10〜6トール | |
総質量損失 (%) | 最大1.00% | 0.01 | |
収集した揮発性 | 最大0.10% | 0.01 | |
凝縮可能物質 (%) | |||
水蒸気回復 (%) | 0.01 | ||
可視コンデンサート (±) | はい | ||
炎症性 ULファイルE 80166 | UL 94 垂直燃焼 IPC TM-650 2.3.10 | C48/23/50,E24/125 試料の種類について | UL94-V0の要件を満たす |
PCB 製造詳細:

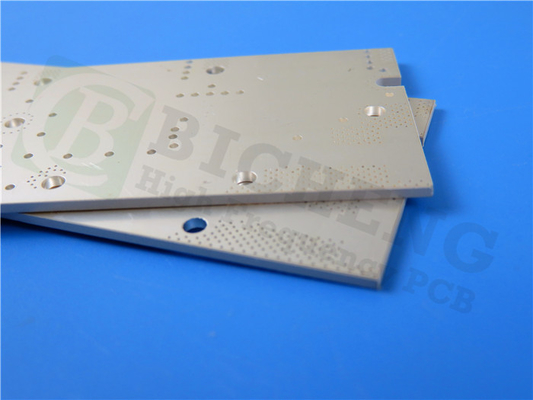

- 2層硬いPCB
このPCBの構造は 2層の硬いPCBで 電子設計のための 堅牢な基盤を提供します
- 高品質な建築
上下両側に35μmの銅層と0.762mm (30ml) のDiClad 880厚さで,このPCBは例外的な伝導性と耐久性を保証します.
- 詳細は
このPCBの寸法は60mm × 60mm (+/- 0.15mm) で,コンパクトで多用途な形状を提示する.最小の痕跡/スペースは5/5ミリ,最小の穴のサイズは0.35ミリである.完成板の厚さは0です.8mm,完成した銅の重量は外層では1オンス (1,4ミリ) です.
- 信頼性の高い塗装と表面仕上げ:
このPCBは,頑丈な接続を確保するために,プレート厚さ20μmを特徴としています.また,浸透銀の表面仕上げも誇っています.優れた伝導性と耐腐蝕性を提供します.
- 厳格な品質保証
送料前に各PCBは 優れた性能と信頼性を確保するために 100%の電気テストを受けます
PCB 材料: | 繊維ガラス強化織物 |
名称: | ディクラッド 880 |
ダイレクトリ常数: | 2.20 (10 GHz) |
消耗因子 | 0.0009 (10 GHz) |
層数: | 双面PCB,多層PCB,ハイブリッドPCB |
銅の重量: | 1オンス (35μm),2オンス (70μm) |
介電体厚さ | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
PCB サイズ: | ≤400mm × 500mm |
溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
表面塗装: | 浸透金 (ENIG),HASL,浸透銀,浸透锡,OSP,ENEPIG,赤銅,純金塗装など |
応用:
DiClad 880 PCBは,以下を含む幅広い用途に適しています.
- レーダーフィードネットワーク
- 商用段階配列ネットワーク
- 低損失基地局アンテナ
- 誘導システム
- デジタル・ラジオ・アンテナ
- フィルター,コップラー,LNA
供給と基準:
このPCBはIPC2級標準に準拠しています 電子PCBは,高品質の製造と一貫したパフォーマンスを保証する.
電子設計を新しいレベルに DiClad 880 PCBで 向上させ 卓越した性能 卓越した信頼性 そして卓越した設計柔軟性を実現しますPCB 技術の未来を受け入れ 今日から最先端の技術を体験してください.
