商品の詳細:
お支払配送条件:
|
| 材料: | RF-35A2 | PCBのサイズ: | 76.04mm x 33.18mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸漬銀 |
| 層数: | 2層 | PCB 厚さ: | 0.25 mm |
| ハイライト: | 双面PCB浸透銀,5ミリ RF-35A2 PCB,溶接マスクなし PCB 浸透銀 |
||
RF-35A2基板をベースにしたPCBの紹介 RF-35A2は高周波アプリケーションで卓越した性能を提供するために設計された最先端PCB材料です繊維が非常に少ない,同質な電解常数RF-35A2は,比類のない挿入損失特性と最適の電源転送を達成し,電源増幅器,フィルター/カップラー,高速デジタル回路,受動部品,ワイヤレスアンテナ.
RF-35A2は,超低負荷功率増幅器基板で注目されており,最小の信号劣化と最大効率の持つ功率増幅器のための理想的なプラットフォームを提供します.その電解定数 (Dk) は 3.5 10GHzでシグナル伝播が一貫し,ラミネート全体に均質なDkがあるため,インパデンス変動を最小限に抑える.
RF-35A2のもう一つの顕著な特徴は,例外的に低い散布因子である. 10 GHz と 23°C で 0.0015 の散布因子を持つ.RF-35A2は,最大限の電力を転送し,熱発生を最小限に抑えます.この特性により,性能を犠牲にすることなく効率的なパワー増幅が可能になります.
| PCB 材料: | PTFEセラミックファイバーグラス |
| 名称: | RF-35A2 |
| ダイレクトリ常数: | 3.15 |
| 消耗因子 | 0.0015 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm),1oz (35μm) |
| ラミネート厚さ: | 10ミリ (0.254mm); 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
RF-35A2は低温膨張係数 (CTE) を示し,xとy値はそれぞれ10ppm/°Cと13ppm/°Cである.このCTE値が低いことは,材料の寸法安定性と信頼性に寄与します芯片キャリアの表面設置に最適です.
独占の多段階プロセスで製造されたRF-35A2は,優れた銅皮粘着性を保証します.この優れた粘着は,銅層と基板の間の接続の信頼性と耐久性を向上させるPCBの設計にしっかりした基盤を提供します.
RF-35A2は,優れた電気特性に加えて,いくつかの利点を提供しています.そのDk許容度は ± 0.05で,生産量全体で一貫した性能を保証します.1オンス要求条件下でも安全な銅粘着を保証します. 0.03%の低水分吸収で,RF-35A2は様々な環境で安定性と信頼性を維持します.掘削も容易にするPCBの製造プロセスを簡素化します
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 3.5 | 3.5 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 0.0015 | 0.0015 | ||
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.03 | % | 0.03 |
| ダイレクトリック分解 | IPC-650 2 試聴する5.6/ASTM D 149 | kV | 59 | kV | 59 |
| 介電力強度 | ASTM D 149 | V/ml | 1000 | V/mm | 39,370 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 秒52.1 (湿度条件) | モーム/cm | 10^9 | モーム/cm | 10^9 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 秒52.1 (湿度条件) | ほら | 10^8 | ほら | 10^8 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | 242 | 秒数 | 242 |
| 折りたたみの強度 (MD) | IPC-650 2 試聴する4.4 | kpsi | 24 | N/mm2 | 165 |
| 折りたたみの強度 (CD) | IPC-650 2 試聴する4.4 | kpsi | 15 | N/mm2 | 103 |
| 張力強度 (MD) | ASTM D 3039 | PSI | 16,800 | N/mm2 | 116 |
| 張力強度 (CD) | ASTM D 3039 | PSI | 11,000 | N/mm2 | 75.8 |
| 若者のモジュール (MD) | ASTM D 3039 | PSI | 106 | N/mm2 | 8,343 |
| ユング・モジュール (CD) | ASTM D 3039 | PSI | 106 | N/mm2 | 7,171 |
| 魚の比 (MD) | ASTM D 3039 | 0.14 | 0.14 | ||
| ポイソン・レシオ (CD) | ASTM D 3039 | 0.1 | 0.1 | ||
| 断裂時の緊張 (MD) | ASTM D 3039 | % | 1.6 | % | 1.6 |
| 断裂時の緊張 (CD) | ASTM D 3039 | % | 1.4 | % | 1.4 |
| 圧縮モジュール (Z軸) | ASTM D 695 (23°C) | kpsi | 385 | N/mm2 | 2,650 |
| 剥離強度 (1オンスVLP) | IPC-650 2 試聴する4.8 (熱圧) | パウンド/イン | 12 | N/mm | 2.1 |
| 剥離強度 (1オンスVLP) | IPC-650 2 試聴する4.8.3 (150°C) (高温) | パウンド/イン | 14 | N/mm | 2.5 |
| 剥離強度 (1オンスVLP) | IPC-650 2 試聴する4.8 セカンド52.3 (化学品の割合) | パウンド/イン | 11 | N/mm | 2 |
| 密度 (特異重力) | gm/cm3 | 2.28 | gm/cm3 | 2.28 | |
| 特定熱量 | ASTM E 1269 (DSC) (100°C) | J/g/K | 0.99 | J/g/K | 0.99 |
| 熱伝導性 | ASTM F 433 | W/M*K | 0.29 | W/M*K | 0.29 |
| Td | IPC-650 2 試聴する4.24.6 2% 減量 | °C | 528 | °C | 528 |
| Td | IPC-650 2 試聴する4.24.6 5% 減量 | °C | 547 | °C | 547 |
| CTE (x) | IPC-650 2 試聴する4.41 (>RT - 125°C) | ppm/°C | 10 | ppm/°C | 10 |
| CTE (y) | IPC-650 2 試聴する4.41 (>RT - 125°C) | ppm/°C | 13 | ppm/°C | 13 |
| CTE (z) | IPC-650 2 試聴する4.41 (>RT - 125°C) | ppm/°C | 108 | ppm/°C | 108 |

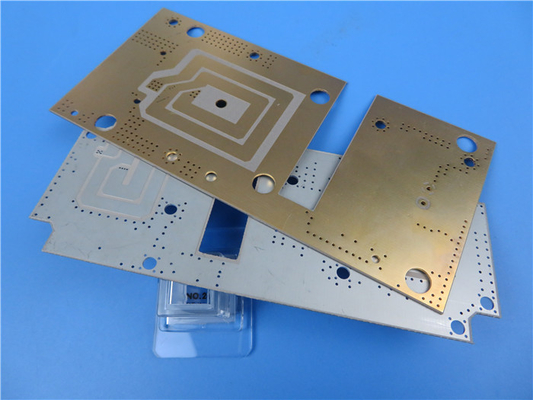

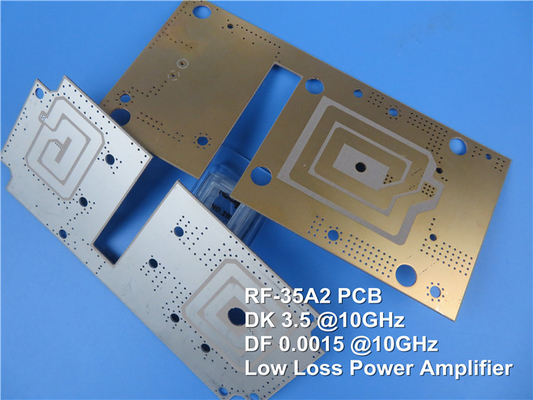

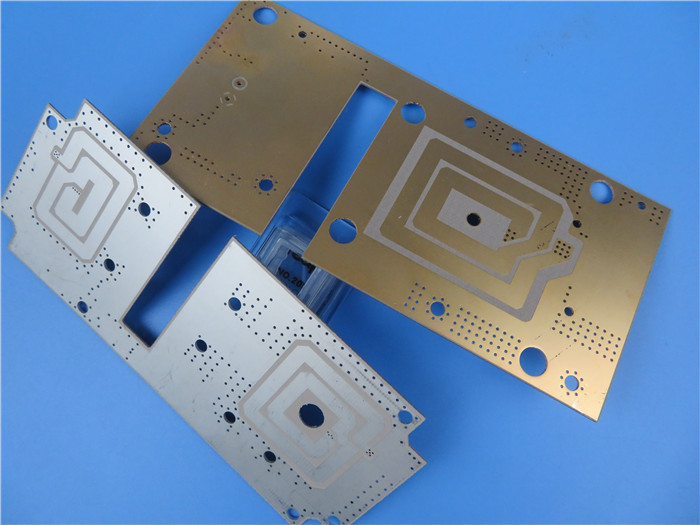

このRF-35A2で構築された2層硬いPCBは,最適な伝導性のために35μm (1オンス) の銅層厚さを備えています.RF-35A2層は0.127mm (5ミリ) の厚さを持っています.望ましい電気性能を提供する板の寸法は 76.04mm x 33.18mm (1PCS) で,容積は+/- 0.15mmで,特定の要求に応じた正確な寸法が保証されます.PCBは出荷前に100%の電気テストを受けます信頼性と品質基準の遵守を保証する.
このPCBは,24のバイアスと2つのネットを含む様々なアプリケーションに多用性があります.回路の接続に柔軟性を与えるこのPCBは,Gerber RS-274-X アートワークファイルと互換性があり,信頼性と一貫したパフォーマンスを保証するIPC-Class-2品質基準を満たすために製造されています.
RF-35A2 PCBは世界中で購入可能で,すべての地域のエンジニアとメーカーが卓越した品質の恩恵を受けることができます.RF-35A2の潜在能力を高周波アプリケーションで解き放つ電力増幅器,フィルター/カップラー,高速デジタル回路,受動部品,無線アンテナなど
