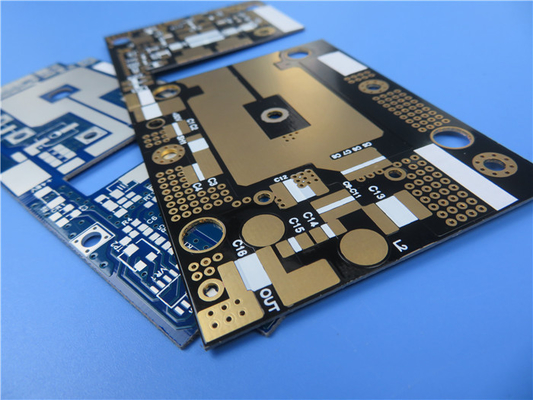

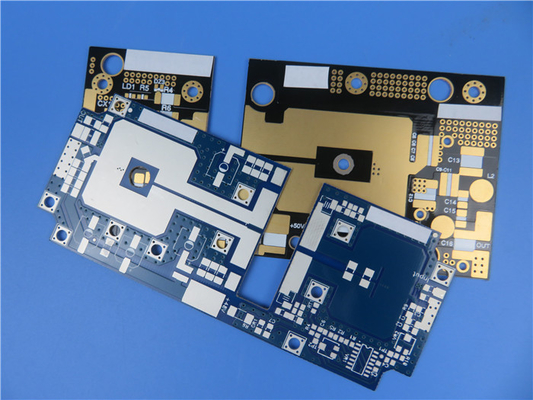

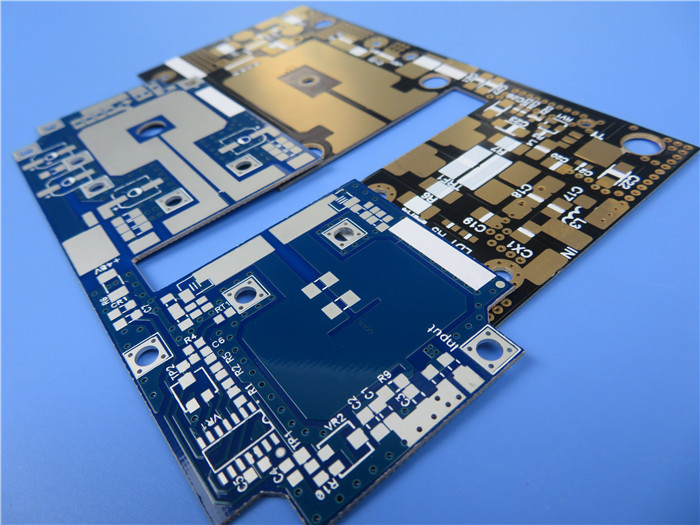

商品の詳細:
お支払配送条件:
|
| 材料: | RF-60TC | PCBのサイズ: | 54.19mm x 34.47mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.3 ミリ |
| ハイライト: | 1OZ 浸透金型印刷回路板,RF-60TC 浸透金型印刷回路板,5ミリ 浸透金 印刷回路板 |
||
電力およびアンテナアプリケーションのための高度高周波PCBの導入 - RF-60TC PCB.RF-60TCは,高性能RFおよびマイクロ波アプリケーションの要求を満たすために設計された最先端の高周波材料ですこの熱伝導性のある,セラミックで満たされた,ガラスで強化された PTFEラミナートは,低温,より高い小型化されたアンテナ設計の効率化RF-60TCは,優れた介電熱消耗と非常に低い介電損失を提供することで,6.15 DK市場において新しい基準を設定しています.
RF-60TCの主要特徴:
1. ガラス強化PTFEセラミック複合材料:
RF-60TCは先進的なガラス強化PTFEセラミック複合材を組み込み,高性能アプリケーションで優れた性能と信頼性を保証します.
2精度 6.15 のダイレクトリコンスタント (Dk) を 10 GHz で:
10GHzで安定したDk6.15で,RF-60TCは,幅広い周波数範囲で一貫した電気性能を保証し,正確な信号伝播を可能にします.
3低分散因子:
RF-60TCは,10 GHz と 23°C で 0.002 の低消耗因子を持ち,エネルギー損失を最小限に抑えながら効率的な電源転送を可能にします.
4Dk の熱係数:
この材料は,温度範囲 -50°Cから150°Cの間では,Dkの熱系数が -3.58 ppm/°Cで,異なる熱条件下でも安定した電気特性を提供します.
5熱伝導性が優れている
RF-60TCは高熱伝導性を有し,熱伝送が強化され,設計の余分な幅を可能にします.活性成分の使用期間を延長し,長期的な信頼性を向上させる熱伝導性は0.9W/M*K (不覆い),1.0W/M*K (0.5オンス銅) と1.05W/M*K (1オンス銅) である.
6低水分吸収:
湿度吸収率はわずか0.03%で,RF-60TCは電気的および機械的性能を維持し,時間とともに一貫した性能を保証します.
7次元安定性とCTE:
RF-60TCは低熱膨張係数 (CTE) を有し,X軸とY軸値は9.9ppm/°C,Z軸値は40ppm/°Cである.この優れた寸法安定性により,高層数多層PCBの構築が可能になり,穴の信頼性が向上します.
| RF-60TC 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 6.15 ± 015 | 6.15 ± 015 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - 3つ581 | ppm/°C | - 3つ581 | |
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 | kV | 55 | kV | 55 |
| 介電力強度 | IPC-650 2 試聴する5.6.2 | V/ml | 550 | V/mm | 21,654 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | >180 | 秒数 | >180 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.03 | % | 0.03 |
| 折りたたみの強度 (MD) | IPC-650 2 試聴する4.4 | PSI | 10,000 | N/mm2 | 69 |
| 折りたたみの強度 (CD) | IPC-650 2 試聴する4.4 | PSI | 9,000 | N/mm2 | 62 |
| 張力強度 (MD) | IPC-650 2 試聴する4.19 | PSI | 9,000 | N/mm2 | 62 |
| 張力強度 (CD) | IPC-650 2 試聴する4.19 | PSI | 7,000 | N/mm2 | 48 |
| 若者のモジュール (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| 魚の比 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 皮を剥がす強度 (1オンス ED) | IPC-650 2 試聴する4.8 | パウンド/イン | 8 | N/mm | 1.43 |
| 熱伝導性 (無着) | IPC-650 2 試聴する4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 熱伝導性 (CH/CH) | IPC-650 2 試聴する4.50 | W/M*K | 1 | W/M*K | 1 |
| 熱伝導性 (C1/C1) | IPC-650 2 試聴する4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 次元安定性 (MD) | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.01 | mm/M | 0.01 |
| 次元安定性 (CD) | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.69 | mm/M | 0.69 |
| 次元安定性 (MD) | IPC-650 2 試聴する4.39 第5.5 節 (熱圧) | ミル/イン | 0.06 | mm/M | 0.06 |
| 次元安定性 (CD) | IPC-650 2 試聴する4.39 第5.5 節 (熱圧) | ミル/イン | 0.8 | mm/M | 0.8 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | ほら | 1.0 x 108 | ほら | 1.0 x 108 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モーム/cm | 1.0 x 108 | モーム/cm | 1.0 x 108 |
| CTE (X,Y軸) | IPC-650 2 試聴する4.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (Z軸) | IPC-650 2 試聴する4.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| 密度 (特異重力) | IPC-650 2 試聴する3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 特定熱量 | IPC-650 2 試聴する4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% Wt. 損失) | IPC - 650 2 試聴する4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5%のWt損失) | IPC - 650 2 試聴する4.24.6 / TGA | °F | 960 | °C | 515 |
| 炎症性評価 | UL 94 | V-0 | V-0 | ||
RF-60TCのメリット
- 信号の整合性を向上させる
- 高熱伝導性で効率的な散熱
- 信頼性の高い性能のために 拡張された次元安定性
- 部品に対するストレスの軽減のために,Z軸CTEが40ppm/°Cの低い.
- 金属に粘着しやすい
- 安定した周波数と温度でのDk
- 低水分吸収で長期的信頼性
PCB 製造詳細:
この2層の硬いPCBは,両側で35μm厚さの銅層で構成されている.RF-60TC基板は0.127mm (5mls) の厚さで,望ましい電気特性を提供している.板の寸法は54. 19mm x 34.47mm (1PCS) +/- 0.15mmの許容度で,特定の要求に応じた正確な寸法を確保します.PCBは出荷前に100%の電気テストを受けます.信頼性と品質基準の遵守を保証する.
| PCB 材料: | PTFEベースのセラミック製のガラス繊維 |
| 名称: | RF-60TC |
| ダイレクトリ常数: | 6.15 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm),1oz (35μm) |
| PCBの厚さ: | 10ミリ (0.254mm); 20ミリ (0.508mm), 25ミリ(0.635mm); 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
PCB統計:
このRFPCBには14つのコンポーネントと合計32つのパッドがあり,21つのスルーホールパッドと11つのトップSMTパッドを含む.21つのバイアスを含み,3つのネットがあり,回路接続に柔軟性を提供します.
美術品と品質基準:
RF-60TC PCBは,Gerber RS-274-X アートワークファイルと互換性があり,信頼性と一貫したパフォーマンスを保証するIPC-Class-2品質基準を満たすために製造されています.世界中で購入できますすべての地域のエンジニアと製造業者が卓越した品質の恩恵を受けることができます.
RF-60TCの典型的な用途:
高性能アンプや小型アンテナ GPSデバイス フィルター カップラー バイダー 衛星などで RF-60TC の卓越した性能と信頼性を体験してくださいRF-60TC PCBを今日注文して,効率とパフォーマンスの新しい高みにあなたのデザインを取ります.
