2 層 125ml RT デュロイド 5880 PCB ENEPIG 表面 完成

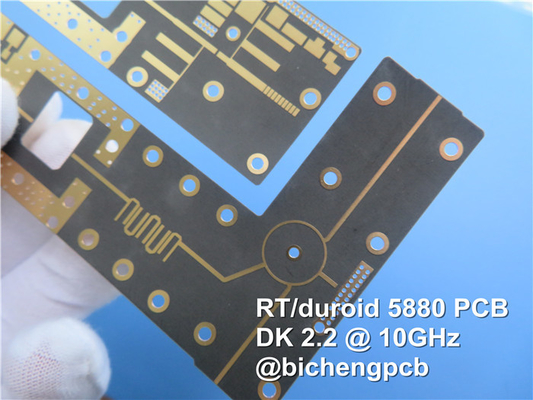

2 Layer 125mil RT Duroid 5880 PCB ENEPIG Surface Finished
2 Layer 125mil RT Duroid 5880 PCB ENEPIG Surface Finished 2 Layer 125mil RT Duroid 5880 PCB ENEPIG Surface Finished

大画像 :  2 層 125ml RT デュロイド 5880 PCB ENEPIG 表面 完成

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99/PCS
パッケージの詳細: 掃除袋+カートン
受渡し時間: 8~9 営業日
支払条件: T/T
供給の能力: 5000PCS / 月
詳細製品概要
材料: NT1 電気自動車 NT1 自動車 PCBのサイズ: 43mm x 43mm = 1PCS, +/- 0.15mm
銅の重量: 1オンス (1.4ミリ) の外層 表面塗装: ENEPIG
層数: 2層 PCB 厚さ: 125 ミリ
ハイライト:

ENEPIG 表面 完成 PCB

,

125ml RT 硬化物 5880 PCB

,

2層 RT デュロイド 5880 PCB

ロジャーズ RT/デュロイド 5880 高周波ラミネートを搭載した PCBを紹介しますガラスマイクロファイバーで強化されたこれらの先進的なPTFE複合材料は,高周波およびブロードバンドアプリケーションで例外的な性能を提供しますこのPCBは,低ダイエレクトリック常数 (Dk) と低ダイエレクトリック損失により,幅広い周波数範囲で均一な電気特性を保証します.その同性質と狭い許容量は,さまざまな産業で要求されたアプリケーションのための理想的な選択になります.



主要な特徴:
- 10 GHz/23°Cで 0.02 の狭い許容量を持つ 2.2 のダイレクトリ常数
- 10GHzで消耗因子 0.0009
- - 125 ppm/°C のダイレクトレティック常数 (TCDk) の温度係数
- 0.02% の低水分吸収
- 熱膨張係数 (CTE) X軸: 31 ppm/°C,Y軸: 48 ppm/°C,Z軸: 237 ppm/°C
- 均一な電気特性を持つ同性物質



利点:
1. 均一な電気性能: PCB は,幅広い周波数範囲で一貫した電気性能を維持し,信頼性の高い信号伝送を保証します.



2簡単にカスタマイズできる:RT/デュロイド 5880ラミナットは,切断,形状,機械が簡単で,特定の設計要件を満たすために正確なカスタマイズが可能である.



3化学耐性:これらのラミナートは,エッチングまたは塗装プロセスで使用される溶媒や反応剤に耐性があり,耐久性と長寿性を高めます.



4湿度が高い環境に適しています:湿度吸収が低いため,RT/デュロイド5880ラミナットは湿度が高い環境や湿度が高い環境で良好です.



5確立された材料: RT/duroid 5880は,信頼性と性能の実証された履歴を保証する,業界でよく知られ,広く使用されている材料です.



6. 低電気損失:このPCBは,強化されたPTFE材料の中で最も低い電気損失を提供し,効率的な信号伝達と最小限の信号劣化を保証します.



資産 NT1 電気自動車 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 2.20
2.20±0.02スペック
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 25.5.5
ダイレクトレクトル常数,ε設計 2.2 Z N/A 8GHzから40GHz 分相長法
消耗因子,tanδ 0.0004
0.0009
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 25.5.5
熱系数 ε -125 Z ppm/°C -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 2 × 107 Z モームcm C/96/35/90 について ASTM D 257
表面抵抗性 3 × 107 Z ほら C/96/35/90 について ASTM D 257
特定熱量 0.96(0.23) N/A j/g/k
(カロリー/g/c)
N/A 計算した
張力モジュール 23°Cで試験する 100°Cでの試験 N/A MPa (kpsi) A について ASTM D 638
1070 (((156) 450 ((65) X について
860 (((125) 380 ((55) Y
極限 の ストレス 29(4.2) 20(2.9) X について
27(3.9) 18(2.6) Y
究極 の ストレス 6 7.2 X について %
4.9 5.8 Y
圧縮モジュール 710(103) 500 (((73) X について MPa (kpsi) A について ASTM D 695
710(103) 500 (((73) Y
940(136) 670 ((97) Z
極限 の ストレス 27(3.9) 22(3.2) X について
29 (5.3) 21(3.1) Y
52 (7.5) 43 (6.3) Z
究極 の ストレス 8.5 8.4 X について %
7.7 7.8 Y
12.5 17.6 Z
水分吸収 0.02 N/A % 0.62" ((1.6mm) D48/50 ASTM D 570
熱伝導性 0.2 Z W/m/k 80°C ASTM C 518
熱膨張係数 31
48
237
X について
Y
Z
ppm/°C 0〜100°C IPC-TM-650 2 試行錯誤した4.41
Td 500 N/A °C TGA N/A ASTM D 3850
密度 2.2 N/A gm/cm3 N/A ASTM D 792
銅皮 31.2 ((5.5) N/A プレス (N/mm) 1oz ((35mm) EDCフイル
溶接水面の後
IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0 N/A N/A N/A UL 94
鉛のないプロセス 互換性 そうだ N/A N/A N/A N/A



このPCBスタックアップは2層の硬い構造を備えています.最初の銅層,Copper_layer_1,厚さは35μmで,信号伝送に優れた伝導性を提供しています.PCBのコアはRT/デュロイド5880ラミナットで構成されている.厚さ3.175mm (125mil) である.最後に,第2の銅層であるCopper_layer_2も厚さ35μmで,スタックアップを完了する.



PCBの構成細部に移りましょう 板の寸法は 43mm x 43mmで 狭い容積は +/- 0.15mmです 最小の痕跡/スペース幅は 4/5 mils です正確な路線設定と機内スペースの効率的な利用を可能にする穴の最小サイズは0.5mmで,異なる鉛のサイズを持つ部品に対応します.



このPCBには盲目バイアスが含まれず,製造プロセスを簡素化しコストを削減する.完成板の厚さは3.2mmで,耐久性と安定性を提供します.外層は1オンス (1oz) の銅の重さを持っています信号伝達に十分な伝導性を確保する. 経路塗装の厚さは20μmで,PCBの異なる層間の信頼性の高い接続を保証する.

このPCBの表面仕上げはENEPIG (無電化ニッケル無電化パラジウム浸水金) で,腐食耐性と溶接性が優れています.PCBには上下のシルクスクリーンや上下の溶接マスクは含まれない.製造プロセスを簡素化しコストを削減する.



2 層 125ml RT デュロイド 5880 PCB ENEPIG 表面 完成 0



配送前に,各PCBは機能と性能を保証するために100%の電気テストを受けます.この包括的な試験プロセスは,PCBが要求された仕様と意図された機能を満たしていることを保証します..



このPCBには8つのコンポーネントがあり,組み立てと統合を簡素化します.部品の接続点として機能し,電気信号の伝送を可能にするこれらのパッドのうち,17個はスルーホールのコンポーネントに専念し,11個はボードの上部にある表面マウント技術 (SMT) のコンポーネントに設計されています.PCBの下側にはSMTパッドがないこのPCBボードには 7つの vias が含まれていて,異なる層間の接続を可能にし,信号と電力の流れを容易にする.PCB 設計内における明確な電路を表す.



このPCBに使用されているアートワークフォーマットは,PCB製造のための業界で広く受け入れられている標準であるGerber RS-274-Xです.異なる製造プロセスと互換性を確保し,デザインを正確に再現することができます.



このPCBは,一般電子製品向けPCBの品質と性能基準を特定するIPCクラス2規格に適合しています.承認された業界標準に準拠することで,PCBが要求される信頼性や性能レベルを満たすことを保証します..

このPCBの利用は特定の地域や市場に限られていません. 世界中で利用可能で,さまざまな場所の顧客がその機能とアプリケーションの恩恵を受けることができます.



RT duroid 5880 PCB は,商業用航空会社のブロードバンドアンテナ,マイクロストライプとストライプライン回路,ミリメートル波アプリケーション,レーダーシステム,ガイドシステム,そして点から点までのデジタルラジオアンテナ.



2 層 125ml RT デュロイド 5880 PCB ENEPIG 表面 完成 1
