商品の詳細:
|
| 材料: | AD255C | PCBのサイズ: | 32.91mm x 40.41mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | インメーションシルバー |
| 層数: | 2層 | PCB 厚さ: | 20ミル |
| ハイライト: | AD255C アンテナPCB,20ml AD255C アンテナ PCB,AD255C インメーションシルバー印刷回路板 |
||

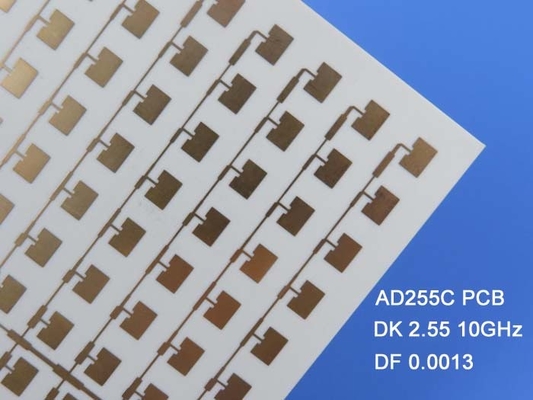

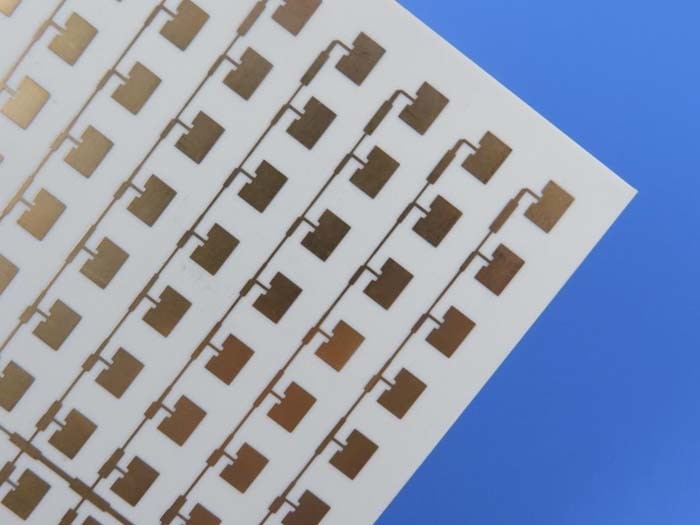

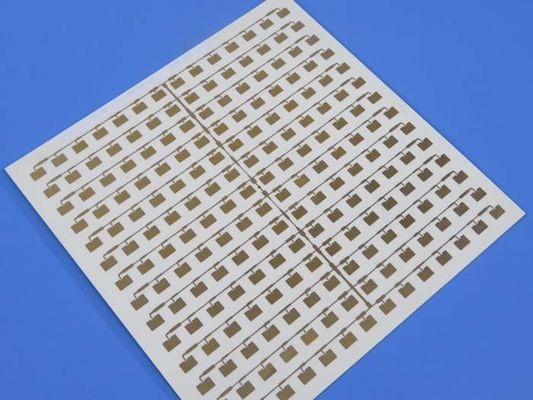

AD255Cをベースに 新たに出荷されたアンテナPCBを紹介しますAD255CアンテナPCBは,電信インフラストラクチャの幅広いマイクロ波およびRFアプリケーションのために優れたパフォーマンスと信頼性を提供するように設計された例外的な製品ですこのPCBは先端な機能と革新的なデザインで アンテナラミネートの世界では 変革を遂げています
グラス強化PTFEベースの材料を搭載したAD255Cは制御された介電常量,低損失性能,そして顕著な受動インターモダレーション (PIM) 性能を提供します.織りガラス強化は,優れた回路処理性を保証し,高出力回路板の製造を可能にします品質と効率の向上を保証する
主要な特徴:
- 非常に低損失PTFEとセラミックで満たされた複合材料により優れた性能
- 精密な動作を保証する 10 GHz/23°C の狭い許容値で 2.55 の電解常数
- 0.0013 10GHz での損失触角と 10GHz/23°C でのベースステーション周波数,信号損失を最小限に抑える
- 分解温度 (Td) 500°C以上,極端な条件下で耐久性を保証
- 低プロフィール銅により回路効率が向上する
安定性と信頼性を維持する
- 熱膨張係数 (CTE) X軸 34 ppm/°C,Y軸 26 ppm/°C,Z軸 196 ppm/°Cで,ストレスを最小限に抑え,信頼性の高い性能を保証する
利点:
1低挿入損失: AD255C アンテナ PCB は,従来の PCB 基板と比較してかなり低挿入損失を提供し,効率的な信号伝達と受信を保証します.
2. アンテナアプリケーションのための低PIM:例外的なPIM性能により,このPCBは干渉を最小限に抑え,明確で信頼できる通信を提供します.
3段階安定性: 膨張比の優れた熱系数 (TCEr) は段階安定性を保証し,幅広い温度で一貫したパフォーマンスを可能にします.
4互換性: AD255C アンテナ PCB は標準的な PTFE ベースの PCB 処理と互換性があり,既存のシステムに簡単に統合できます.
| 電気特性 | AD255C | 単位 | 試験条件 | 試験方法 | |
| PIM (30ml/60ml) | -159/-163 試聴する | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内部 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.60 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -110 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 7.4 × 108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 3.6 × 107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 911 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 34 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 26 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.35 | W/mK | - | z方向 | ASTM D5470 |
| デラミネーション の 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.03/007 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
PCBスタックアップ:
このPCBは,銅層厚さ35μmの2層硬い構造を備えています.0.508mm (20mil) の厚さのAD255Cラミナートは,最適な性能のための理想的な基板を提供します.二つ目の銅層また35μm厚で,耐久性と安定性を保証するスタックアップを完了します.
PCB 製造詳細:
このアンテナPCBは32.91mm×40.41mmの大きさで,様々な用途のためのコンパクトで強力なソリューションを提供します.
- 最小の痕跡/空間: 最小の痕跡/空間が4/4ミリで,このPCBは正確なルーティングと効率的な空間利用を可能にします.
- 最小穴サイズ:AD255Cは,0.25mmの最小穴サイズをサポートし,汎用的な部品統合を可能にします.
- 完成板の厚さ:完成板の厚さは0.6mmで,コンパクトで軽量なソリューションを提供します.
- 完成したCu重量:このPCBの外層は1オンス (1,4ミリ) の銅重量で,堅牢な導電性を保証します.
- 厚さ: バイアスは 20 μm の厚さで塗装され,信頼性の高い信号伝送を容易にする.
- 表面仕上げ: AD255C アンテナ PCB は,浸水銀の表面仕上げで提供され,優れた導電性と耐腐蝕性を保証します.
- 上部シルクスクリーン:上部シルクスクリーンは白色で表示され,明瞭なラベルと識別を提供します.
- 底面シルクスクリーン: 底面シルクスクリーンが含まれていないため,設計を簡素化し効率を最大化します.
- トップ・ソールド・マスク: トップ・ソールド・マスクは緑色で,電気隔熱を提供し,銅の痕跡を保護します.
- 底の溶接マスク: 底の溶接マスクは適用されず,簡単に溶接および再加工が可能になります.
-100%電気テスト:各PCBは,品質と信頼性を保証するために,出荷前に厳格な100%電気テストを受けます.
| PCB 材料: | ガラス強化型,PTFEベースの複合材料 |
| 名称: | AD255C |
| ダイレクトリ常数: | 2.55 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ダイレクトリック厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 40ミリ (1.016mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
PCB統計:
このアンテナPCBは,コンパクトなデザインで 15つのコンポーネント,29つの総パッド,17つのスルーホールパッド,および12つのトップSMTパッドを備えています. さらに,21つのバイアスを含め,2つのネットをサポートします.汎用的な接続オプションを提供.
承認された標準と利用可能性:
AD255CアンテナPCBは,IPC2級標準に準拠し,業界をリードする品質と信頼性のガイドラインを遵守することを保証します.この例外的なPCBは,世界中で利用できます.特定のプロジェクトニーズに簡単にアクセスできるようにします.
典型的な用途:
AD255CアンテナPCBは様々な用途に最適です
- セルラーインフラストラクチャの基地局アンテナ: セルラーネットワークにおける信頼性と効率性の高い通信を保証する.
- 自動車用テレマティックアンテナシステム:自動車用テレマティックアプリケーションにおける接続性と性能を向上させる.
- 商用衛星無線アンテナ: 衛星無線システムで優れた信号受信と送信を達成する.
AD255CアンテナPCBのパワーを体験して RFとマイクロ波のアプリケーションで 新しいレベルのパフォーマンスと信頼性を解く細かい工夫でこのPCBは,アンテナシステムに革命をもたらす準備ができています. 今注文して,AD255CアンテナPCBが世界中のプロジェクトでもたらす違いを発見してください.
