40ml AD300D PCB 1.1mm ブラック ソルダーマスク 浸透金回路

紹介:
AD300DをベースにしたPCBを紹介します AD300Dはロジャースの AD300Dラミネート材料を使って作られた高周波PCBですこのPTFEベースのラミナートは,低値で制御可能な電解不変性を提供します.低損失性能,優れた受動性インターモダレーション (PIM) 応答.コスト効率の良い構造により,標準PTFEPCBよりも電気的および機械的な性能が向上します.

特徴:
- 10 GHz と 23°C で 2.94 ± 0.05 の 制御 的 な ダイレクト 常数
- 10 GHz,23°C,相対湿度50%で0.0021の低損失触角
- 500°C以上の分解温度
- 水分吸収は0.04%
- CTE 24ppm/°C (X軸),23ppm/°C (Y軸),98ppm/°C (Z軸)
- 30mm 厚さで -159 dBc の低PIM
- 60分以上で脱層する時間

利点:
- 優れた電気的および機械的特性により幅広い用途
- 電力処理能力の向上
- 低損失によるアンテナ効率の向上
- 製造と組立中に機械的整合性を維持する
- UL 94-V0 炎症性評価
- 重複可能な回路性能のための優れた寸法安定性
- 製造業の生産性の向上

施工詳細:

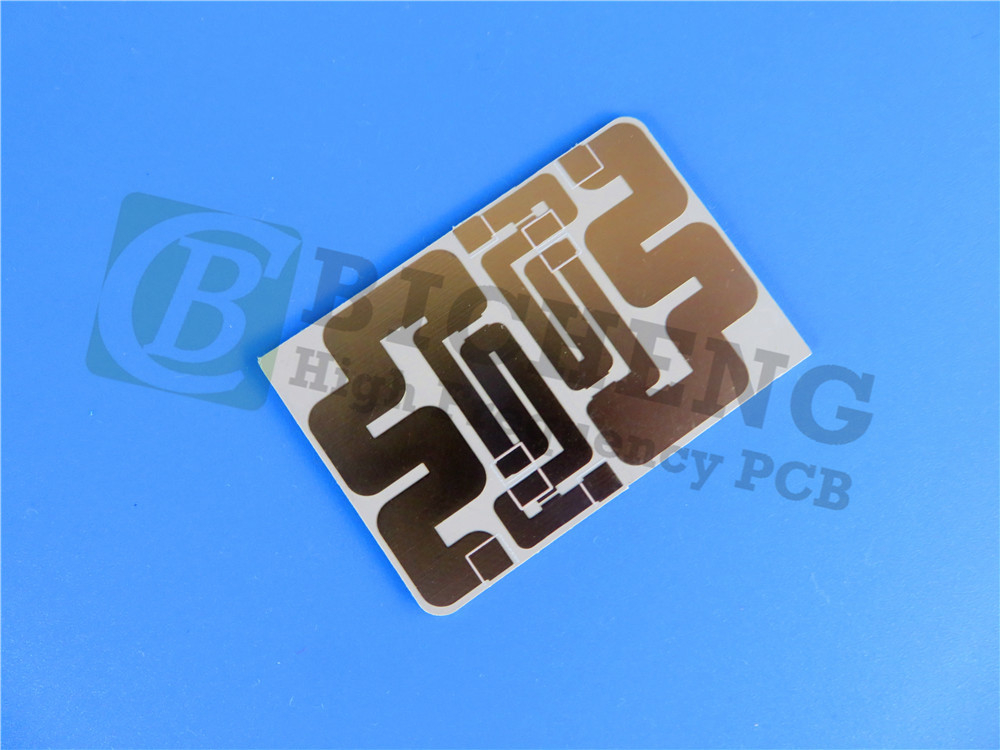

この2層の硬いPCBは1,016mm (40ml) の厚さのAD300Dラミネートに35μmの銅層を使用する.ボードは61,32x21,92mmを測定し,完成厚さは1.1 mm と ±0 の狭い寸法許容量.15mm.最小痕跡/スペースは4/4ミリ,最小穴サイズは0.3ミリ.このデザインには盲目バイアスはありません. 1オンス.銅層は20μmの塗装と浸透金表面仕上げで完成する上層には黒いシルクスクリーンがあり,下層にはシルクスクリーンや溶接マスクがありません.

PCB統計:

12つの成分
合計28パッド (19のスルーホール,9の上側のSMT,0の下側のSMT)
27 バイアス
2つの網
輸送前100%の電気テスト

PCB アートワークは Gerber RS-274-X 形式で提供され,ボードは厳格な IPC-Class-2 規格を満たしています.

応用:

AD300D PCBは,以下のような高周波アプリケーションに最適な選択です.

携帯電話インフラストラクチャの基地局アンテナ
自動車用テレマティックアンテナシステム
商用衛星ラジオアンテナ

この高性能PCBは 世界中で利用できます
