| 材料: | RF-10 | PCBのサイズ: | 18.33mm x 25.16mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.6mm |
| ハイライト: | 双面型RF-10PCB,20ml RF-10 PCB,0.6mm RF-10 PCB |
||
RF-10銅層ラミネートベースのPCBを紹介します.RF-10基板は,セラミックで満たされたPTFEと繊維繊維を組み合わせた最先端の複合材料です.高変圧定数と低消耗因数で設計されたRF-10は,RF回路の卓越した性能と信頼性を有します.その薄い織り繊維ガラス強化は,低電解損失,改善された硬さ,多層回路の次元安定性を向上させる.
RF-10は,製造期間を損なうことなく,コスト効率の良いソリューションです.RF-10は,より高い周波数で挿入損失を最小限に抑える皮膚効果による損失が大きい場合
主要な特徴:
介電常数:RF-10は10GHzで10.2 ± 0.3の介電常数を有し,RF回路のサイズ削減と性能向上を促進する.
消耗因子: 10GHzで消耗因子0.0025で,RF-10は最小限のエネルギー損失と最大限の信号完整性を保証します.
高熱伝導性:RF-10は高熱伝導性0.85W/mk (Unclad) を示し,効率的な熱管理を可能にします.
寸法安定性: 優れた寸法安定性を享受し,正確で信頼性の高いパフォーマンスを保証します.
低水分吸収: 湿度0.08%の水分吸収率で,RF-10は湿った環境でも一貫した性能を維持します.
燃焼性評価: RF-10はV-0と評価されており,アプリケーションの高い安全基準を保証します.
| RF-10 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 10.2 ± 03 | 10.2 ± 03 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 0.0025 | 0.0025 | ||
| TcK† (-55〜150 °C) | IPC-650 2 試聴する5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.08 | % | 0.08 |
| 剥離強度 (1オンス RT銅) | IPC-650 2 試聴する4.8 (溶接剤) | パウンド/イン | 10 | N/mm | 1.7 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 | モーム/cm | 6.0 × 107 | モーム/cm | 6.0 × 107 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 | ほら | 1.0 x 108 | ほら | 1.0 x 108 |
| 折りたたみの強度 (MD) | IPC - 650 - 24.4 | PSI | 14,000 | N/mm2 | 96.53 |
| 折りたたみの強度 (CD) | IPC - 650 - 24.4 | PSI | 10,000 | N/mm2 | 68.95 |
| 張力強度 (MD) | IPC - 650 - 24.19 | PSI | 8,900 | N/mm2 | 62.57 |
| 張力強度 (CD) | IPC - 650 - 24.19 | PSI | 5,300 | N/mm2 | 37.26 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (25ミリ-MD) | -0だった0032 | % (25ミリCD) | -0だった0239 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (25ミリ-MD) | -0だった0215 | % (25ミリCD) | -0だった0529 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (25ミリ-MD) | -0だった0301 | % (25ミリCD) | -0だった0653 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (60ml-MD) | -0だった0027 | % (60ml-CD) | -0だった0142 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (60ml-MD) | -0だった1500 | % (60ml-CD) | -0だった0326 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (60ml-MD) | -0だった0167 | % (60ml-CD) | -0だった0377 |
| 密度 (特異重力) | IPC-650-2 について3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| 特定熱量 | IPC-650-2 について4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| 熱伝導性 (無着) | IPC-650-2 について4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 16から20 | ppm/°C | 16から20 |
| CTE (Z軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 25 | ppm/°C | 25 |
| 炎症性評価 | 内部 | V-0 | V-0 | ||
利点:
サイズ削減:RF-10の高い介電常数は,コンパクトなRF回路設計を可能にします.
寸法安定性: RF-10の優れた寸法安定性により信頼性と精度が向上した.
狭いDK容量:RF-10は10.2 ± 0の狭い介電常量容量を提供しています.3精密で一貫したパフォーマンスを保証します.
強化された熱管理:RF-10の高熱伝導性は,重要な部品を保護する効率的な熱分散を促進します.
優れた粘着性:RF-10は滑らかな銅表面に優れた粘着性を示し,信頼性と耐久性のある回路を保証します.
低膨張:RF-10の低X,Y,Z熱膨張係数 (CTE) は,歪みまたは脱laminationのリスクを最小限に抑える.
価格/性能比:RF-10は優れた価格で優れた性能を提供します.

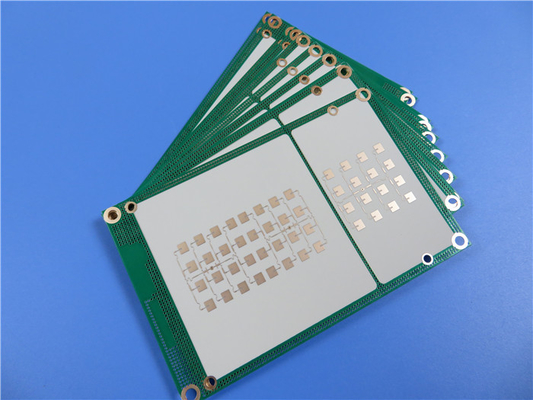

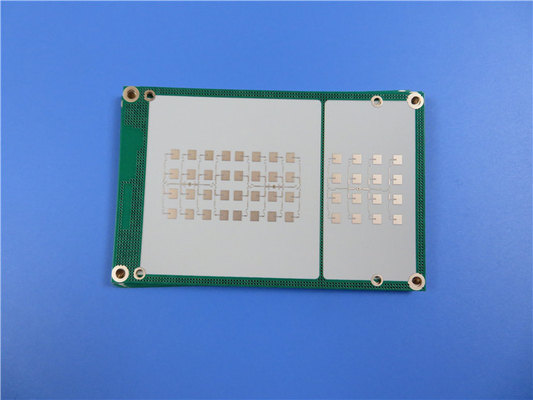

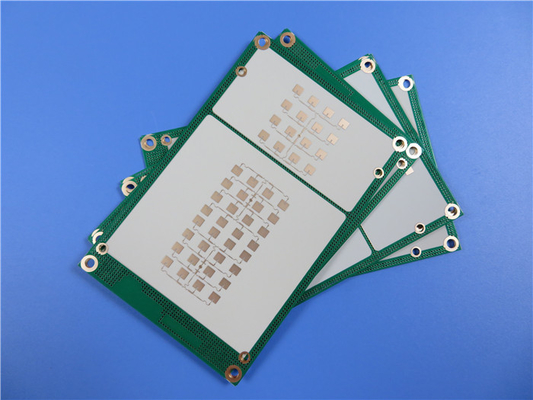

このPCBの仕様には,両側に35μmの銅層を重ねた2層の硬いスタックアップが含まれています. サイズは18.33mm x 25.16mm,最小の痕跡/スペースは6/6ミリ,最小の穴サイズは0.3mm完成板の厚さは0.6mmで,外層に1オンス銅の重さがあり,塗装厚さは20μmです. 表面は浸し金で仕上げられています.そして両側にもシルクスクリーンや溶接マスクはありません各PCBは品質保証のために100%の電気テストを受けます.
| PCB 材料: | セラミックで満たされたPTFEと繊維繊維の複合材料 |
| 名称: | RF-10 |
| ダイレクトリ常数: | 10.2 |
| 消耗因子 | 0.0025 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 25ミリ (0.635mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
PCB統計には 11 つのコンポーネント, 38 つのパッド (14 つのスルーホールと 24 つのトップ SMT パッド), 17 つのバイアス,および 2 つのネットが含まれています.
品質基準: 信頼性の高い性能を保証するIPCクラス2規格で製造される.
入手可能性:RF-10 PCBは世界中に利用可能で,世界の需要を満たしています.
RF-10 PCBはマイクロストリップパッチアンテナ,GPSアンテナ,受動部品,航空機衝突回避システム,衛星部品に応用されています.その高性能特性と信頼性は,さまざまな産業で要求されるRFアプリケーションに適した選択になります.
結論として,RF-10 PCBは,RFアプリケーションの要求を満たすために設計されています. その例外的な介電性特性,熱伝導性,RF-10は比類のない性能と信頼性を提供します.
