商品の詳細:
お支払配送条件:
|
| 材料: | RF-35 | PCBのサイズ: | 65.9mm x 36.32mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 10mil |
| ハイライト: | ブラック シルクスクリーン 浸透金PCB,10ml 浸透金PCB,2層浸透金PCB |
||

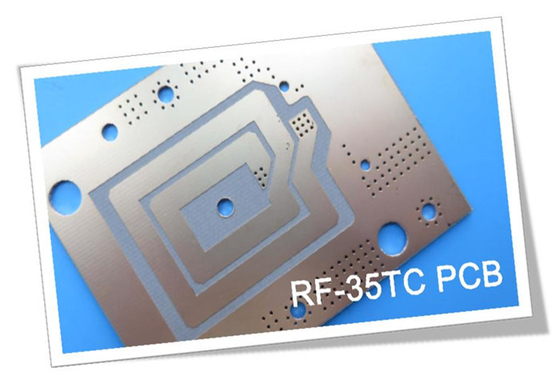

RF-35をベースにした PCBを紹介します
RF-35は,タコニックの有名なORCER製品ファミリーの最先端の有機セラミックラミネートで,セラミックフィール技術とコーティングされたPTFEファイバーグラスの専門知識を組み合わせています.繊維製のガラス製の補強材で低コストで大量の商業用マイクロ波および無線周波数アプリケーションの究極の選択肢として出現しています1/2オンスと1オンス銅のための例外的な皮強さなどの重要な側面で標準エポキシ材料を上回るさらに,水分吸収率が非常に低く,消散因子は低周波で相変化を最小限に抑え,最適なパフォーマンスを保証します.
主要な特徴:
- 1.9GHzで電圧不変:35
- 消耗因子 1.9GHz: 00018
- 介電分解: 41kV
- X CTE: 19ppm/°C
- Y CTE: 24ppm/°C
- Z CTE: 64ppm/°C
- 炎症性 UL-94 V0
利点:
- 低コスト: 大量生産のための費用対効果の高いソリューション
- 優れた皮の強さ: 堅牢な粘着を保証し,再加工を容易にする
- 極めて低い分散因数: 信頼性の高いパフォーマンスを確保するために相変化を最小限に抑える
- 低水分吸収: 変化する条件下で安定性と性能を維持
- 表面の滑らかさを向上させる:正確な痕跡と部品の配置を可能にします
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| 変電気変 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 3.5 | 3.5 | ||
| 消耗因子 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 0.0018 | 0.0018 | ||
| 水分吸収量 (.060") | IPC-TM 650 2 試験用6.2.1 | % | 0.02 | % | 0.02 |
| 剥離強度 (1/2オンス.銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >8.0 | N/mm | >1.5 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >100 | N/mm | >1.8 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | 41 | kV | 41 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 1.26×109 | モーム/cm | 1.26×109 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 1.46×108 | ほら | 1.46×108 |
| 弧抵抗 | IPCTM 650 2 について5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 折りたたみの強さ | ASTM D 790 | PSI | >18000 | N/mm2 | >124 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| 伸縮強度 長さ | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 横向きの拉伸強度 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 縦方向の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | 0.00004 | mm/mm | 0.00004 |
| 横の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | -0だった0001 | mm/mm | -0だった0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19〜24 | ppm/°C | 19〜24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 炎症性 | UL-94 | V-0 | V-0 | ||
| 硬さ | ロックウェルMスケール | 34 | 34 |

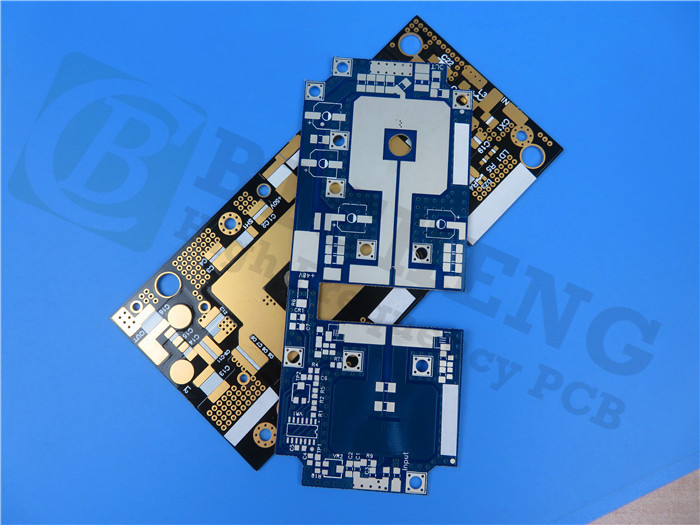

RF-35 PCBは,厚さ35μmの銅層の2層硬いPCBである.RF-35コアは厚さ10mil (0.254mm) である.ボードの寸法は65.9mm x 36.32mm (1PCS),容積は+/- 0.15mm.最小痕跡/スペースは4/4ミリ,最小穴サイズは0.4ミリ.完成板の厚さは0.3ミリ,外層は1オンス (1.4ミリ) の銅重さ.経面塗装の厚さは 25 μm表面の仕上げは浸透金.上部シルクスクリーンが黒い.下部にはシルクスクリーンがない.溶接マスクは上部と下部の両方に適用されません.各PCBは出荷前に100%の電気テストを受けます品質と信頼性を保証する
RF-35 PCBの統計はその汎用性を示す. 18つのコンポーネントをサポートし, 19つのスルーホールパッド,7つの上部SMTパッド,0つの下部SMTパッドを含む合計26つのパッドを提供しています.PCBには11のバイアスと2つのネットがあります.
| PCB 材料: | PTFEセラミックファイバーグラス |
| 名称: | RF-35 |
| ダイレクトリ常数: | 3.5 |
| 消耗因子 | 0.0018 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,インマージンシルバー,インマージンチン,OSPなど |
RF-35用のアートワークは,業界標準を満たすGerber RS-274-X形式で提供されています.PCB生産のための品質基準はIPC-Class-2で,一貫性と信頼性が保証されています.RF-35 PCB は世界中で利用できます異なるアプリケーションのニーズに対応します.
RF-35は,様々な産業で広く応用されている.電源増幅器,フィルター,カップラー,および受動部品に優れた選択である.
優れた性能と手頃な価格の RF-35 を発見します 商業用マイクロ波や RF プロジェクトのための完璧なパートナーです信頼性の高い結果を体験し,RF-35 PCBで創造性を解放してください.
