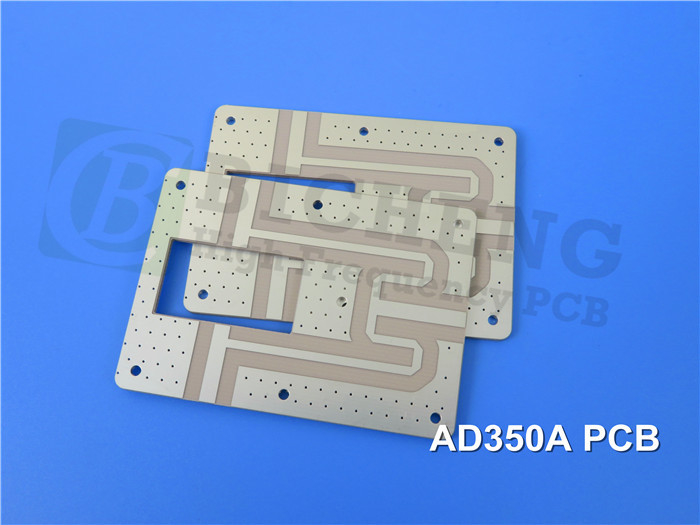

2層 AD350A PCB 0.8mm 30ml 浸透銀 シルクスクリーンなし

高性能アプリケーションと極端な温度環境のために設計されたPCBを紹介しますPTFEベースの複合材料優れた熱伝導性と低い熱膨張係数 (CTE) を備えています

AD350A PCBには 3 の制御された電解常数がある.5010GHz/23°Cで -0.05の許容度があり,一貫した電気性能を確保する.また,10GHzで0.0033の低損失触角,23°C @ 50% RH,優れた回路性能のために信号損失と歪みを最小限に抑える分解温度 (Td) が500°Cを超えると,PCBは優れた熱安定性を示し,極端な熱と厳しい環境条件に耐えることができます.

AD350APCBは,操作や操作中に機械的な形を維持するように設計され,優れた寸法安定性があります.繰り返しの回路性能と製造生産性の向上を可能にするまた,より優れたプラテッドスルーホール (PTH) 粘着性を提供し,全体的な信頼性と耐久性を向上させます.

AD350A PCBは,湿った環境でも構造的整合性を保証する 0.1% の湿度吸収率を持っています.それはUL 94-V0 炎症性基準を満たします.高水準の安全性と信頼性を確保する-159/-163 dBc の低パッシブインターモダレーション (PIM) 評価により,S1/S1 の 1900 MHz で 43 dBm のスウィープトーンを反射し,PCB は信号の干渉を軽減し,全体的なシステムパフォーマンスを向上させます.

このPCBは,両側で銅層を重ねた2層硬い構造である.上と下には35μmの銅層があり,0.762mm (30mil) AD350Aラミネートをサンドイッチする.完成板の厚さは0です.8mm,外層に銅の重さ1オンス (1.4ミリ) バイアスは,塗装厚さ20ミクロン.表面仕上げは,浸透銀,優れた伝導性と耐腐蝕性注目すべきは,上側も下側もシルクスクリーンや溶接マスクがないことです.

111.56mm × 58.26mm のボードサイズで,このPCBは,IPC-クラス-2の基準を満たし,高品質の製造とパフォーマンスを保証します.品質と信頼性を確保する世界中で購入可能で,さまざまな地域での顧客が簡単にアクセスできます.

AD350A 高熱伝導性PCBは 携帯電話インフラストラクチャの基地局アンテナ,自動車電信アンテナシステム,商用衛星ラジオアンテナAD350A PCBの卓越した熱伝導性と信頼性を体験し 高性能と熱管理能力を持つ高電力設計を可能にします
