| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
新たに発売された製品です ロージャースの CuClad 217 ラミネートの先端機能を活用したものです精密に制御されたPTFE複合材料で織られたガラス繊維CuClad 217 PCB は,低ダイレクトリ常数 (Dk) 2.17 または 2 を提供し,印象的な性能で注目されています.20交差式構造により,電力と機械的な同位性が確保され,信号伝播が向上し,信号とノイズ比が優れている.
主要な特徴:
ダイレクトリ常数:DK2.17または2.2 10GHz / 1MHzで
分散因数: 10GHz で 0.0009
低水分吸収: 0.02%
強い皮の強さ: 14lbs/インチ
低排出ガス:総質量損失 (TML) 0.01%,集まった揮発性凝縮材料 (CVCM) 0.01%,水蒸気回復 (WVR) 0
高質のPTFEとガラスの比率を持つクロスプライス織繊維
改良された電圧不変の均一性
利点:
幅広い周波数範囲で安定したDk
より広い線幅を許可し,より低い挿入損失
高周波での低回路損失
設計の柔軟性のために,次元安定性を向上させる
厳格な仕様を満たすことができます
X-Y平面における電気的および機械的同極性
変電常数に敏感な回路に最適

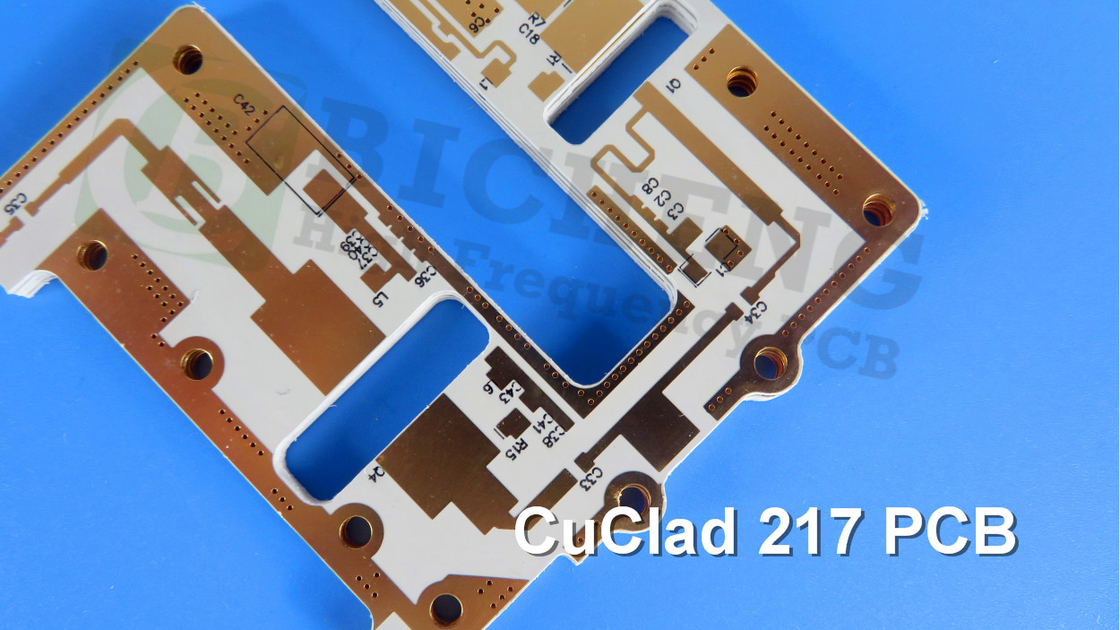

2層の硬いスタックアップを特徴とするCuClad 217 PCBは,35μmの銅層,0.254mm (10mil) のロジャース CuClad 217コア,および別の35μmの銅層で構成されています.
106.8mm x 51.8mm (1PCS) の正確なボード寸法で,+/- 0.15mmの許容度があります.PCBは,最小の痕跡/スペース6/5ミリと最小の穴サイズ0.35ミリをサポートします.ブラインドバイアスは含まれません完成板の厚さ0.3mmで,外層の完成銅重量は1オンス (1.4ミリ) で,CuClad 217 PCBは最適なパフォーマンスを保証します.それは,優れた伝導性と耐腐蝕性のために, 20 μm 経由 塗装厚さと浸透銀の表面仕上げを特徴としています.
PCBには上下のシルクスクリーンや溶接マスクが含まれていません.各PCBは,最適な機能を確保するために出荷前に厳格な100%電気テストを受けます.
27個のコンポーネントと合計103個のパッド,78個の透孔パッドと25個の上面マウント技術 (SMT) のパッドを含むCuClad 217 PCBは,さまざまなデザインに十分な柔軟性を提供します.15つの通路と2つの網を備えています効率的な信号ルーティングと接続性を可能にします
IPC2級の品質基準を満たし, CuClad 217 PCBは高品質のパフォーマンスと信頼性を保証します. 世界中に出荷することができます,異なる場所の顧客が 卓越した特性を体験できるように.
CuClad 217 PCBは,レーダー,電子対策,電子サポート対策,LNA,フィルター,カップラーなどのマイクロ波コンポーネントを含むさまざまな分野で応用されています.その 優れた 特性 に よっ て,高 性能 と 信頼性 を 要求 する 苛酷 な 電子 アプリケーション に 理想 的 な 選択 と なり ます.
|
|
