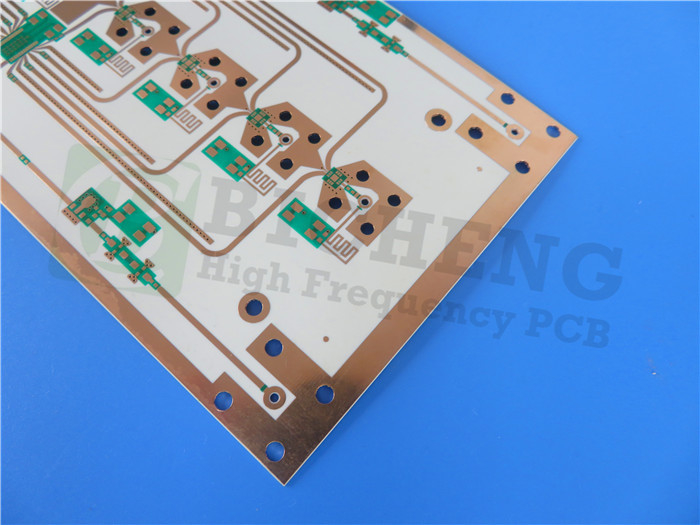

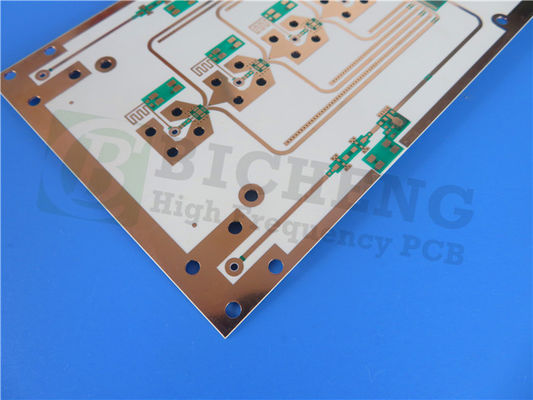

10ml WL-CT300 PCB 二面浸透銀 高周波用

WL-CT300 オーガニックポリマーセラミック繊維ガラス ワングリングが製造した銅製ラミネートですWL-CT300は熱固性樹脂をベースにした高周波材料です特殊な性能と汎用性を備えています.その構成には,炭化水素樹脂,陶器,および溶接層のガラス繊維布が含まれています.高周波設計に不可欠な優れた低損失特性を提供するPTFE材料と比較してPCB加工が簡素化され,回路の安定性と一貫性が優れているため,WL-CT300は類似した外国製品にとって理想的な代替品です.

主要な特徴:
110GHz/23°Cで3.0の電圧変数で,高周波アプリケーションで信頼性の高い信号伝送を保証する.
210 GHz で 0.003 の 消耗因数 を 保持し,信号 損失 を 最小限に抑え,信号 の 完全性 を 維持 する.
327ppm/°Cの絶好の電解常温熱系数 (TCDK) で,異なる温度で安定した性能を保証します.
4高熱伝導性 0.41 W/MK で,効率的な熱分散と熱管理を容易にする.
5低湿度 0.15%,湿気のある環境でも一貫した電気性能を維持します.
6X軸 (15ppm/°C),Y軸 (14ppm/°C),Z軸 (31ppm/°C) に対応した銅の熱膨張係数 (CTE),機械的なストレスのリスクを軽減し,寸法安定性を確保する.

PCBスタックアップ:
WL-CT300 PCBは2層の硬い構造で 精密な仕様があります


- 銅_層_1: 35 μm
- WL-CT300コア層:0.254mm (10ミリ)
- Copper_layer_2: 35 μm

PCB 製造詳細:
WL-CT300 PCB は,お客様の特定の要求に応えるために,以下の構造特性を提供しています.
- 板の寸法: 167.8mm × 91.6mm,各順に1つのPCBを容認し,容積は+/- 0.15mmである.
- 最小の痕跡/スペース: 4/5ミリ,複雑な回路設計と高いパッキング密度を可能にします.
- 最小穴の大きさ:0.3mm,部品の設置に柔軟性を提供します.
- 盲目バイアスなし 製造プロセスを簡素化
- 完成板の厚さ: 0.3mm,そのコンパクトな形状要因に貢献します.
- 完成した銅の重量: 1oz (1.4ミリ) 外層で,堅牢な伝導性と耐久性を保証します.
層間の信頼性の高い相互接続を促進する: 20 μm.
- 表面仕上げ: 浸し銀,溶接能力と耐腐蝕性を高める.
- 上も下もシルクスクリーンや溶接マスクがないので 綺麗でミニマリストの外観です
- 各PCBは出荷前に100%の電気テストを受け,品質基準に準拠していることを確認します

PCB統計:
このPCBは合計41つのコンポーネントをサポートし,部品のシームレスな統合のために190のパッドが利用可能である. 141のスルーホールパッドと49のトップ・サーフェス・マウント技術 (SMT) のパッドを含む.下のSMTパッドがない162の経路と2つの網を備えたこのPCBは,効率的な信号路線と接続を可能にします.

アートワークと基準:
このPCBは,製造プロセスを簡素化するGerber RS-274-Xアートワークを受け入れ,高い信頼性とパフォーマンスを保証するIPC-Class-2規格に準拠しています.このPCBは,世界中で利用できます.様々な用途で簡単に利用できるように.

典型的な用途:
WL-CT300 PCBは,以下を含む幅広い産業で応用されています.
- 信頼性の高い無線通信のための基地局アンテナと衛星アンテナ
- 自動車レーダー,センサー, 高度な運転支援のためのナビゲーションシステム
- 効率的な信号増幅のためのパワーアンプ.
- 衛星通信用の高周波ヘッド
- RF装置とフィルター 精密な信号操作
- WIMAXアンテナと無線ブロードバンド通信用の分散アンテナ

卓越した特性,標準への遵守,そして世界的な可用性により,WL-CT300 PCBは様々な産業における高周波アプリケーションに信頼性の高い選択です.
