ISOCLAD 933 15mlラミネート 浸透金回路のRFPCB

ISOCLAD 933 15mlラミネート 浸透金回路のRFPCB

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
アイソクラッド933
PCBのサイズ:
170mm x 170mm = 1PCS, +/- 0.15mm
銅の重量:
1オンス (1.4ミリ)
表面塗装:
浸水金
層数:
2層
PCB 厚さ:
0.5mm
ハイライト:

15ml ラミネート RF PCB

,

ISOClad 933 RF PCB について

,

浸透金回路 RF PCB

製品説明

ロジャース IsoClad 933 は,優れた電気的および機械的特性を提供する高性能印刷回路板 (PCB) 基板材料です.ロジャース コーポレーションによって製造されています.先進的な回路材料の主要供給業者ISOCLAD 933は,コンフォームアンテナから高周波レーダーシステムまで,幅広い用途に使用するように設計された,織れないガラス繊維/PTFE複合材料です.



材料の組成と主要特徴:
IsoClad 933は,独創的なPCB基板材料で,独占的な製造プロセスを利用して,織り通さないガラス繊維強化材を作成します.この構造により,素材は伝統的な織物繊維ラミネートと比較してより柔軟で適合性があります., 最終回路を形状化したり,曲げたりする必要のあるアプリケーションに適しています.



ISOClad 933 の主要特徴は以下の通りです.

10GHzと23°Cで2.33のダイレクトリ常数 (Dk)
10 GHz と 23°C で 0.0016 の分散因数 (Df)
1インチあたり10ポンドの例外的な皮の強さ
低水吸収率0.05%
極低の排出ガス 0.03% TML,0 CVCM,0.02% WVR

材料全体で高度に均質な電圧不変

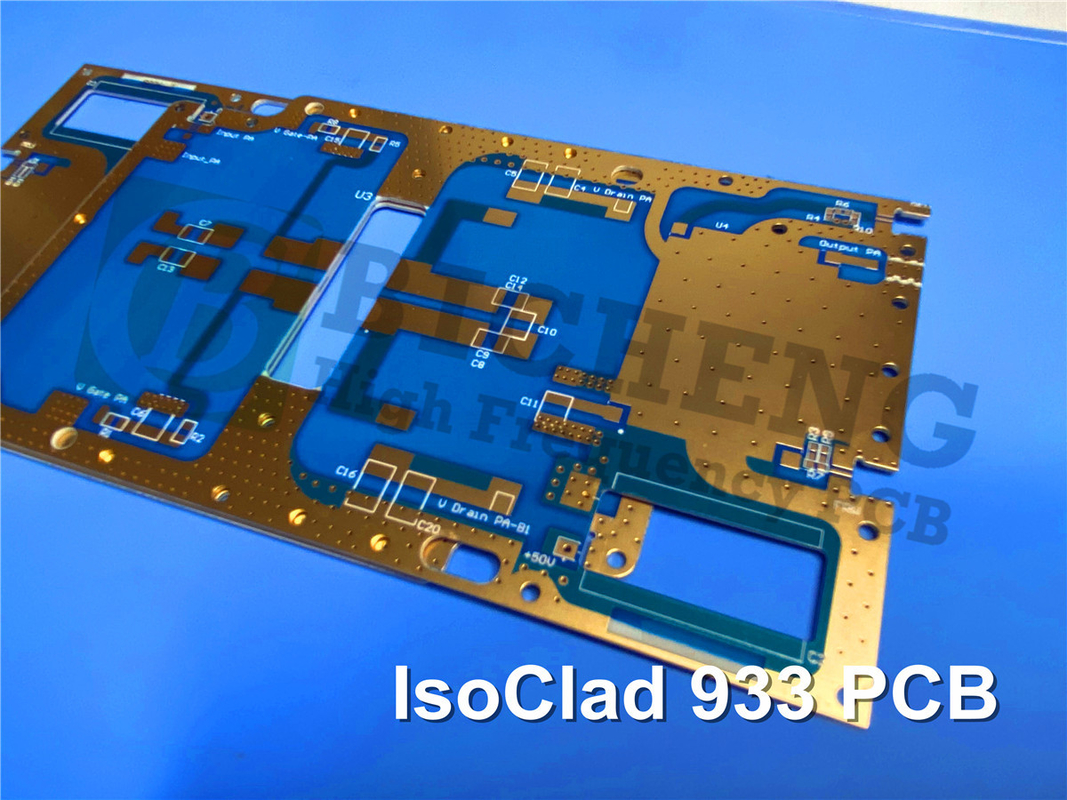

ISOCLAD 933 15mlラミネート 浸透金回路のRFPCB 0



これらの特性により IsoClad 933 は,一貫した電気特性と次元安定性が不可欠な高周波高性能回路設計に理想的な選択となります.



PCBの仕様と製造:
この製品説明で提供されているロジャース・アイソクラッド933 PCBは,2層の硬い設計で,以下の構造特性が示されています.

銅厚さ:上層と下層の両方で35μm
コア素材:ロジャーズ・アイソクラッド933 厚さ0.381mm (15ミリ)
板の寸法: 170 mm x 170 mm,容積は ±0.15 mm
最小の痕跡/スペース: 4/6ミリ
最小穴の大きさ:0.3mm
盲目 の 道 は ない
完成板 厚さ:0.5mm
完成 銅 重量: 外部 層 で 1 オンス (1.4 ミリ)
経面塗装厚さ: 20 μm
表面塗装: 浸水金
シルクスクリーン:上層は白く,下層は白く
溶接マスク:上層は緑色,下層は緑色
発送前に100%の電気テスト

PCBの構造は一貫した性能と信頼性を保証し,IPC-Class-2品質基準を満たしています.



応用:
型式アンテナ
ストライプラインとマイクロストライプ回路
ガイドシステム
レーダーと電子戦システム



ISOCLAD 933 15mlラミネート 浸透金回路のRFPCB 1
