商品の詳細:
お支払配送条件:
|
| 材料: | RF-35TC | PCBのサイズ: | 48.17 mm x 47.7 mm = 3PCS = 3タイプ, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.2mm |
| ハイライト: | 1OZ RF-35TC PCB,5ミリ RF-35TC PCB,双面型RF-35TCPCB |
||
紹介:

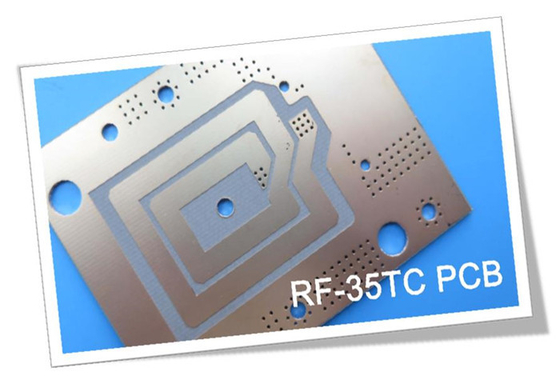

RF-35TCPCBは 最先端の高周波材料で クラス最高の低分散因数と 優れた熱伝導性を備えています高功率RFおよびマイクロ波アプリケーションのために設計されたこのPTFEベースのセラミックで満たされたガラス繊維基板は,信号損失を最小限に抑え,熱を効率的に散らすことが重要なところでは,比類のない性能を提供します.
特徴:
熱伝導性低い低損失ラミナート 10 GHz/23°Cで3.5 ± 0.05の介電常数
10 GHz/23°Cで極低の消耗因子0.002
0.5オンス銅の0.87W/m/K,0.92W/m/Kの1オンス銅の印象的な熱伝導性
低CTE11ppm/°C (X軸),13ppm/°C (Y軸),34ppm/°C (Z軸) の優れた次元安定性
高熱信頼性,体重減少5%の温度で436°C
低湿度 0.05%のみ
| RF-35TC 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| DK @10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 3.5 | 3.5 | ||
| Tck(−30から120まで°C) | IPC-650 2 試聴する5.5.5.1 (修正) | ppm | 24 | ppm | 24 |
| Df @10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 0.0011 | 0.0011 | ||
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 (機内,油に2ピン) | kV | 56.7 | kV | 56.7 |
| 介電力強度 | ASTM D 149 (平面を通る) | V/ml | 570 | V/mm | 22,441 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | 304 | 秒数 | 304 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.05 | % | 0.05 |
| 折りたたみの強さ (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 12,900 | N/mm2 | 88.94 |
| 折りたたみの強さ (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 11,700 | N/mm2 | 80.67 |
| 張力強度 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 9,020 | N/mm2 | 62.19 |
| 張力強度 (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 7,740 | N/mm2 | 53.37 |
| 断裂時の長さ (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| 断裂時の長さ (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| ヤングのモジュール (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667,000 | N/mm2 | 4,599 |
| ヤングのモジュール (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637,000 | N/mm2 | 4,392 |
| プイソン比 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| ポイソン比 (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 圧縮モジュール | ASTM D 695 (第23号)°C) | PSI | 560,000 | N/mm2 | 3,861 |
| 折りたたみの強さ (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.46×106 | N/mm2 | 10,309 |
| 折りたたみの強さ (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.50×106 | N/mm2 | 10,076 |
| 剥離強度 (約1⁄2オンス.CVH) | IPC-650 2 試聴する4.8 (熱力ストレス) | インチ/ポンド | 7 | g/cm3 | 1.25 |
| 熱伝導性 (無着装)125°C) | ASTM F433 (保護された熱流量) | W/(mK) | 0.6 | W/(mK) | 0.6 |
| 熱伝導性 (C1/C1)125°C) | ASTM F433 (保護された熱流量) | W/(mK) | 0.92 | W/(mK) | 0.92 |
| 熱伝導性 (CH/CH)125°C) | ASTM F433 (保護された熱流量) | W/(mK) | 0.87 | W/(mK) | 0.87 |
| 次元安定 (MD) | IPC-650-2 について4.39秒5.4 (エッチの後) | ミル/イン | 0.23 | mm/M | 0.23 |
| 次元安定 (CD) | IPC-650-2 について4.39秒5.4 (エッチの後) | ミル/イン | 0.64 | mm/M | 0.64 |
| 次元安定 (MD) | IPC-650-2 について4.39秒5.5 (熱力ストレス) | ミル/イン | -0だった04 | mm/M | -0だった04 |
| 次元安定 (CD) | IPC-650-2 について4.39秒5.5 (熱力ストレス) | ミル/イン | 0.46 | mm/M | 0.46 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モームス | 8.33×107 | モームス | 8.33×107 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モームス | 6.42×107 | モームス | 6.42×107 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モーム/cm | 5.19×108 | モーム/cm | 5.19×108 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モーム/cm | 2.91×108 | モーム/cm | 2.91×108 |
| CTE (X軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
| CTE (Y軸) (25-260)°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
| CTE (Z軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
| 密度 | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| 硬さ | ASTM D 2240 (海岸D) | 79.1 | 79.1 | ||
| 断裂時のストレイン (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| ストレイン・アット・ブレイク (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 特定熱量 | ASTM E 1269-05,E 967-08,E 968-02 | (j/(g)°C) | 0.94 | (j/(g)°C) | 0.94 |
| Td(2% 減量) | IPC-650 2 試聴する4.24.6/TGA | oF について | 788 | °C | 420 |
| Td(体重減少 5%) | IPC-650 2 試聴する4.24.6/TGA | oF について | 817 | °C | 436 |
利点:
最大効率と信号完整性のための"クラスベスト"損失対数
高功率部品からの熱を散らすための異常熱管理
幅広い温度範囲で安定した介電性特性
アテネの増幅と放射線効率の向上
高密度PCB設計のための非常に薄い銅ホイルに堅固な粘着性

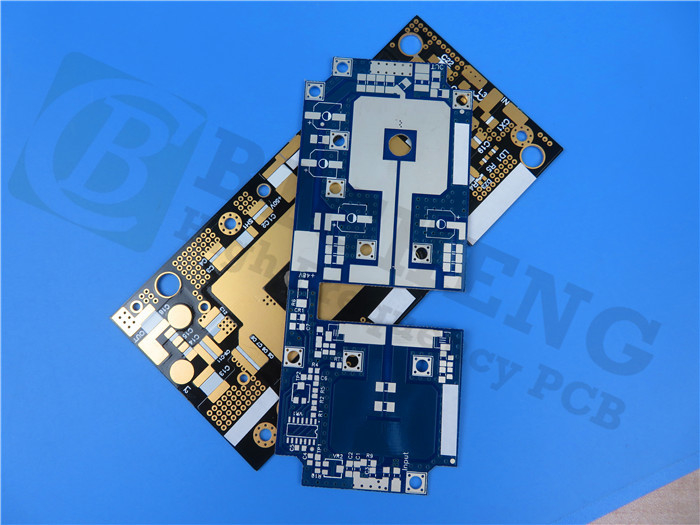

この2層硬いPCBは,0.127mm (5ml) RF-35TCコアと35μmの銅層を搭載し,最高品質基準に準拠して製造されています.RF-35TCは,要求の高いRFとマイクロ波設計のための主要な選択です.
応用:
RF-35TC PCBは,以下を含む幅広い高周波,高電力アプリケーションに最適です.
フィルター,コップラー,電源増幅器
衛星通信用アンテナ
レーダーとセンサーシステム
試験・測定装置
