60ml RO3003 PCB 双面浸透金回路

60ml RO3003 PCB 双面浸透金回路

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
RO3003
PCBのサイズ:
63mm × 35mm = 1PCS
銅の重量:
1オンス (1.4ミリ)
表面塗装:
浸水金
層数:
2層
PCB 厚さ:
1.6mm
ハイライト:

双面浸水金回路

,

RO3003 浸水金回路

,

60ミリ 浸水金回路

製品説明

紹介:
ロジャース RO3003 PCBは,商業用マイクロ波およびRFアプリケーションのために設計された最先端の,セラミックで満たされたPTFE複合材料です.この高度なラミネートは,温度と周波数の幅広い範囲で,過電常数 (Dk) の比類のない安定性を提供します自動車用レーダー,5G無線インフラストラクチャ,先進運転支援システム (ADAS) のような最先端技術に最適です



主要な特徴:

10 GHz/23°Cで3 ± 0.04 のダイレクト常数
10 GHz/23°Cで分散因子0.001
熱安定性 Td > 500°C
優れた機械性能とCTEマッチング銅
低水分吸収率 0.04%
経済的な量生産プロセス



RO3003 典型的な値
資産 RO3003 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.0±004 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -3 Z ppm/°C 10 GHz -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.06
0.07
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 107   MΩ.cm コンド A IPC25.17.1
表面抵抗性 107   コンド A IPC25.17.1
ストレンジルモジュール 930
823
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.04   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.9   j/g/k   計算した
熱伝導性 0.5   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55〜288°C)
17
16
25
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA   ASTM D 3850
密度 2.1   gm/cm3 23°C ASTM D 792
銅皮の強度 12.7   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



利点:

自動車レーダーなどのアプリケーションで 77 GHz まで信頼性の高い性能
フィルター,アンテナ,振動器に適した安定した介電常数
頑丈な表面のマウント組成のための寸法安定性
介電常数範囲を持つハイブリッド多層設計に適しています
大量生産のためのコスト効率の良い解決策



PCBの仕様:

2層硬いPCB構造
60ミリ (1.524mm) ロジャース RO3003基板
35 μm の銅層
最小の痕跡/空間 4/6ミリ
完成板の厚さ1.6mm
1オンス (1.4ミリ) 外層銅重量
浸透金表面仕上げ

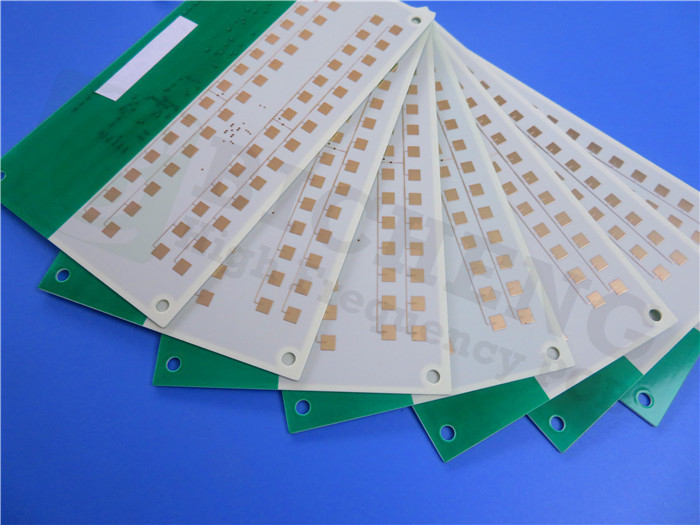

60ml RO3003 PCB 双面浸透金回路 0



応用:
ロジャース RO3003 PCB は,以下を含む幅広い高周波アプリケーションに理想的な選択です.



自動車用レーダー
グローバルポジショニング衛星アンテナ
携帯電話通信システム
無線通信用のパッチアンテナ
直接放送衛星
ケーブルシステムにおけるデータリンク
リモートメーターリーダー
動力バックプラン

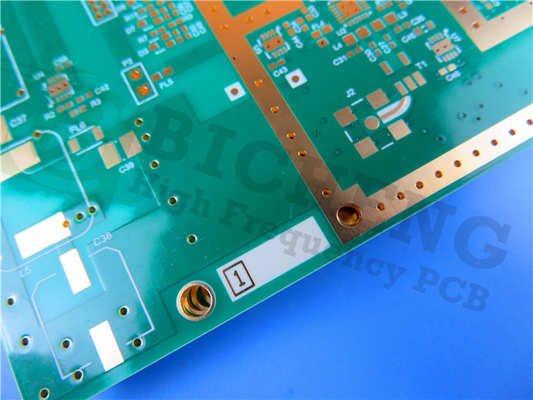

60ml RO3003 PCB 双面浸透金回路 1
