商品の詳細:
お支払配送条件:
|
| 材料: | TLX-0 | PCBのサイズ: | 26.64mm x 64.97mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.2mm |
| ハイライト: | TLX-0RFPCBボード,5ミリRFPCBボード,1OZ 浸透金型RFPCBボード |
||
紹介

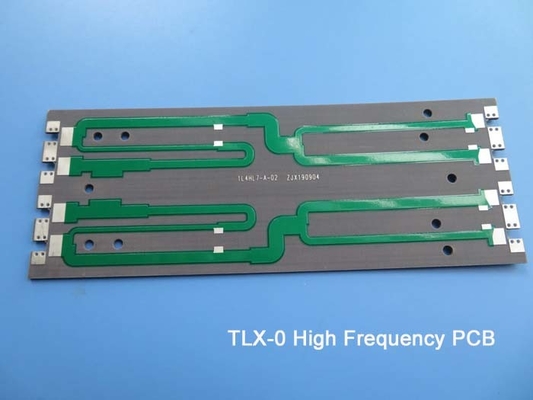

TLX-0は,PTFEファイバーグラス複合材料を使用して製造された高性能印刷回路板です.TLXシリーズのラミネートは,幅広いRFおよびマイクロ波アプリケーションのために優れた信頼性と汎用性を提供します.2.45 ± 0.04 の電解常数と低い散布因数で,TLX-0 は低層数マイクロ波設計に理想的な選択です.
特徴
ダイレクトリ常数 (Dk): 10 GHz で 2.45 ± 0.04
分散因数 (Df): 10 GHz で 0.0021
低水分吸収: 0.02%
熱膨張係数 (CTE):
X軸: 21ppm/°C
Y軸: 23ppm/°C
Z軸: 215ppm/°C
強い皮の強さ: 12lbs/インチ

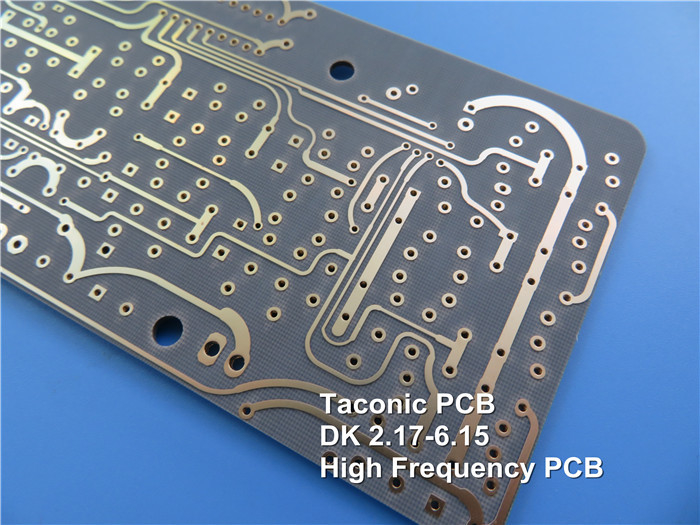

| タイプ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
利益
優れたPIM性能 (<-160 dBc)
堅牢な機械的および熱的特性
低値と安定した電解常数
次元的に安定している
低水分吸収
厳格な Dk 容量
低散布因子
UL 94 V0 炎症性評価
低層数マイクロ波設計に適しています
申請
TLX-0 PCBは,以下を含む様々なRFおよびマイクロ波アプリケーションに適しています.
カップラー,スプリッター,コンビナー,アンプ
アンテナと受動部品
レーダーシステムと移動通信
マイクロ波試験装置
マイクロ波伝送装置とRF部品
PCB 仕様
材料:TLX-0 PTFE ファイバーグラス複合材料
層 スタックアップ: 2層硬
銅厚さ: 両層に1オンス (35μm)
板の寸法: 26.64 mm × 64.97 mm ± 0.15 mm
最小の痕跡/スペース: 5/5ミリ
最小穴の大きさ:0.3mm
完成板 厚さ: 0.2 mm
経面塗装厚さ: 20 μm
表面塗装: 浸水金
このPCBは,IPC-Class-2品質基準で製造され,世界中で利用できます. RFとマイクロ波設計要件について議論するために今日私達に連絡してください.
