| 材料: | TLX-9 | PCBのサイズ: | 33.5mm x 63.2mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.3mm |
| ハイライト: | 双面型TLX-9PCB,10ml TLX-9 双面 PCB,1OZ回路板 TLX-9 PCB |
||
TLX-9は,特殊なPTFE/織物ガラスラミネート材料から構成された高性能印刷回路板 (PCB) である.この複合構造は,TLX-9を要求の高いRFおよびマイクロ波アプリケーションに適している優れた電気的および機械的特性を提供します.
基本規格:
10 GHz で 2.5 ± 0.04 のダイレクトリ常数 (Dk)
散布因子 (Df) は10 GHzで0.0019
水分吸収度 0.02%未満
60kV以上の介電断断電圧
容積抵抗10^7 MΩ-cmと表面抵抗10^7 MΩ
弧抵抗 180秒以上
曲線強さは長さで23000ポンド/インチ以上,横方向で19000ポンド/インチ以上
1オンス銅のための12lbs/線形インチの殻強度
熱伝導性 0.19 W/m/K
X-Y平面では9~12ppm/°C,Z軸では130~145ppm/°CのCTE
| TLX-9 典型的な値 | |||||
| 資産 | 試験方法 | 単位 | 価値 | 単位 | 価値 |
| ダイレクトレクトル常数 @ 10 GHz | IPC-TM 650 2 試験用5.5.5 | 2.5 | 2.5 | ||
| 分散因数 @ 10 GHz | IPC-TM 650 2 試験用5.5.5 | 0.0019 | 0.0019 | ||
| 水分吸収 | IPC-TM 650 2 試験用6.2.1 | % | <0.02 | % | <0.02 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | >60 | kV | >60 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 10^7 | モーム/cm | 10^7 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 10^7 | モーム/cm | 10^7 |
| 弧抵抗 | IPC-TM 650 2 試験用5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >23000 | N/mm2 | >159 |
| 折りたたみの強さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >19000 | N/mm2 | >131 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形入 | 12 | N/mm | 2.1 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9〜12 | ppm/°C | 9〜12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130〜145 | ppm/°C | 130〜145 |
| UL-94 炎症性評価 | UL-94 | V-0 | V-0 | ||

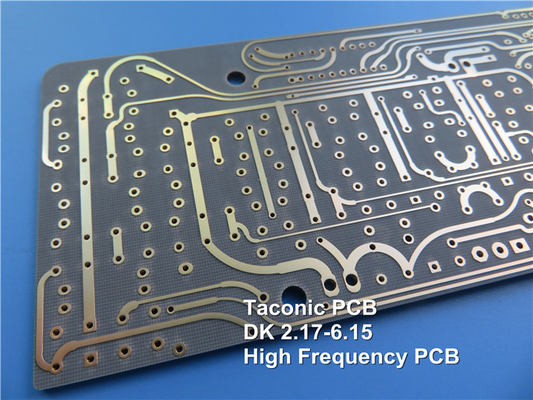

PCBスタックアップは0.254mm (10ml) TLX-9コアで,両側に35μm (1oz) の銅層で構成されている.最小5/6mlの痕跡/スペースを含む狭い許容量で製造されている.最小穴の大きさは0.3 mm,完成厚さ0.3 mm. 輸送前に100%の電気試験が行われます.
TLX-9 PCBの典型的な用途には,以下が含まれます.
低騒音増幅器 (LNA),低騒音ブロック (LNB),低騒音変換器 (LNC)
パーソナル通信サービス (PCS) とパーソナル通信ネットワーク (PCN) のアンテナ
高功率アンプ
パッシブ部品
TLX-9は,優れた電気的および機械的特性を持つため,高性能と信頼性を要求するRFおよびマイクロ波設計に理想的な選択です.
