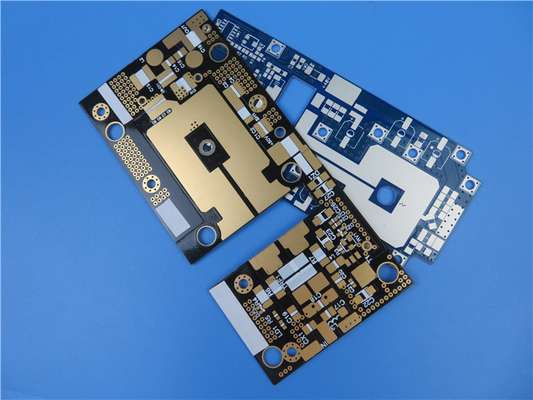

| 材料: | RF-35 | PCBのサイズ: | 45.9mm x 30.5mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | HASL |
| 層数: | 2層 | PCB 厚さ: | 1.6mm |
| ハイライト: | 60mlのラジオ周波数PCB,RF-35 電波周波数PCB,二面性無線周波数PCB |
||
RF-35 PCBは,タコニックのORCERファミリーの最先端の有機セラミックラミネートで,商業用マイクロ波および無線周波数アプリケーションに特化したものです.繊維のガラス強化材を使用するRF-35は陶器製の詰め込み技術と覆われたPTFEファイバーグラスにおけるタコニックの専門性を活用し,低コストで大量生産に最適な選択肢となっています.
RF-35は,重工状況において不可欠な, 1/2 オンスと 1 オンス銅の両方の優れた殻強さによって区別されます. さらに,その超低湿度吸収率と低分散因子は,頻度の相変化を大幅に最小限に抑える信頼性の高いパフォーマンスを保証します
主要 な 特徴
ダイレクトリコンスタント: 1.9 GHz で3.5,高い信号完整性を確保する.
消耗因子:1.9GHzで0.0018で例外的に低いので,エネルギー損失を減らす.
介電断裂強度 41kV 頑丈な隔離を保証する
熱膨張係数 (CTE):X CTE 19ppm/°C,Y CTE 24ppm/°C,Z CTE 64ppm/°Cで,温度変動の安定性を確保する.
燃やす可能性評価: UL-94 V0 安全基準の遵守を示します
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| 変電気変 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 3.5 | 3.5 | ||
| 消耗因子 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 0.0018 | 0.0018 | ||
| 水分吸収量 (.060") | IPC-TM 650 2 試験用6.2.1 | % | 0.02 | % | 0.02 |
| 剥離強度 (1/2オンス.銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >8.0 | N/mm | >1.5 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >100 | N/mm | >1.8 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | 41 | kV | 41 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 1.26×109 | モーム/cm | 1.26×109 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 1.46×108 | ほら | 1.46×108 |
| 弧抵抗 | IPCTM 650 2 について5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 折りたたみの強さ | ASTM D 790 | PSI | >18000 | N/mm2 | >124 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| 伸縮強度 長さ | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 横向きの拉伸強度 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 縦方向の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | 0.00004 | mm/mm | 0.00004 |
| 横の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | -0だった0001 | mm/mm | -0だった0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19〜24 | ppm/°C | 19〜24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 炎症性 | UL-94 | V-0 | V-0 | ||
| 硬さ | ロックウェルMスケール | 34 | 34 |
利益
RF-35 PCBには多くの利点があります
費用対効果: 品質を損なうことなく,大量のアプリケーションに最適です.
優れた剥離強度: 優れた粘着性により,より簡単に再加工および組み立てが容易になります.
低水分吸収:湿った条件で信頼性の高い性能を保証します.
表面の滑らかさを向上させる:高周波アプリケーションでの性能を向上させる.
PCB スタックアップ 構成
このPCBには2層の硬いスタックアップがあります
銅層 1: 35 μm
RF-35 コア: 1,524 mm (60 mil)
銅層2: 35 μm
この配置により,完成板の厚さは1.6mmで,外層の銅の総重量は1.4mlである.
建設 詳細
板の寸法: 45.9 mm × 30.5 mm (±0.15 mm)
最小の痕跡/スペース: 5/5ミリ
最小穴の大きさ:0.3mm
設計には 盲目線は含まれていません
経面塗装厚さ: 25 μm
表面塗装:HASL (ホットエア・ソールダー・ニベレーリング) 信頼性の高いソールダビリティのために.
シルクスクリーンと溶接マスク:白い上部シルクスクリーン;下部シルクスクリーンまたは溶接マスクはありません.
各PCBは出荷前に100%の電気テストを受け,最高レベルの信頼性と性能を保証します.
品質保証
このPCBはIPC2級品質基準に準拠しており,さまざまな用途に適した高い信頼性を保証します.
申請
RF-35 PCBは,以下を含む様々な用途に適しています.
パワーアンプ:効率的な信号増幅のために最適化されています.
フィルターとカップラー: 効率的な信号処理のために設計されている.
パッシブコンポーネント:様々なパッシブRFコンポーネントに最適.
利用可能性
このPCBは世界中で利用可能で,高性能で費用対効果の高い RFアプリケーションのソリューションを探しているエンジニアやデザイナーにとって優れた選択肢です.
| PCB 材料: | PTFEセラミックファイバーグラス |
| 名称: | RF-35 |
| ダイレクトリ常数: | 3.5 |
| 消耗因子 | 0.0018 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,インマージンシルバー,インマージンチン,OSPなど |
