商品の詳細:
お支払配送条件:
|
| 材料: | ロジャース RO3010 基板 | PCBのサイズ: | 35mm x 19mm = 1PCS |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.2 mm |
| ハイライト: | 5ml 周波数回路板,ロジャース RO3010 ラジオ周波数回路板,浸透金 射频回路板 |
||

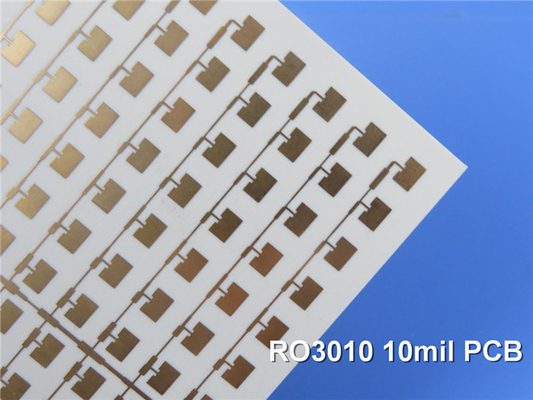

RO3010 PCBは,高度なセラミックで満たされたPTFE複合材料を使用し,優れた機械的および電気的安定性と組み合わせた高い介電常数を提供します.RO3010は,ブロードバンドコンポーネントや様々な周波数で幅広いアプリケーションの理想的な選択になりますこれらのラミナットのユニークな特性により,回路の小型化が容易になり,性能とコスト効率の競争優位性があります.
主要 な 特徴
介電常数: 10.2 ± 0.30 10 GHz/23°Cで,優れた信号整合性を確保する.
消耗因子: 10 GHz/23°Cで0.0022で低,エネルギー損失を最小限に抑える.
熱膨張係数 (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16ppm/°C
熱分解温度 (Td): > 500°C 熱安定性を向上させる.
熱伝導性: 効率的な熱管理のために0.95 W/mK
水分吸収:0.05%のみで,様々な環境での信頼性を保証します.
動作温度範囲: -40°Cから+85°C
利益
RO3010 PCBは多くの利点があります:
寸法安定性: 膨張係数は銅と密接に一致し,歪みのリスクを軽減します.
費用対効果の高いラミネート: 量産に適した価格で,高生産回数に最適です.
汎用設計互換性: 多層ボード設計に適し,設計柔軟性を向上させる.
| RO3010 典型的な値 | |||||
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| ストレンジルモジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
PCB スタックアップ 構成
RO3010 PCBには2層の硬いスタックアップがあります
銅層 1: 35 μm
RO3010 基板: 5 mil (0.127 mm)
銅層2: 35 μm
この配置により,完成板の厚さは0.2mmで,外層の銅の総重量は1オンス (1.4ミリ).
建設 詳細
板の寸法: 35mm x 19mm (1枚)
最小の痕跡/スペース: 6/5ミリ
最小穴の大きさ:0.3mm
設計には 盲目線は含まれていません
経面塗装厚さ: 20 μm
表面仕上げ: 浸し金で 溶接性が優れています
シルクスクリーンと溶接マスク:白い上部シルクスクリーン;下部シルクスクリーンまたは溶接マスクが適用されていません.
輪郭:正確な寸法のためのレーザーカットプロフィール
品質保証:各PCBは出荷前に100%の電気テストを受け,信頼性を保証します.
品質基準
このPCBはIPC2級品質基準を満たし,様々な用途で高い信頼性を保証します.
典型的な用途
RO3010 PCBは,以下を含む様々な用途に適しています.
自動車用レーダー用途
グローバル ポジショニング 衛星 アンテナ
携帯電話通信システム: パワーアンプやアンテナを含む.
ワイヤレス 通信 用 の パッチ アンテナ
直接放送衛星
ケーブルシステムに関するデータリンク
リモート・メーター・リーダー
パワーバックプレーン
利用可能性
RO3010 PCBはグローバル調達で利用可能で,RFおよびマイクロ波アプリケーションのための高性能ソリューションを必要とするエンジニアとデザイナーにとって優れた選択肢です.
