商品の詳細:
お支払配送条件:
|
| 材料: | RF-10 | PCB 厚さ: | 60ミリ |
|---|---|---|---|
| PCBのサイズ: | 40 mm × 40 mm ± 0.15 mm | 層数: | 2層 |
| 銅の重量: | 1オンス | 表面塗装: | 浸漬銀 |
| ハイライト: | 2層潜水銀回路PCB,60ml 浸透銀回路 PCB,浸透シルバー回路 PCB 2層 |
||

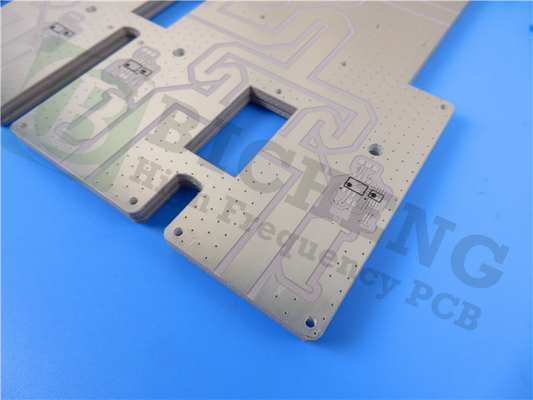

新しい2層印刷回路板 (PCB) をご紹介します RF-10銅層ラミネートです 高周波アプリケーションのために設計されていますRF-10は,セラミックで満たされたPTFEと繊維繊維を組み合わせて,特異的な電気および熱性能を持つ費用対効果の高い基板を提供します..
主要 な 特徴
RF-10材料は,10 GHzで10.2 ± 0.3の介電常数と0.0の低分散因子を有している.0025高熱伝導性 0.85 W/mK は,効率的な熱管理を保証します.狭い寸法容量により多層回路の安定性が向上します材料は湿度にも耐性があり (0.08%吸収) 燃焼性がV-0で,安全性と信頼性を保証します.
| RF-10 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 10.2 ± 03 | 10.2 ± 03 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 0.0025 | 0.0025 | ||
| TcK† (-55〜150 °C) | IPC-650 2 試聴する5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.08 | % | 0.08 |
| 剥離強度 (1オンス RT銅) | IPC-650 2 試聴する4.8 (溶接剤) | パウンド/イン | 10 | N/mm | 1.7 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 | モーム/cm | 6.0×107 | モーム/cm | 6.0×107 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 | ほら | 1.0×108 | ほら | 1.0×108 |
| 折りたたみの強度 (MD) | IPC - 650 - 24.4 | PSI | 14,000 | N/mm2 | 96.53 |
| 折りたたみの強度 (CD) | IPC - 650 - 24.4 | PSI | 10,000 | N/mm2 | 68.95 |
| 張力強度 (MD) | IPC - 650 - 24.19 | PSI | 8,900 | N/mm2 | 62.57 |
| 張力強度 (CD) | IPC - 650 - 24.19 | PSI | 5,300 | N/mm2 | 37.26 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (25ミリ-MD) | -0だった0032 | % (25ミリCD) | -0だった0239 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (25ミリ-MD) | -0だった0215 | % (25ミリCD) | -0だった0529 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (25ミリ-MD) | -0だった0301 | % (25ミリCD) | -0だった0653 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (60ml-MD) | -0だった0027 | % (60ml-CD) | -0だった0142 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (60ml-MD) | -0だった1500 | % (60ml-CD) | -0だった0326 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (60ml-MD) | -0だった0167 | % (60ml-CD) | -0だった0377 |
| 密度 (特異重力) | IPC-650-2 について3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| 特定熱量 | IPC-650-2 について4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| 熱伝導性 (無着) | IPC-650-2 について4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 16から20 | ppm/°C | 16から20 |
| CTE (Z軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 25 | ppm/°C | 25 |
| 炎症性評価 | 内部 | V-0 | V-0 | ||
PCB 仕様
このPCBには,以下の構造のスタックアップがあります.
- 銅層 1: 35 μm (1オンス)
- RF-10コア: 60ミリ (1.524ミリ)
- 銅層 2: 35 μm (1オンス)
このPCBの全体的な寸法は40mm x 40mm ± 0.15mmで,完成厚さは1.6mmです.PCBは最小の痕跡/スペースは7/8ミリ,最小の穴サイズは0.4ミリに対応します.両外層の1オンス完成銅の重量,および 20 μmのバイプラチング厚さを含む.
表面の仕上げには 浸透銀が用いられ 上部には黒い溶接マスクが加えられ 白いシルクスクリーンが塗り付けられ 透明なラベルが付けられます底面はシートスクリーンや溶接マスクがないまま各PCBは 送料前に100%の電気テストを受け 高品質と性能を保証します
| PCB 材料: | セラミックで満たされたPTFEと繊維繊維の複合材料 |
| 名称: | RF-10 |
| ダイレクトリ常数: | 10.2 |
| 消耗因子 | 0.0025 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 25ミリ (0.635mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
申請
この汎用的なPCBは,以下を含む様々な用途に適しています.
- マイクロストライプパッチアンテナ
- GPSアンテナ
- パシブ部品 (フィルター,カップラー,パワーディバイザー)
- 航空機衝突防止システム
- 衛星部品
品質保証と利用可能性
IPC-Class 2規格を満たしており,このPCBは世界中に出荷可能である.アートワークはGerber RS-274-Xフォーマットで提供されており,標準PCB設計プロセスとの互換性を確保している.
RF-10では 信頼性があり 高性能なPCBソリューションを 獲得できます 高性能なRFアプリケーションに合わせたものです
