| 材料: | RF-60TC | PCB 厚さ: | 10mil |
|---|---|---|---|
| PCBのサイズ: | 49.44 mm × 36.88 mm ± 0.15 mm | 銅の重量: | 1オンス |
| 表面塗装: | 液浸の錫 | ||
| ハイライト: | RF-60TC PCB,液浸の錫PCB,10ミリ PCB |
||

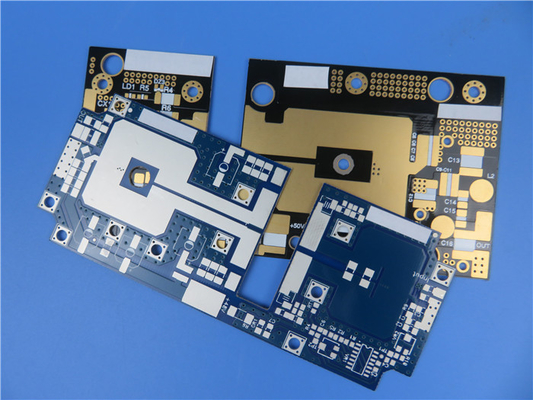

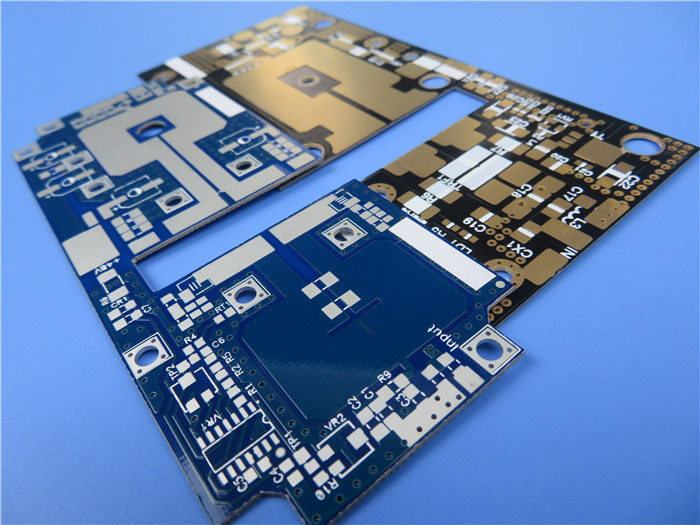

新たに出荷された 2層プリント回路板 (PCB) を紹介します RF-60TC を搭載した 高周波ラミネートです 高電力 RF およびマイクロ波アプリケーション用に設計されていますこの先進的な材料は,陶磁で満たされた特殊な熱伝導性を持つPTFEで,小型アンテナ設計や他の高効率のアプリケーションに最適です.
主要 な 特徴

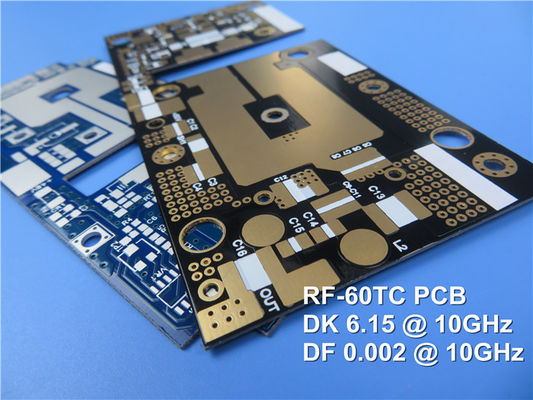

RF-60TCは10 GHzで6.15の介電常数 (Dk) と0の低消耗因子を有している.002高い熱伝導性"0.5オンス銅の1.0W/m*Kと"オンス銅の1.05W/m*Kは,効率的な熱消耗を保証する.動作温度を下げ,アクティブコンポーネントの信頼性を高めさらに,RF-60TCは,0.03%の低水分吸収率と,Dkの熱系数が3.58ppm/°Cで,幅広い温度範囲で安定したパフォーマンスを保証します.
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1(修正) | 6.15 ± 015 | 6.15 ± 015 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1(修正) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - 3つ581 | ppm/°C | - 3つ581 | |
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 | kV | 55 | kV | 55 |
| 介電力強度 | IPC-650 2 試聴する5.6.2 | V/ml | 550 | V/mm | 21,654 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | >180 | 秒数 | >180 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.03 | % | 0.03 |
| 折りたたみ力(MD) | IPC-650 2 試聴する4.4 | PSI | 10,000 | N/mm2 | 69 |
| 折りたたみ力(CD) | IPC-650 2 試聴する4.4 | PSI | 9,000 | N/mm2 | 62 |
| 張力強度(MD) | IPC-650 2 試聴する4.19 | PSI | 9,000 | N/mm2 | 62 |
| 張力強度(CD) | IPC-650 2 試聴する4.19 | PSI | 7,000 | N/mm2 | 48 |
| ヤングのモジュール(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| ポイソン・レシオ(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 皮の強さ(エド) | IPC-650 2 試聴する4.8 | パウンド/イン | 8 | N/mm | 1.43 |
| 熱伝導性(脱着) | IPC-650 2 試聴する4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 熱伝導性(CH/CH) | IPC-650 2 試聴する4.50 | W/M*K | 1 | W/M*K | 1 |
| 熱伝導性(C1/C1) | IPC-650 2 試聴する4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 次元安定性(MD) | IPC-650 2 試聴する4.39 セカンド54(焼いた後) | ミル/イン | 0.01 | mm/M | 0.01 |
| 次元安定性(CD) | IPC-650 2 試聴する4.39 セカンド54(焼いた後) | ミル/イン | 0.69 | mm/M | 0.69 |
| 次元安定性(MD) | IPC-650 2 試聴する4.39 セカンド55(熱圧) | ミル/イン | 0.06 | mm/M | 0.06 |
| 次元安定性(CD) | IPC-650 2 試聴する4.39 セカンド55(熱圧) | ミル/イン | 0.8 | mm/M | 0.8 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1(湿度後) | ほら | 1.0×108 | ほら | 1.0×108 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1(湿度後) | モーム/cm | 1.0×108 | モーム/cm | 1.0×108 |
| CTE(X,Y軸) | IPC-650 2 試聴する4.41(RT-150)°C) について | ppm/°C について | 9.9 | ppm/°C について | 9.9 |
| CTE(Z軸) | IPC-650 2 試聴する4.41(RT-150)°C) について | ppm/°C について | 40 | ppm/°C について | 40 |
| 密度(特異重力) | IPC-650 2 試聴する3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 特定熱量 | IPC-650 2 試聴する4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td(2% Wt.損失) | IPC - 650 2 試聴する4.24.6 / TGA | °F について | 930 | °C について | 500 |
| Td(5%Wt.損失) | IPC - 650 2 試聴する4.24.6 / TGA | °F について | 960 | °C について | 515 |
| 炎症性評価 | UL 94 | V-0 | V-0 |
PCB 仕様
このPCBには,以下からなる堅牢なスタックアップがあります.
- 銅層 1: 35 μm
- RF-60TCコア: 0.254mm (10ミリ)
- 銅層 2: 35 μm
PCBの全体的な寸法は 49.44 mm x 36.88 mm ± 0.15 mm で,完成厚さは 0.37 mm です.最小の痕跡/スペースは 4/5 mils,最小の穴サイズは 0.25 mm です.PCBは盲目バイアスなしで設計されています,両外層に1オンス (1,4ミリ) の完成銅重量を有する.
表面の仕上げには,PCBは浸泡スチールを使用し,上側には白いシルクスクリーンがあり,下部はシルクスクリーンと溶接マスクから清潔です.各PCBは出荷前に100%の電気テストを受け,最適な性能を確保します..
| PCB 材料: | PTFEベースのセラミック製のガラス繊維 |
| 名称: | RF-60TC |
| ダイレクトリ常数: | 6.15 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm),1oz (35μm) |
| PCBの厚さ: | 10ミリ (0.254mm); 20ミリ (0.508mm), 25ミリ(0.635mm); 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
申請
この汎用的なPCBは,以下を含む様々な用途に適しています.
- 高功率アンプ
- ミニチュアアンテナ
- GPS,パッチ,RFIDリーダー
- フィルター,コップラー,およびディバイダー
- 衛星部品
品質保証と利用可能性
このPCBは,IPC2級規格に従って製造され,世界中に送料が可能です. 図面は,Gerber RS-274-X形式で提供されています.標準的なPCB設計ワークフローと互換性を確保する.
RF-60TC素材を使用することで,高周波アプリケーションで優れた性能と信頼性を得ることができ,洗練されたRF回路設計に理想的な選択肢になります.
