| 材料: | RT/duroid 6035HTC | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 49.23mm x 55.55mm=1PCS, +/- 0.15mm | PCB 厚さ: | 30ミリ |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| ハイライト: | 30ml 浸透金回路PCB,NT1 電気自動車 NT1 電気自動車,30ミリ浸水金回路 |
||

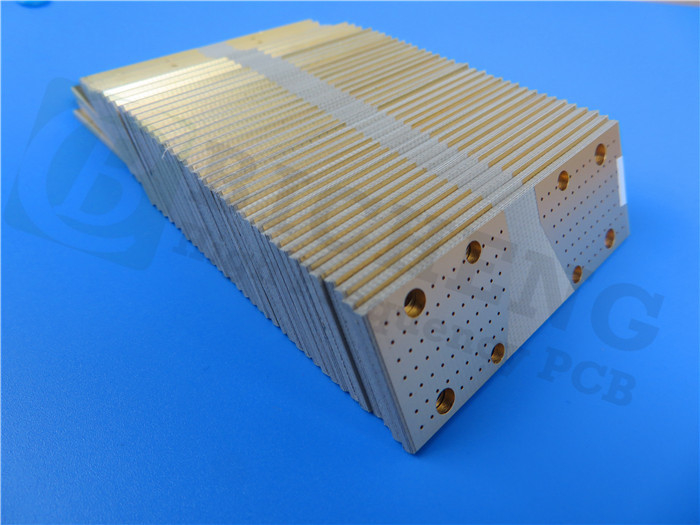

RT/デュロイド 6035HTC PCBは高周波回路材料から設計され,特に高電力 RFおよびマイクロ波アプリケーションのために設計されています.このPCBは,熱管理と性能が重要な要求環境の例外的な選択です.標準RT/ダロイド 6000製品のほぼ2.4倍もの熱伝導性により,効率的な熱分散を保証し,高電力アプリケーションに最適です.
RT/デュロイド6035HTC PCBの主要な特徴は,10 GHzと23°Cで3.5 ± 0.05の介電常数 (DK) と 0.の印象的な消耗因数を含む.0013 同じ周波数と温度でこの材料は, -66 ppm/°Cの熱系数と,わずか0.06%の水分吸収率を示しています.さらに,80°Cで1.44 W/m/Kの熱伝導性により,このPCBは優れた熱性能を提供します高出力シナリオでは,より低い動作温度とより高い信頼性に貢献します.
| NT2 標準値 | |||||
| 資産 | NT1 薬剤類 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.6 | Z | 8 GHzから40 GHz | 分相長法 | |
| 消耗因子 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -66歳 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 mod 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 108 | MΩ.cm | A について | IPC-TM-650, 2 つ5.17.1 | |
| 表面抵抗性 | 108 | MΩ | A について | IPC-TM-650, 2 つ5.17.1 | |
| 次元安定性 | -0.11 -008 | CMD MD | mm/m (マイル/インチ) | 0.030" 1オンスEDCホイール 厚さエッチ後"+E4/105 | IPC-TM-650 2 試行錯誤した4.39A |
| 張力モジュール | 329 244 | MD CMD | kpsi | 40時間 @23°C/50RH | ASTM D638 |
| 吸収量 | 0.06 | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
| 熱膨張係数 (-50°C~288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| 熱伝導性 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 密度 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 銅皮の強度 | 7.9 | プリー | 20秒 @288 °C | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセスは互換性がある | そうだ | ||||
| PCB 材料: | セラミックで満たされたPTFE複合材料 |
| 名称: | NT1 電気自動車 NT1 電気自動車 NT1 電気自動車 NT1 |
| ダイレクトリ常数: | 3.50±005 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSPなど |

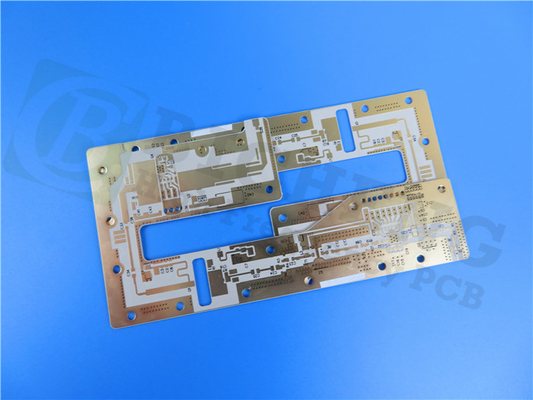

このPCBの構造は,両層に35μmの銅とRT/デュロイド6035HTCの0.762mm (30ml) のコアを含む2層硬いスタックアップを特徴としています. 49.23mm x 55の正確なボード寸法.55mm (±0).15 mm) は,0.83 mm の完成板厚さと,最小の痕跡/スペースは6/5 milsで,最小の穴の大きさは0.6 mmで,盲目バイアスはありません.このPCBは,厳格な性能仕様を満たすために製造されています.浸し金表面仕上げは優れた溶接性を保証し,青い上部の溶接マスクは組み立て中に可視性を向上させます.
このPCBは,Gerber RS-274-X アートワーク形式と互換性があり,IPC-Class-2 品質基準に準拠し,業界の期待に応えることを保証します. さらに,世界中に利用できます.世界各地のエンジニアが利用できるようにします.
RT/duroid 6035HTC PCBの典型的な用途には,高功率RFおよびマイクロ波増幅器,カップラー,フィルター,組み合わせ器,および電力分割器が含まれます.熱管理能力が向上し 高周波の性能も優れているこのPCBは信頼性と効率性を要求する現代の電子設計にとって貴重な資産です
