商品の詳細:
お支払配送条件:
|
| 材料: | AD1000 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 92.32mm x 41.52mm=2タイプ=2PCS, +/- 0.15mm | PCB 厚さ: | 1.56mm |
| 銅の重量: | 1オンス (1.4ミリ) 内側/外側層 | 表面塗装: | 浸水銀 |
| ハイライト: | AD1000 浸透式銀回路板,2 層 浸透 銀回路板,59ミリ 浸水銀回路板 |
||

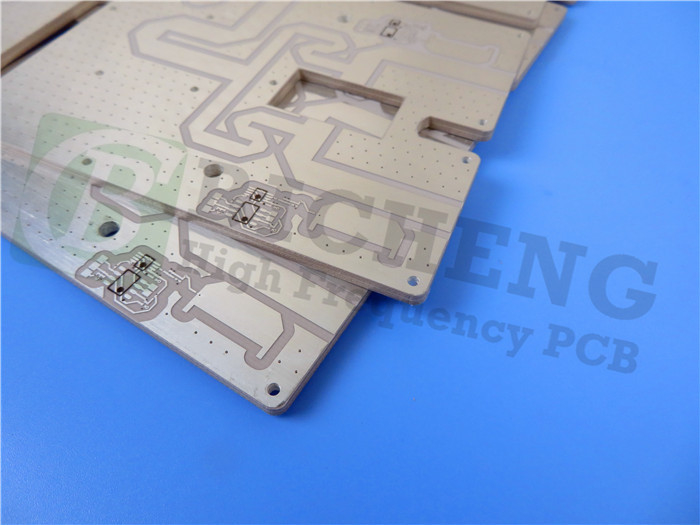

AD1000 PCBは 織物ガラス強化ラミネートで設計された 最先端の印刷回路板です他の10Dk製品と比較して,より高い寸法安定性と機械的強さを有するその広大なパネルサイズは,効率的なマルチ回路処理を可能にし,さまざまなアプリケーションでの小型化に優れた選択になります.この高電圧不変基板は,特に功率増幅器に有益です低阻力線を使用するフィルター,カップラー,その他の部品.
主要 な 特徴
- 材料の卓越性: 繊維ガラスで強化されたPTFE/セラミックラミネートで,ダイエレクトリック常数 (Dk) が10.2以上である唯一のもの.
- 熱性能: 熱伝導性が最高で,熱を散らすことができる.
- 耐久性設計: 高銅皮強度 >12lbs/in (熱圧後) と 13.6lbs/in 高温 (150°C) で,より薄いエッチライン幅を可能にします.
- 信号完整性: 最低の挿入損失で,より明確な信号伝送を保証します.
- サイズ 利点: 大きいパネルのサイズは,複雑なレイアウトとデザインをサポートします.
- 湿度耐性: 湿気のある環境での性能を維持するために,わずか0.03%の低湿度吸収.
- 信頼性の高い構造:優れたCTE値 (8ppm/°C,10ppm/°C,20ppm/°CX,Y,Z方向) は,部品の固定とPTH性能の信頼性を保証します.
| 資産 | 単位 | 価値 | 試験方法 |
| 1電気特性 | |||
| 介電常数 (厚さによって異なります) | |||
| @1 MHz | - | IPC TM-650 2 について5.5.3 | |
| @ 10 GHz | - | 10.2 | IPC TM-650 2 について5.5.5 |
| 消耗因子 | |||
| @ 1 MHz | - | IPC TM-650 2 について5.5.3 | |
| @ 10 GHz | - | 0.0023 | IPC TM-650 2 について5.5.5 |
| ダイレクトリックの温度係数 | - | ||
| TCεr @ 10 GHz (-40〜150°C) | ppm/°C | -380 | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | |||
| C96/35/90 | MΩ-cm | 1.40×109 | IPC TM-650 2 について5.17.1 |
| E24/125 | MΩ-cm | 5.36×107 | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | |||
| C96/35/90 | MΩ | 1.80×109 | IPC TM-650 2 について5.17.1 |
| E24/125 | MΩ | 3.16×108 | IPC TM-650 2 について5.17.1 |
| 電力の強さ | ボルト/ミリ (kV/mm) | 622 (24.5) | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | kV | >45 | IPC TM-650 2 について5.6 |
| 弧抵抗 | 秒数 | >180 | IPC TM-650 2 について5.1 |
| 2. 熱特性 | |||
| 分解温度 (Td) | |||
| 初期 | °C | >500 | IPC TM-650 2 について4.24.6 |
| 5% | °C | >500 | IPC TM-650 2 について4.24.6 |
| T260 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
| T288 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
| T300 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
| 熱膨張,CTE (x,y) 50〜150°C | ppm/°C | 810 | IPC TM-650 2 について4.41 |
| 熱膨張,CTE (z) 50〜150°C | ppm/°C | 20 | IPC TM-650 2 について4.24 |
| % z軸 膨張 (50〜260°C) | % | IPC TM-650 2 について4.24 | |
| 3メカニカルプロパティ | |||
| 皮を剥がす強度 銅 (1オンス/35ミクロン) | |||
| 熱 ストレス の 後 | 1lb/in (N/mm) | >12 (2.1) | IPC TM-650 2 について4.8 |
| 高温 で (150°C) | 1lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2 について4.8.2 |
| 処理後のソリューション | 1lb/in (N/mm) | IPC TM-650 2 について4.8 | |
| ヤングのモジュール | kpsi (GPa) | 200 (1.38) | IPC TM-650 2 について4.18.3 |
| 折りたたみ強度 (機械/クロス) | kpsi (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2 について4.4 |
| 張力強度 (機械/クロス) | kpsi (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2 について4.18.3 |
| 圧縮モジュール | kpsi (GPa) | >425 (>2.93) | ASTM D-3410 |
| ポイソン・レシオ | - | 0.16 | ASTM D-3039 |
| 4物理的特性 | |||
| 水吸収 | % | 0.03 | IPC TM-650 2 について6.2.1 |
| 密度,環境 23°C | g/cm3 | 3.20 | ASTM D792 メソッドA |
| 熱伝導性 | W/mK | 0.81 | ASTM E1461 |
| 炎症性 | クラス | V0 に出会う | UL-94 |
| NASA 排出ガス 125°C ≤10〜6トール | % | NASA SP-R-0022A | |
| 総質量損失 | % | 0.01 | NASA SP-R-0022A |
| 集まった揮発性生物 | % | 0.00 | NASA SP-R-0022A |
| 水蒸気 の 回収 | % | 0.00 | NASA SP-R-0022A |
利益
AD1000 PCBは,プロジェクトに重要な利点を提供しています. その機械的な強さは,それが微細化された回路のために理想的になります. さらに,それは,その機械的な強度,振動ストレスを耐えることができるように保証します.大きさの安定性が向上しています信頼性において他の10Dk製品に優れている.
AD1000による回路の小型化は重量削減につながります これは航空宇宙および高性能アプリケーションにおいて不可欠な要素です耐久性や安定性を確保し,厳しい条件でも.
さらに,AD1000 PCBは信号の整合性を向上させ,優れた通信とパフォーマンスの損失を最小限に抑えます.コスト効率の良い機能は,ボードのレイアウトと処理を簡素化します.最終的には プロジェクト全体のコストを削減する湿った環境でも低負荷を維持し,様々な条件下で高い性能を保証します.
| PCB 材料: | 繊維ガラス強化PTFE/セラミックで満たされた |
| 名称: | AD1000 |
| ダイレクトリ常数: | 10.2 |
| 消耗因子 | 0.0023 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 6ミリ (0.1524mm), 10.5ミリ (0.2667mm), 15ミリ (0.381mm), 20ミリ (0.508mm), 25ミリ (0.635mm), 30ミリ (0.762mm), 50ミリ (1.27mm), 59ミリ (1.499mm), 125ミリ (3.175mm), 127ミリ (3.226mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
仕様

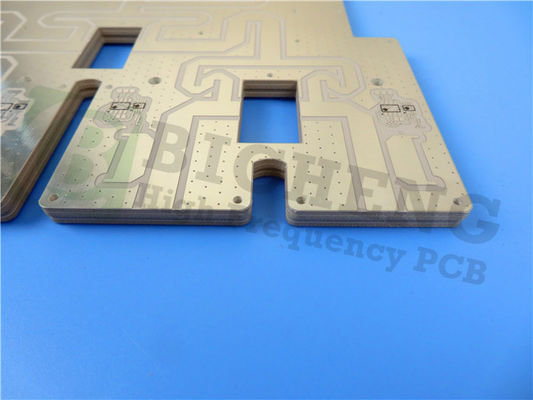

PCBスタックアップは,35μmの銅層1,1,499mm (59ml) のAD1000コア厚,また35μmの銅層2を特徴とする2層硬い設計で構成されている.
AD1000は,ボードの寸法としては 92.32 mm x 41.52 mm で,2 種類 (2 PCS) で利用可能で,許容量は +/- 0.15 mm.最小の痕跡/スペースは 6/4 mils に設定されています.最小穴の大きさは0.35ミリ
完成板の厚さは1.56mmであり,完成銅の重量は外層は1オンス (1.4ミリ) である. 20μmのバイアプレート厚さと浸水銀の表面仕上げが特徴である.
シルクスクリーンの上側が白色で表示され,下側にはシルクスクリーンがなく,ボードの両側には溶接マスクもありません.出荷前に,信頼性を確保するために100%の電気試験が行われます..
標準と利用可能性
このPCBは高品質基準に準拠しています. アートワークタイプはGerber RS-274-Xで,IPC-Class-2規格を満たしています. この製品は世界中で利用可能で,プロジェクトへのアクセシビリティを保証します.
典型的な用途
AD1000 PCB は,以下のような様々な用途に最適です.
- X帯以下システム
- レーダーモジュールとマニポルト
- 航空機衝突回避システム (TCAS)
- 地上のレーダー監視システム
- ミニチュア回路とパッチアンテナ
- パワーアンプ (PA)
- 低騒音増幅器 (LNA)
AD1000PCBは 優れた機能と 強力な性能で 電子機器のニーズに 信頼性の高い選択肢です
