10ミリロジャース PCB RO3010 浸水銀付きRF回路

10ミリロジャース PCB RO3010 浸水銀付きRF回路

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
ロジャース RO3010 基板
層数:
2層
PCBのサイズ:
60.8mm x 35.4mm = 1PCS
PCB 厚さ:
0.32mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
浸水銀
ハイライト:

10ミリロジャース PCB

,

RF回路 ロジャース PCB

,

シルバー・ロジャース PCB

製品説明

高性能のロジャース RO3010 PCBを導入します 特殊な電気的・機械的安定性を必要とする 高度なアプリケーション用に設計されていますこの2層の硬いPCBは Rogers RO3010の優れた性能を活用しています高い介電常数と優れた信頼性を 幅広い周波数範囲で提供します 円盤小型化に最適ですこのPCBは,コスト効率を維持しながら設計を改善したいエンジニアに最適です.



主要 な 特徴
- 高変電常数: 10 GHz/23°Cで10.2 ± 0.30で,効果的な信号の整合性を確保する.



- 低分散因子:0.0022 10 GHz/23°Cで,信号損失を最小限に抑える.


- 熱安定性: -55〜288°C,低温熱膨張係数13ppm/°C (X),11ppm/°C (Y),および16ppm/°C (Z)


- 高熱安定性:Td > 500°C,高温アプリケーションに対応


- 熱伝導性が優れている: 効率的な散熱のために0.95W/mK.


- 湿度最小吸収:0.05%,様々な環境での信頼性を向上させる.


- 幅広い動作範囲: -40°Cから+85°Cの環境に適しています.



RO3010 典型的な値
資産 RO3010 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 10.2±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 11.2 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε - 395 Z ppm/°C 10 GHz -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.35
0.31
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 105   MΩ.cm コンド A IPC25.17.1
表面抵抗性 105   コンド A IPC25.17.1
張力モジュール 1902
1934
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.05   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.8   j/g/k   計算した
熱伝導性 0.95   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55〜288°C)
13
11
16
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA   ASTM D 3850
密度 2.8   gm/cm3 23°C ASTM D 792
銅皮の強度 9.4   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



利益
- 寸法安定性: 材料の膨張は銅と密接に一致し,多層設計における信頼性を保証します.



- 費用対効果の高い製造: 低コストのラミネート価格設定により,大量生産が可能になります.


- 汎用性:自動車レーダーから電信まで,様々な用途に適しています.



PCB 仕様

このPCBの寸法は60.8mm×35.4mmで,2層の硬いPCBとして構成され,35μmの銅の2層の間に10ml (0.254mm) のロジャースRO3010基板を組み込む.完成板の厚さは0です.32mm,外層の銅重さ1オンス (1.4ミリ) で,シルクスクリーンや溶接マスクなしで設計されており,輪郭のためにレーザーカットプロファイルを使用しています.

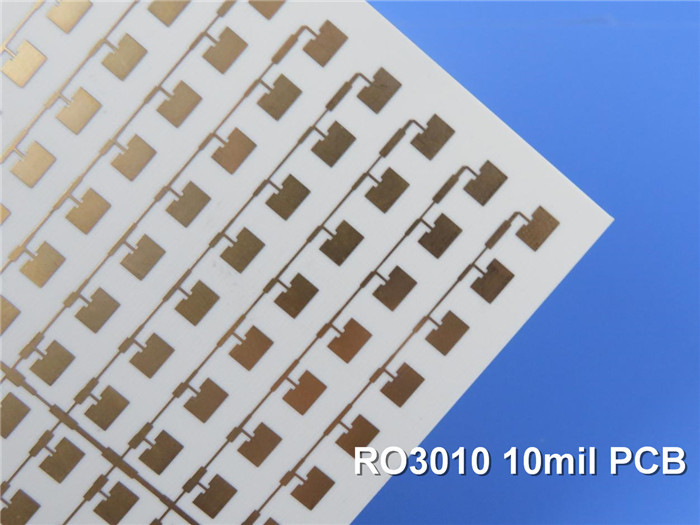

10ミリロジャース PCB RO3010 浸水銀付きRF回路 0



アート 作品 と 基準

このPCBは,IPC-Class-2規格に準拠するGerber RS-274-X形式のアートワークで供給されています.業界標準に準拠することで,専門的な用途の要求を満たす高品質な製品が保証されます.



利用可能性

ロジャース RO3010 PCBは 世界中に配送できます エンジニアやデザイナーが どこにいても この先端技術にアクセスできるようにしますこのグローバル利用可能性は,幅広いプロジェクトとアプリケーションをサポートします.


典型的な用途


- 自動車用レーダーシステム

-地球定位衛星アンテナ

- 携帯電話電信 (電源増幅器とアンテナ)

- ワイヤレス通信のパッチアンテナ

- 直接放送衛星

-ケーブルネットワークのデータリンクシステム

- リモートメーター読み取りシステム

- パワーのバックプレーン

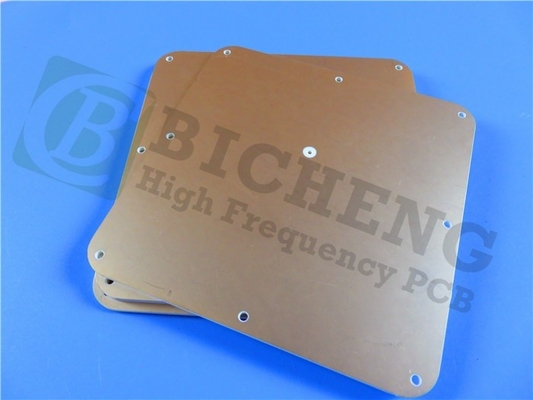

10ミリロジャース PCB RO3010 浸水銀付きRF回路 1
