| 材料: | RF-10 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 163.9mm x 104.9mm=2タイプ=2PCS, +/- 0.15mm | PCB 厚さ: | 25ミル |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 液浸の錫 |
| ハイライト: | 浸し缶製のPCB,25ミリ PCB,双面RFPCB |
||
RF-10 PCBは高性能RFアプリケーションのために設計された,陶磁で満たされたPTFEと織れたガラス繊維の高度な複合材料です.高い電解常数と低い消耗因子を提供します.RF-10は,多層回路のための例外的な次元安定性と操作の容易さを提供します.
主要な特徴:
ダイレクトリ常数:10GHzで10.2 ±0.3
分散因子: 10GHz で 0.0025
高熱伝導性: 0.85 W/mk (無着)
CTE:x 16ppm/°C,y 20ppm/°C,z 25ppm/°C
低水分吸収: 0.08%
燃やす可能性:V-0
利点:
RF回路のサイズ削減の高DK
優れた寸法安定性
厳格なDK許容量
高熱伝導性により熱管理が向上する
滑らかな銅に強く粘着する
X,Y,Z の膨張が低い
優れた価格/性能比
| RF-10 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 10.2 ± 03 | 10.2 ± 03 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 0.0025 | 0.0025 | ||
| TcK† (-55〜150 °C) | IPC-650 2 試聴する5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.08 | % | 0.08 |
| 剥離強度 (1オンス RT銅) | IPC-650 2 試聴する4.8 (溶接剤) | パウンド/イン | 10 | N/mm | 1.7 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 | モーム/cm | 6.0×107 | モーム/cm | 6.0×107 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 | ほら | 1.0×108 | ほら | 1.0×108 |
| 折りたたみの強度 (MD) | IPC - 650 - 24.4 | PSI | 14,000 | N/mm2 | 96.53 |
| 折りたたみの強度 (CD) | IPC - 650 - 24.4 | PSI | 10,000 | N/mm2 | 68.95 |
| 張力強度 (MD) | IPC - 650 - 24.19 | PSI | 8,900 | N/mm2 | 62.57 |
| 張力強度 (CD) | IPC - 650 - 24.19 | PSI | 5,300 | N/mm2 | 37.26 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (25ミリ-MD) | -0だった0032 | % (25ミリCD) | -0だった0239 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (25ミリ-MD) | -0だった0215 | % (25ミリCD) | -0だった0529 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (25ミリ-MD) | -0だった0301 | % (25ミリCD) | -0だった0653 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (60ml-MD) | -0だった0027 | % (60ml-CD) | -0だった0142 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (60ml-MD) | -0だった1500 | % (60ml-CD) | -0だった0326 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (60ml-MD) | -0だった0167 | % (60ml-CD) | -0だった0377 |
| 密度 (特異重力) | IPC-650-2 について3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| 特定熱量 | IPC-650-2 について4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| 熱伝導性 (無着) | IPC-650-2 について4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 16から20 | ppm/°C | 16から20 |
| CTE (Z軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 25 | ppm/°C | 25 |
| 炎症性評価 | 内部 | V-0 | V-0 | ||

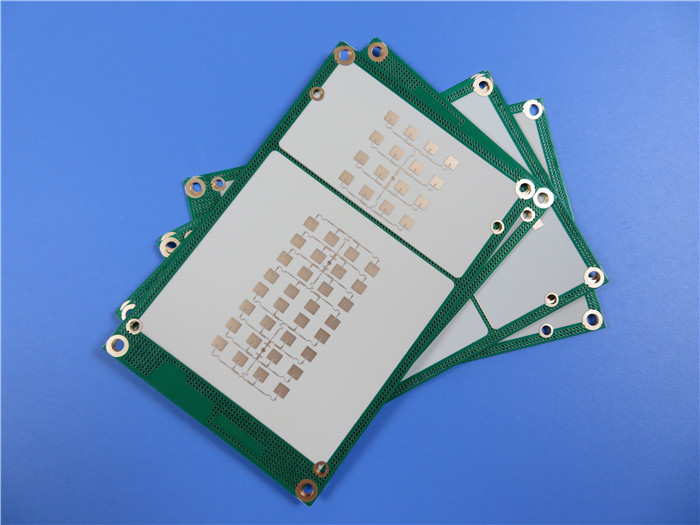

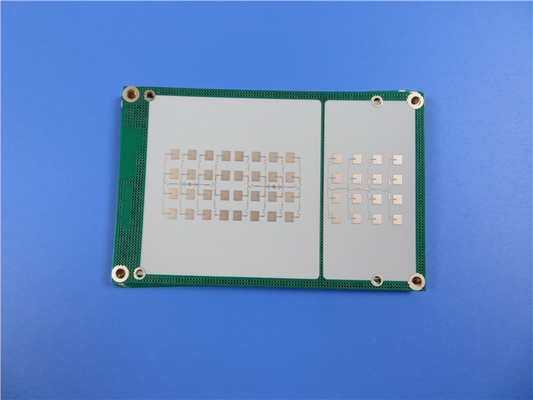

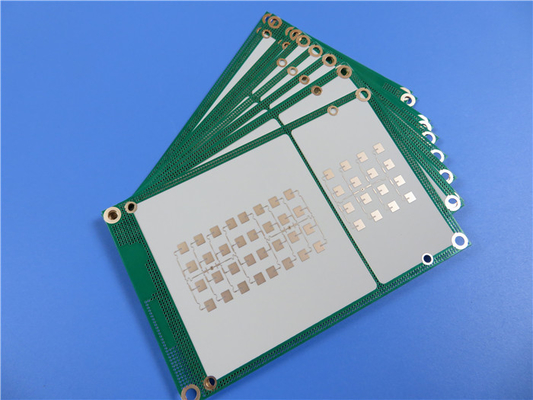

このPCBは,厚さ35μm (1oz) のそれぞれのCopper_layer_1とCopper_layer_2を構成する正確なスタックアップ構成を特徴とし,RF-10コア層を25mil (0.635mm) でサンドイッチします.板の大きさ163.9mm x 104.9mm ± 0.15mm,PCBは,最適な信号完整性と部品間隔のために,最小4/4ミリ間の痕跡/スペースを維持する.
機械的にこのPCBは,最小穴の大きさは0.5mm,完成板の厚さは0.75mmで,設置中に構造的安定性と柔軟性を保証します.4ml) の外層に層間の効率的な信号伝達と安全な相互接続をサポートする.
溶接しやすさや酸化防止のためにインベージョンチンの仕上げで,白い上部シルクスクリーンが部品識別に役立ちます.緑色の上部の溶接マスクは環境保護を提供します輸送前に厳格な100%の電気テストは,品質と設計仕様の遵守を保証し,さまざまなアプリケーションで信頼性の高いパフォーマンスを保証します.
このPCBのアートワークフォーマットは,業界標準のGerber RS-274-Xフォーマットに従っており,一般的な設計ツールと製造プロセスとの互換性を確保しています.IPC2級品質基準に準拠するPCBは製造と組み立ての厳格な基準を満たし,様々な用途で信頼性の高い性能を保証します.
世界中に利用可能で,RF-10 PCBは高性能RFソリューションを必要とするプロジェクトや産業にグローバルなアクセシビリティを提供します.
応用:
マイクロストライプパッチアンテナ
GPS アンテナ
パッシブコンポーネント (フィルター,カップラー,パワーディバイザー)
航空機の衝突回避システム
衛星部品
| PCB 材料: | セラミックで満たされたPTFEと繊維繊維の複合材料 |
| 名称: | RF-10 |
| ダイレクトリ常数: | 10.2 |
| 消耗因子 | 0.0025 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 25ミリ (0.635mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
