商品の詳細:
お支払配送条件:
|
| 材料: | RF-35 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 30.6mm x 29.45mm = 1PCS, +/- 0.15mm | PCB 厚さ: | 30mL |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |

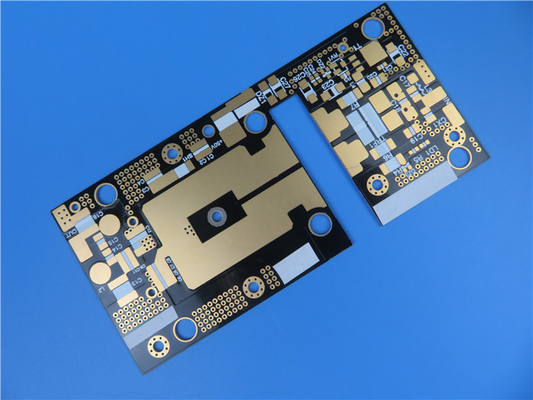

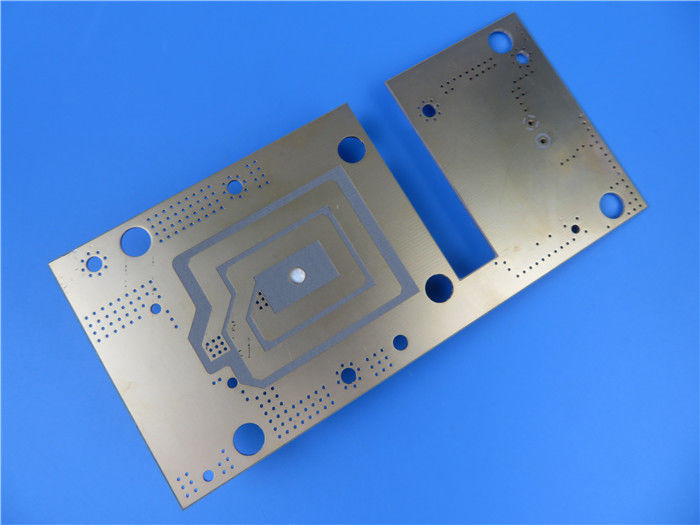

| ハイライト: | 30ミリ 浸透金製 PCBボード 双面浸透金製 PCB,Double Sided Immersion Gold Finished Pcb |
||
テクノロジーの進歩とともに,高性能印刷回路板 (PCB) の需要は,特にマイクロ波と無線周波数 (RF) のアプリケーションの領域で増加し続けています.タコニックのRF-35PCBは この業界で大きな進歩ですこの記事では,RF-35 PCBの特徴,利点,技術仕様,およびアプリケーションを調査します.エンジニアや製造者にとって理想的な選択である理由を全面的に理解する.
RF-35 PCBの紹介
RF-35 PCBは,タコニックのORCER製品ファミリーに属する有機陶器ラミネートです.材料の機械的強度と熱安定性を向上させる技術タコニックのセラミック・フィール技術とコーティングされたPTFEファイバーグラスの専門知識は RF-35で頂点に達し,様々なRFアプリケーションのための強力なソリューションとなっています.
なぜRF-35を選んだのか?
RF-35 PCBは,低コストで大量の商業用アプリケーションに特に適しています.優れた特性により,従来の材料の高コストを伴わない信頼性の高い性能を求める製造者にとって魅力的な選択肢となります主要な利点は,優れた殻強度,超低水分吸収,低散布因子,すべて要求環境での優れた性能に貢献します.
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| 変電気変 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 3.5 | 3.5 | ||
| 消耗因子 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 0.0018 | 0.0018 | ||
| 水分吸収量 (.060") | IPC-TM 650 2 試験用6.2.1 | % | 0.02 | % | 0.02 |
| 剥離強度 (1/2オンス.銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >8.0 | N/mm | >1.5 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >100 | N/mm | >1.8 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | 41 | kV | 41 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 1.26×109 | モーム/cm | 1.26×109 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 1.46×108 | ほら | 1.46×108 |
| 弧抵抗 | IPCTM 650 2 について5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 折りたたみの強さ | ASTM D 790 | PSI | >18000 | N/mm2 | >124 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| 伸縮強度 長さ | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 横向きの拉伸強度 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 縦方向の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | 0.00004 | mm/mm | 0.00004 |
| 横の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | -0だった0001 | mm/mm | -0だった0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19〜24 | ppm/°C | 19〜24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 炎症性 | UL-94 | V-0 | V-0 | ||
| 硬さ | ロックウェルMスケール | 34 | 34 |
主要 な 特徴 と 益
ダイレクトリック特性
RF-35の性能の中心は 印象的な介電性特性です 介電常数は3.5で 消耗因子は0です0018RF-35は,信号損失を最小限に抑え,周波数範囲の幅を横切る一貫したパフォーマンスを保証する.これらの特性は,信号の完整性が不可欠なアプリケーションにとって重要です.
機械的・熱的安定性
RF-35 PCBは,高電圧アプリケーションに耐える能力を示す 41 kV の介電分解を示しています. さらに,低熱膨張係数 (CTE) 〜19 ppm/°C X方向Y方向では24ppm/°C,Z方向では64ppm/°Cで,熱循環中に次元安定性を確保します.この安定性 は,温度 変動 を 経験 する 環境 で の 回路 の 完全 性 を 維持 する ため に 必須 な もの です.
燃やす可能性と安全性
UL-94 V0 易燃性評価により,RF-35 PCBは厳格な安全基準を満たし,幅広い用途に適しています.この評価は,安全性が重要な産業において特に重要です.電気通信や自動車など.
低コスト で 高性能
RF-35 PCBは大量生産のために設計されており,製造者は高性能を維持しながら低コストを維持することができます.1/2 オンス と 1 オンス の 銅 層 の 優れた 殻 耐久性 は,容易 に 再 作業 を 容易 に する変更が必要になる場合の生産環境では大きな利点です.
耐湿性
RF-35 PCB の水分吸収率が非常に低いため,湿った環境での信頼性が向上します.この特性では,屋外や高湿度環境でのアプリケーションにとって不可欠です.湿度が性能を損なう場合.
テクニカル仕様
このRF-35PCBの技術仕様を理解することは,設計に組み込むことを希望するエンジニアにとって不可欠です.
-PCBスタックアップ: 2層硬いPCB
- 銅層 1: 35 μm
- RF-35 コア: 30ミリ (0.762mm)
- 銅層 2: 35 μm
-ボードの寸法: 30.6mm × 29.45mm, +/- 0.15mm
- 最低の痕跡/スペース: 4/4ミリ
- 最小穴の大きさ: 0.4mm
- 完成板 厚さ: 0.8mm
- 完成銅重量: 1オンス (1,4ミリ) 外層
厚さ: 25 μm
- 表面塗装: 浸水金
- シルクスクリーン: 上: 白; 下: 無
- 溶接マスク: 上: 青; 下: 無
- 品質保証: 100% 電気テスト
- 品質基準:IPC2級
応用分野
RF-35 PCBの汎用性により,以下を含む幅広い用途に適しています.
- パワーアンプ: 歪みを最小限に抑えながら信号を強化する信頼性の高い性能.
- フィルターとカップラー:信号処理と周波数帯の管理に不可欠です.
- パシブコンポーネント: 安定し一貫した性能を必要とするアプリケーションに最適です.
結論
RF-35 PCBは,PCB市場における革新と品質へのタコニックのコミットメントの証です.マイクロ波とRF部門のエンジニアと製造者にとって優れた選択ですRF-35 を選択することで PCB を購入するだけでなく デザインを向上させ アプリケーションの性能を向上させるソリューションに投資しています
RF-35 PCB についての詳細情報や 特定のニーズを満たす方法については,当社の販売チームに連絡するか,ウェブサイトを訪問してください.RF-35 PCBでマイクロ波とRF技術の未来を受け入れ 品質が手頃な価格と一致する.
| PCB 材料: | PTFEセラミックファイバーグラス |
| 名称: | RF-35 |
| ダイレクトリ常数: | 3.5 |
| 消耗因子 | 0.0018 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,インマージンシルバー,インマージンチン,OSPなど |
