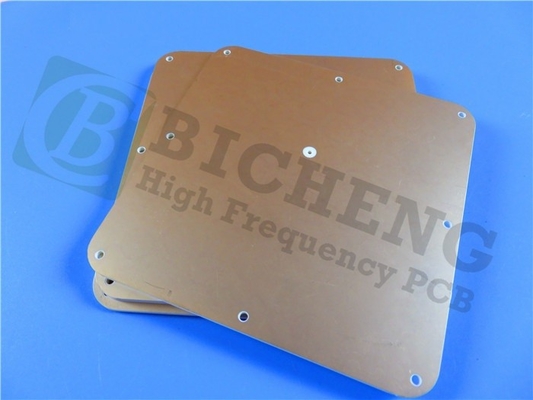

商品の詳細:
|
| 材料: | RO3010 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 85mm x 57mm = 1PCS | PCB 厚さ: | 50 ミリ |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| ハイライト: | 50ミリロジャース RO3010 PCB,マイクロウェーブロジャース RO3010 PCB,RF ロジャース RO3010 PCB |
||
電子機器の急速な進化の中で,特に精度と信頼性を要求するアプリケーションでは,高性能印刷回路板 (PCB) の需要が増加し続けています.新しく出荷された Rogers RO3010 PCBは,マイクロ波および無線周波数 (RF) アプリケーションで例外的なパフォーマンスを求めるエンジニアとメーカーにとって主要な選択として挙げられます.
ロジャース RO3010の紹介
ロジャース RO3010は 陶器で満たされたPTFE複合材料から構成された 洗練されたPCB材料ですこの 独特 な 製法 は,より 高 の 介電 常数 を 提供 する だけ で なく,優れた 機械 的,電気 的 安定 を も 保証 し て い ますこれらの特性により,RO3010は幅広い用途,特にブロードバンドコンポーネントの分野において最適な選択となります.設計 の 複雑さ を 簡素化 し,回路 の 小型 化 を 支援 する 能力 に よっ て,技術 の 限界 を 超越 し たい と 思っ て いる エンジニア たち に とっ て 価値 の ある 資産 に なり ます.
なぜロジャース RO3010を選んだのか?
RO3010PCBは多用性のために設計され 大量の生産環境に最適です製造者が高額なコストを負わずに先進的な電子製品を製造できるようにするRO3010は,幅広い周波数範囲で 卓越した安定性により,信頼性と精度を要求するアプリケーションに ぴったりです.
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
ロジャース RO3010 の 主要 な 特徴
優れた電解特性
RO3010 PCBは,10 GHzで10.2 ± 0.30の介電常数を有し,優れた信号完整性を提供し,信号損失を最小限に抑える.さらに,消耗因子は0である.0022 同じ周波数で エネルギー効率を維持する高周波アプリケーションに最適です.
熱安定性と導電性
熱分解温度 (Td) が500°Cを超えると,RO3010は性能を損なうことなく極端な条件に耐えることができます.低熱膨張係数 (CTE) X方向で13ppm/°Cさらに,熱循環の対象となるアプリケーションでは不可欠な次元安定性を保証します.熱伝導性は0.95 W/mKは,効率的な熱消耗に役立ち,PCBの耐久性と信頼性を向上させる.
耐湿性
RO3010は,湿った環境でも安定して信頼性が保たれるため,湿度吸収率はわずか0.05%です.この特徴は,屋外環境や環境条件が変動する地域でのアプリケーションにとって特に重要です..
ロジャーズ RO3010 の 使用 の 利点
次元安定性
RO3010 の 銅 に 匹敵 する 膨張 系数 は,その 寸法 の 安定 に 貢献 し て い ます.この 特質 は,温度 変動 の 間 に PCB の 整合 性 を 維持 する ため に 極めて 重要 です.,サーキットの性能が一貫していることを保証する.
費用対効果
ロジャース RO3010は競争力のある価格で 量産プロセスで経済的な選択肢ですこの手頃な価格で,生産者は予算の制約を超えて高品質のPCBを生産することができます大規模なプロジェクトと小規模なプロジェクトの両方に利用可能になります.
多層設計の柔軟性
RO3010は多層ボード設計に適しており,エンジニアは現代の電子機器の要求を満たす複雑な回路レイアウトを作成する柔軟性を提供します.この機能は,スペースが限られているアプリケーションで特に有益ですミニチュア化が優先事項です
テクニカル仕様
PCBスタックアップ: 2層硬いPCB
銅層 1: 35 μm
ロジャース RO3010 基板: 50 mil (1.27 mm)
銅層2: 35 μm
板の寸法: 85 mm × 57 mm +/- 0.15 mm
最小の痕跡/スペース: 4/4ミリ
最小穴の大きさ:0.3mm
完成板 厚さ: 1.4 mm
完成 銅 重量: 外部 層 で 1 オンス (1.4 ミリ)
経面塗装厚さ: 20 μm
表面塗装: 浸水金
シルクスクリーン: 両側からなし
溶接マスク: 両側から無
防水孔:M6スクリュー用
品質保証:出荷前に100%の電気テスト
ロジャース RO3010 PCB の用途
ロジャース RO3010 PCBの汎用性により,以下を含む幅広い高性能アプリケーションに適しています.
自動車用レーダーアプリケーション: 信頼性の高い信号処理が不可欠な先進運転支援システム (ADAS) に不可欠です.
GPSアンテナ:様々なデバイスで正確な位置付けとナビゲーション機能をサポートします.
携帯電話通信システム: パワー増幅器やアンテナに最適で,モバイルデバイスでの強力な通信を容易にする.
パッチアンテナ:ワイヤレス通信に最適で,高効率のコンパクトな設計を提供します.
直接放送衛星:高周波通信を支援する.
ケーブルシステムにおけるデータリンク:ケーブルネットワークにおける接続性とデータ伝送の信頼性を向上させる.
リモートメーターリーダー:効率的な無線データ収集と監視を可能にします.
パワーバックプラン:複雑なシステムにおける電力配給のための高密度,多層構成をサポートする.
結論
ロジャースのRO3010PCBは 印刷回路材料の領域で 重要な進歩です 高性能,コスト効率,現代の電子機器の要求を満たす汎用性優れた介電性特性,熱安定性,湿度耐性により,複数の産業のエンジニアや製造業者にとって理想的な選択となっています.
ロジャース RO3010 が プロジェクト を 改善 する 方法 を 調べる ため に,当社の 販売 チーム に 連絡 し,または ウェブサイト を 訪問 し て ください.ロジャース RO3010 PCB®で 未来の回路設計を受け入れ 革新と信頼性のパートナー.
