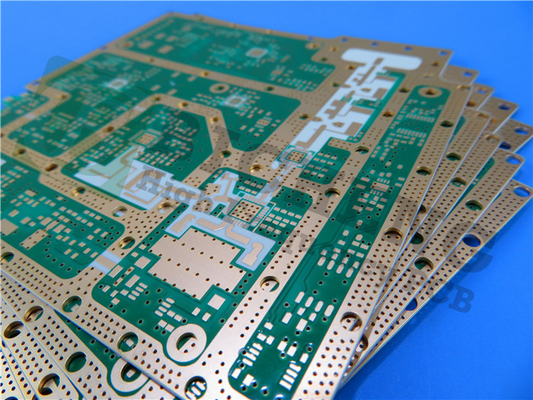

ロジャース RO3203 PCB 20ml グリーン ソルダーマスク 浸水缶

ロジャース RO3203 PCB 20ml グリーン ソルダーマスク 浸水缶

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
RO3203
層数:
2層
PCBのサイズ:
65.78mm x 37.48mm = 1PCS
PCB 厚さ:
20ミル
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
液浸の錫
ハイライト:

液浸の錫PCB

,

ロジャース RO3203 PCB

,

20ml グリーンソルダーマスクPCB

製品説明

ロジャース RO3203 PCBは 高周波回路材料の最新技術で 特殊な電気性能と機械安定性のために 特別に設計されています繊維ガラスで強化されたセラミックで満たされたラミネートから作られているRO3203はRO3000シリーズの遺産を基に作られ,機械的な安定性が向上した.0016この材料は,動作周波数帯を40 GHzを超えて拡張し,さまざまな要求の高いアプリケーションに理想的な選択となります.



主要 な 特徴
ロジャース RO3203 PCBは,性能と使いやすさを高めるいくつかの特徴で設計されています:



高周波性能: 10 GHz で 3.02 ± 0.04 の電解常数は,信頼性の高い信号の整合性を保証する.



低分散因数: 10 GHz で 0.0016 の分散因数で,高周波アプリケーションをサポートするエネルギー損失を最小限に抑える.



熱安定性:材料は500°C以上の温度に耐えるため,幅広い環境に適しています.



熱伝導性: 0.87 W/mK で,高性能回路にとって重要な熱散を効果的に管理します.



熱膨張係数:銅とマッチしたCTE (X: 13ppm/°C,Y: 13ppm/°C,Z: 58ppm/°C) は,エポキシ多層板のハイブリッド設計で信頼性の高いパフォーマンスを保証します.



鉛のないプロセスの互換性: 94V-0 炎症性等級を含む環境基準に準拠し,近代的な製造プロセスに適しています.



資産 RO3203 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 30.02±004 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
消耗因子,tanδ 0.0016 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱伝導性 0.47 (3.2)   W/mK 100°Cに浮く ASTM C518
容積抵抗性 107   MΩ.cm A について ASTM D257
表面抵抗性 107   A について ASTM D257
次元安定性 0.08 X,Y mm/m +E2/150 エッチ後 IPC-TM-650 2 試行錯誤した4.3.9
張力モジュール   X Y kpsi RT 労働力 ASTM D638
折りたたみのモジュール 400 300 X Y kpsi A について ASTM D790
張力強度 12.5 13 X Y kpsi RT 労働力 ASTM D638
折りたたみ力 9 8 X Y kpsi A について ASTM D790
吸収量 <0.1   % D24/23 IPC-TM-650 2 試行錯誤した6.2.1
熱膨張係数 58 13 Z X,Y ppm/°C -50°Cから288°C ASTM D3386
Td 500   °C TGA ASTM D3850
密度 2.1   gm/cm3 23°C ASTM D792
銅皮の強度 10 (1.74)   パウンド/イン (N/mm) 溶接後 IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0       UL 94
鉛のないプロセスは互換性がある そうだ



利益
RO3203 PCBは,高周波アプリケーションに理想的になる多くの利点があります.



強化された硬さ: 織物ガラス強化は硬さを高め,組み立ておよび製造中に手軽に操作できるようにします.



均一な性能: 一貫した電気的および機械的性能を提供し,複雑な多層構造に最適です.



低電圧損失:この機能は20GHzを超える高周波アプリケーションをサポートし,最適な信号伝送を保証します.



卓越した寸法安定性: 安定性により高い生産生産量が達成可能で,大規模製造に信頼性の高い選択となります.



費用対効果:RO3203は競争力のある価格で,量産の経済的な選択肢となっています.



テクニカル仕様


ロジャース RO3203 PCBは2層の硬いスタックアップを搭載し,最適性能のために設計されています:



銅層 1: 35 μm

RO3203 基板: 20 mil (0.508 mm)

銅層2: 35 μm



完成板の寸法は65.78mm x 37.48mmで,総厚さは0.6mm.最小の痕跡とスペースは5/5ミリであり,最小の穴サイズは0.4mmである.外層の完成銅の重量は1オンス (1.4ミリ),表面仕上げは浸泡スチールです.各ボードは,品質と信頼性を確保するために出荷前に100%の電気テストを受けます.



ロジャース RO3203 PCBは 自動車衝突防止システム GPSアンテナ 無線通信システム マイクロストリップパッチアンテナ直接放送衛星,ケーブルシステム,リモートメーターリーダー,電源バックプレンのデータリンク.その汎用性と高性能により,様々な産業で貴重な資産になります.自動車と電信を含む.



より詳しい情報や注文をするために,私たちの販売チームと連絡してください.または私たちのウェブサイトを訪問してください. あなたの次のプロジェクトでロジャース RO3203 PCBの信頼性と効率性を体験します.



ロジャース RO3203 PCB 20ml グリーン ソルダーマスク 浸水缶 0



PCB 材料: 繊維ガラスで強化されたセラミックで満たされたラミネート
名称: RO3203
ダイレクトリ常数: 30.02±004
層数: 二重層,多層,ハイブリッドPCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
PCBの厚さ: 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,OSPなど
