商品の詳細:
お支払配送条件:
|
| 材料: | TP440 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 33.12mm x 42.5mm=1PCS, +/- 0.15mm | PCB 厚さ: | 0.8 mm |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| ハイライト: | 浸透金回路板PCB,2層浸透金回路板,0.8mm 浸透金回路板 |
||

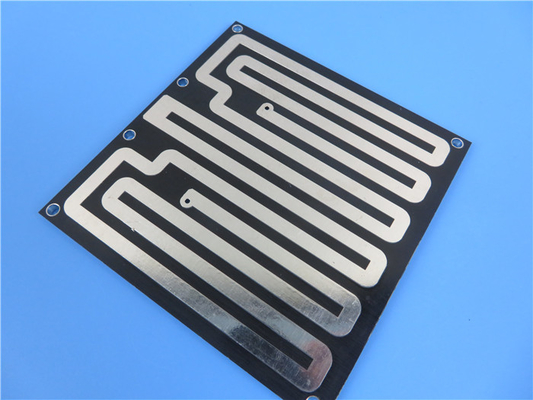

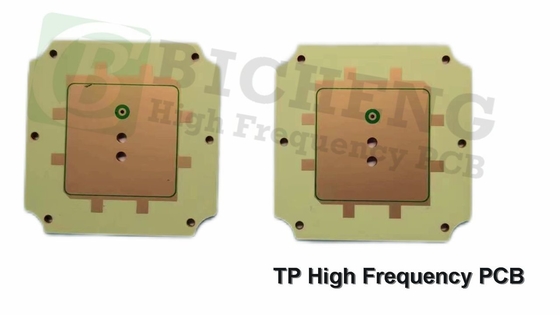

Wangling TP PCBを紹介します 革新的な高周波熱塑性回路板で 現代の電子アプリケーションの要求に応えるように設計されています陶器とポリフェニレンオキシド樹脂 (PPO) のユニークな複合材料を使用この革新的な設計により,この電圧定数を正確に調整できます.幅広い用途の理想的な選択になりますGPSアンテナ,ミサイル搭載システム,フューズ,小型アンテナを含む.
主要 な 特徴
ワングリングTPPCBは,回路の要求に応じて3から25まで調整できる多角的な介電常数を持っています.この柔軟性により,エンジニアは様々なアプリケーションで安定したパフォーマンスを達成できます3 を含む共通の電解常数を持つ.04 について46 について06 について159 について29 について610 について2特に,電解質損失は低く,10GHzまでの周波数でもわずかな変動を保ち,信頼性の高い信号の整合性を保証します.
TP材料は極端な環境のために設計され, -100°Cから +150°Cまでの長期間の動作温度範囲を示しています.180°Cを超える温度では注意が必要です.電気性能に影響を与える可能性があるため,変形や銅ホイルの剥離が起こる可能性があります.
ワングリングTPPCBは,最低0.5mmの厚さで入手可能で,特定の設計ニーズに合わせて様々な厚さでカスタマイズすることができます.放射線に耐性があり,低排気性も備えています銅製の薄膜と電解液との接着は,真空層付きの伝統的な陶器基板よりも信頼性が高い.全体的な耐久性を向上させる.
| 名前 | 試験条件 | ユニット | 価値 |
| 密度 | 正常状態 | g/cm3 | 10.0~29 |
| 水分吸収 | 20±2°Cの蒸留水に24時間浸す | % | ≤0.02 |
| 皮の強度 | 正常状態で | N/cm | ≥6 |
| 湿度と温度が変化する環境では: | N/cm | ≥4 | |
| 動作温度 | 高低温のキャビネット | °C | -100+150 (加工温度は200°Cを超えてはならない) |
| 熱伝導性 | -55~288°C | W / m / k | 0.6 |
| CTE | 時速96°Cの温度上昇 | < 6×10- 5 | |
| 縮小因子 | 沸騰する水で2時間 | % | 0.0004 |
| 表面抵抗性 | 500V DC 正常状態 | M.Ω | ≥1×107 |
| 500V DC 恒常湿度と温度 | M.Ω | ≥1×105 | |
| 容積抵抗性 | 正常状態 | MΩ.cm | ≥1×109 |
| 恒常な湿度と温度 | ≥1×106 | ||
| 表面電解強度 | 正常状態 | Kv/mm | ≥15 |
| 恒常な湿度と温度 | ≥12 | ||
| ダイレクトリ常数 | 10GHz | εr | 36 9610 について210 について5, 11, 16, 20, 22 ((± 2%) ((DKはカスタマイズすることができます) |
| 消耗因子 | 10GHz | Tgδ ((εr 3-11) | ≤1×10-3 |
| Tgδ ((εr 12-22) | ≤1.5×10-3 |

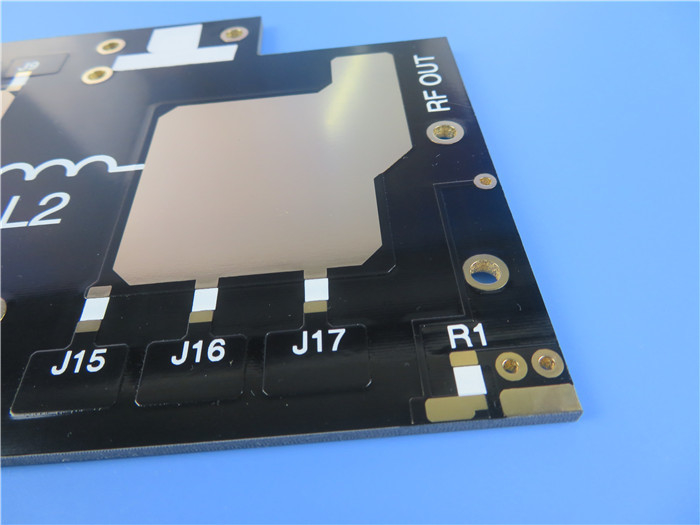

PCB 仕様
2層の硬いPCBスタックアップは,次のもので構成される.
- 銅層 1: 35 μm
- TP440 コア: 0.8mm
- 銅層 2: 35 μm
板の寸法は 33.12 mm x 42.5 mm (± 0.15 mm) で,PCBはコンパクトだが,複雑な設計に対応できる.最小痕跡/スペースは 6/9 mils,最小穴サイズは 0.3 mm,複雑な回路のレイアウトを容易にする完成板の厚さは0.9mmで,外層は1オンス (1.4ミリ) の完成銅の重さです.
品質保証
各PCBは出荷前に 厳格な100%電気テストを受け 品質基準が最高であることを保証します優れた溶接能力と耐腐蝕性特に上下にはシルクスクリーンや溶接マスクがないため,清潔で正確なデザインが可能です.
申請
ワングリングTPPCBは多用途で,以下を含む様々な高周波アプリケーションに適しています.
- GPSアンテナ: 精密な位置追跡に最適です
- ミサイル搭載システム: 重要な防衛用途での信頼性のために設計されています.
- ファイューズ: 極端な条件下で信頼性の高い性能のために設計されています.
- ミニチュアアンテナ: 高性能を必要とするコンパクトデバイスに最適です
結論
ワングリングTPPCBは 高周波回路板技術における 重要な進歩を表しています電子アプリケーションの限界を押し広げたいエンジニアやデザイナーにとって 優れた選択肢です洗練されたGPSシステムや 最先端の軍事技術を開発しているにせよワングリング TP PCBは,今日の競争環境で成功するために不可欠な信頼性とパフォーマンスを提供しています.
