1.6mm 370HR PCB 6層阻力制御回路板

1.6mm 370HR PCB 6層阻力制御回路板

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS 毎月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
370HR
層数:
6層
PCBのサイズ:
70mm x 70mm = 1PCS, +/- 0.15mm
PCBの厚さ:
1.6mm
銅の重量:
内層/外層: 1オンス (1.4ミリ)
表面塗装:
ENIG
ハイライト:

6層PCB

,

1.6mm PCB

,

370HR PCB

製品説明

高性能多層アプリケーション用に設計された最先端のソリューションであるISOLA 370HR PCBを導入しますポリクラッドが特許を取得した 180°C Tg FR-4 多機能エポキシ樹脂システムで設計熱性能と信頼性が優れているため,要求の高い環境では理想的な選択です.

ISOLA 370HRへの紹介



ISOLA 370HRは,熱性能と信頼性が不可欠な多層PCBアプリケーションのために特別に設計されています.ポリクラドが特許を取得した高性能180°C Tg FR-4多機能エポキシ樹脂システムを使用このPCBは複雑で要求の高い電子環境に適しています 高品質のEガラスガラス導電性アノード繊維 (CAF) の耐性を著しく向上させる長期的に運用の整合性を確保する重要な要素です



主要 な 特質 と 属性

1熱性能

ISOLA 370HRの特徴の一つは,ガラス移行温度 (Tg) 180°Cです.この高いTg値は,PCBが構造的整合性を損なうことなく,高温下で効率的に動作することを保証します0.4 W/MK の熱伝導性により,ユーザーは最適な熱散を期待し,高密度のアプリケーションで過熱のリスクを減らすことができます.



2機械的および化学的耐性

ISOLA 370HRは,低温膨張系数 (CTE) を含め,材料が温度変化によって膨張する量を測定する,例外的な機械特性を示しています.前Tg CTEがZ軸で45ppm/°Cで,X/Y軸で13/14ppm/°Cでさらに,PCBはわずか0.15%の 印象的な水分吸収性を示しています.湿った環境での信頼性の向上.



3電気性能

ISOLA 370HR の電解特性は高周波アプリケーションに合わせて設計されています. 5 GHz で電解常数 (DK) が 3.92 で,同じ周波数で損失触角 (Df) は 0.025 です.,通信機器やその他の高速アプリケーションで最小限の信号損失と最適なパフォーマンスを確保する.



4燃やす可能性と安全基準

安全性はPCB製造における重要な問題です.ISOLA 370HRは厳格なUL94-V0炎症性評価を満たしています.燃焼耐性及び火災時に自滅する能力を示す.この属性は,自動車,医療,航空宇宙分野でのアプリケーションにとって特に重要です.

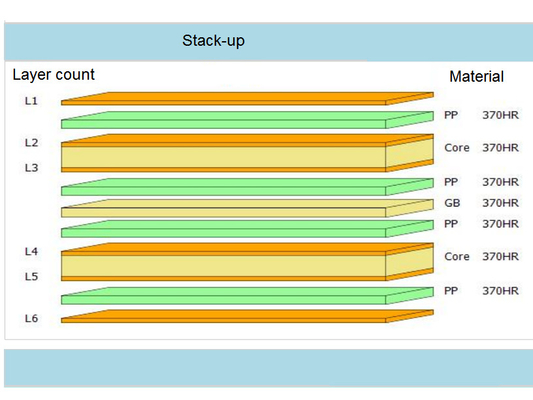

PCB スタックアップと建設
このISOLA 370HRPCBは,シグナル完全性と電源配分を最適にする1.6mmの総厚さの6層のスタックアップを備えています.下) と2つの平面層 (GNDとPWR)完成した銅の重量は内層と外層の両方に1オンス (1.4ミリ) で,表面の仕上げはENIGで,優れた溶接性と耐腐蝕性を提供します.



1.6mm 370HR PCB 6層阻力制御回路板 0



寸法 の 正確さ
板の寸法は40mm x 55mmで,容積は+/- 0.15mm.最小の痕跡/スペースは4/4ミリ,最小の穴サイズは0.2mmに対応する.これらの正確な測定は,複雑な電子アプリケーションで信頼性の高いパフォーマンスを保証します.



典型的な用途

ISOLA 370HRは単なる技術的成果ではなく,様々な分野に応用できる多角的なソリューションです.



- コンピューティング,ストレージ,周辺機器: 信頼性の高い熱管理を必要とする高性能コンピュータ部品に最適です.


- コンシューマー・エレクトロニクス:高熱信頼性のコンパクトな設計を必要とするデバイスに最適です.


- ネットワークと通信: 信号損失を最小限に抑え,高速データ送信をサポートします.


- 医療,産業,機器: 重要なアプリケーションにおける安全性と信頼性を保証します.


- 自動車と輸送: 厳格な安全基準を満たし,一貫したパフォーマンスを提供します


- 航空宇宙・防衛: 操作の整合性を保ちながら 極端な条件に耐えられるように作られています



結論

ISOLA 370HR PCBは,高性能,信頼性,効率的なPCBを求めるエンジニアとデザイナーにとって強力なソリューションです.機械的な耐久性電子デザインを向上させたい人にとって ISOLA 370HRは理想的な選択です製品が最も厳しい条件下で動作できるようにします.



1.6mm 370HR PCB 6層阻力制御回路板 1

製品
商品の詳細
1.6mm 370HR PCB 6層阻力制御回路板
MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS 毎月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
370HR
層数:
6層
PCBのサイズ:
70mm x 70mm = 1PCS, +/- 0.15mm
PCBの厚さ:
1.6mm
銅の重量:
内層/外層: 1オンス (1.4ミリ)
表面塗装:
ENIG
最小注文数量:
1pcs
価格:
USD9.99-99.99/PCS
パッケージの詳細:
掃除袋+カートン
受渡し時間:
8~9 営業日
支払条件:
T/T
供給の能力:
5000PCS 毎月
ハイライト

6層PCB

,

1.6mm PCB

,

370HR PCB

製品説明

高性能多層アプリケーション用に設計された最先端のソリューションであるISOLA 370HR PCBを導入しますポリクラッドが特許を取得した 180°C Tg FR-4 多機能エポキシ樹脂システムで設計熱性能と信頼性が優れているため,要求の高い環境では理想的な選択です.

ISOLA 370HRへの紹介



ISOLA 370HRは,熱性能と信頼性が不可欠な多層PCBアプリケーションのために特別に設計されています.ポリクラドが特許を取得した高性能180°C Tg FR-4多機能エポキシ樹脂システムを使用このPCBは複雑で要求の高い電子環境に適しています 高品質のEガラスガラス導電性アノード繊維 (CAF) の耐性を著しく向上させる長期的に運用の整合性を確保する重要な要素です



主要 な 特質 と 属性

1熱性能

ISOLA 370HRの特徴の一つは,ガラス移行温度 (Tg) 180°Cです.この高いTg値は,PCBが構造的整合性を損なうことなく,高温下で効率的に動作することを保証します0.4 W/MK の熱伝導性により,ユーザーは最適な熱散を期待し,高密度のアプリケーションで過熱のリスクを減らすことができます.



2機械的および化学的耐性

ISOLA 370HRは,低温膨張系数 (CTE) を含め,材料が温度変化によって膨張する量を測定する,例外的な機械特性を示しています.前Tg CTEがZ軸で45ppm/°Cで,X/Y軸で13/14ppm/°Cでさらに,PCBはわずか0.15%の 印象的な水分吸収性を示しています.湿った環境での信頼性の向上.



3電気性能

ISOLA 370HR の電解特性は高周波アプリケーションに合わせて設計されています. 5 GHz で電解常数 (DK) が 3.92 で,同じ周波数で損失触角 (Df) は 0.025 です.,通信機器やその他の高速アプリケーションで最小限の信号損失と最適なパフォーマンスを確保する.



4燃やす可能性と安全基準

安全性はPCB製造における重要な問題です.ISOLA 370HRは厳格なUL94-V0炎症性評価を満たしています.燃焼耐性及び火災時に自滅する能力を示す.この属性は,自動車,医療,航空宇宙分野でのアプリケーションにとって特に重要です.



PCB スタックアップと建設
このISOLA 370HRPCBは,シグナル完全性と電源配分を最適にする1.6mmの総厚さの6層のスタックアップを備えています.下) と2つの平面層 (GNDとPWR)完成した銅の重量は内層と外層の両方に1オンス (1.4ミリ) で,表面の仕上げはENIGで,優れた溶接性と耐腐蝕性を提供します.



1.6mm 370HR PCB 6層阻力制御回路板 0



寸法 の 正確さ
板の寸法は40mm x 55mmで,容積は+/- 0.15mm.最小の痕跡/スペースは4/4ミリ,最小の穴サイズは0.2mmに対応する.これらの正確な測定は,複雑な電子アプリケーションで信頼性の高いパフォーマンスを保証します.



典型的な用途

ISOLA 370HRは単なる技術的成果ではなく,様々な分野に応用できる多角的なソリューションです.



- コンピューティング,ストレージ,周辺機器: 信頼性の高い熱管理を必要とする高性能コンピュータ部品に最適です.


- コンシューマー・エレクトロニクス:高熱信頼性のコンパクトな設計を必要とするデバイスに最適です.


- ネットワークと通信: 信号損失を最小限に抑え,高速データ送信をサポートします.


- 医療,産業,機器: 重要なアプリケーションにおける安全性と信頼性を保証します.


- 自動車と輸送: 厳格な安全基準を満たし,一貫したパフォーマンスを提供します


- 航空宇宙・防衛: 操作の整合性を保ちながら 極端な条件に耐えられるように作られています



結論

ISOLA 370HR PCBは,高性能,信頼性,効率的なPCBを求めるエンジニアとデザイナーにとって強力なソリューションです.機械的な耐久性電子デザインを向上させたい人にとって ISOLA 370HRは理想的な選択です製品が最も厳しい条件下で動作できるようにします.



1.6mm 370HR PCB 6層阻力制御回路板 1
