| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS 毎月 |
IT-180ATC PCBの導入について
IT-180ATCは高度な電子アプリケーションのために設計された高Tg (175°C) 多機能のエポキシラミネートです.優れた熱信頼性と導電性アノード繊維 (CAF) への耐性,IT-180ATCは,自動車,通信,データストレージシステムを含む要求の高い環境に適しています.このラミナートは,最大260°Cの鉛のない組立プロセスに耐えることができます.現代の製造ニーズに適した多角的な選択になります.
材料 の 主要 な 利点
1. 高温ガラス移行温度 (Tg):Tgが175°Cで,IT-180ATCは高温環境でも構造的整合性と電気性能を維持できます.自動車エンジン制御ユニット (ECU) や他の要求の高いアプリケーションに最適化.
2鉛のないプロセスの互換性:IT-180ATCは,鉛のない組み立てプロセスを260°Cまで耐えるように設計されており,現代的な製造基準に適合しています.
3優れた熱膨張特性:PCBは低熱膨張係数 (CTE) を有し,X軸値は11-13ppm/°C,Y軸値は13-15ppm/°Cです.熱循環中の寸法安定性を確保する.
4CAF耐性:材料はCAFに優れた耐性を示しており,導電路が形成される湿った環境で信頼性を維持するために重要です.
テクニカル仕様
IT-180ATC PCBは,厳格な性能基準を満たすために慎重に設計されています.主要仕様には以下が含まれます:
- 変電常数 (DK): 1 GHz で 4.4 と 1 MHz で 4.5 で,有効な信号の整合性をサポートする.
- 分散因数 (Df): 1MHzで0.014,1GHzで0.015で,動作中に最小限のエネルギー損失を示します.
- 耐湿性: 湿度吸収率はわずか0.1%で,IT-180ATCは様々な環境条件に耐える.
- 炎症性評価: 材料は UL94-V0 規格に準拠しており,重要な用途での安全要件を満たすことを保証します.
建設

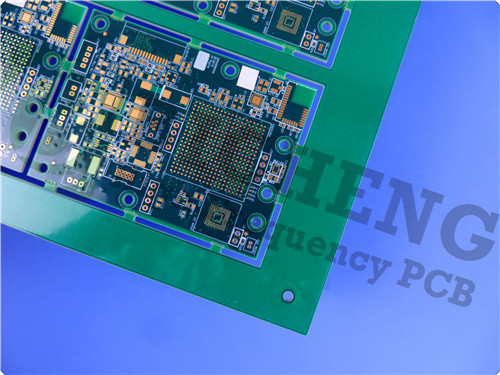

IT-180ATC PCBは,以下の4層の頑丈な構造を備えています.
銅層:0.035mmの銅の4つの層は優れた伝導性を提供します.
- コア素材: 1.03 mm の IT-180ATC コアがプリプレグの層の間に詰め込まれ,熱性能と電気性能に寄与します.
- 完成板厚さ:1.6mm,電子部品のための堅固な基盤を提供します.
- 板の寸法: 130 mm x 175 mm,容積は+/- 0.15 mmで,複雑な設計でも精度が確保されます.
品質保証
送料前に各PCBは 厳格な100%の電気テストを受け IPC2級品質基準に準拠することを保証しますこの細かいプロセスによって 各ボードが 高い性能の期待に応えるように 保証されます顧客に信頼を注ぎ込んでいます
申請
IT-180ATC PCBは,以下を含む様々な用途に最適です.
自動車 エンジンルーム ECU
データ送信のためのバックプレーン
データ保存システム
サーバーとネットワーク機器
電気通信機器
結論
IT-180ATCPCBは,ラミネート技術における驚くべき進歩であり,現代電子アプリケーションのニーズを満たすような比類のない性能特性を提供しています.優れた熱特性IT-180ATCは様々な産業のエンジニアとデザイナーが直面する課題に対応するものです
電子界が進化し続ける中で,IT-180ATC PCBは高需要環境でイノベーションと信頼性をサポートする準備ができています.IT-180ATCがどのようにあなたのプロジェクトを向上させるかについての詳細情報販売チームにご連絡ください 最高品質の製品を提供することに専念しています
|
|
