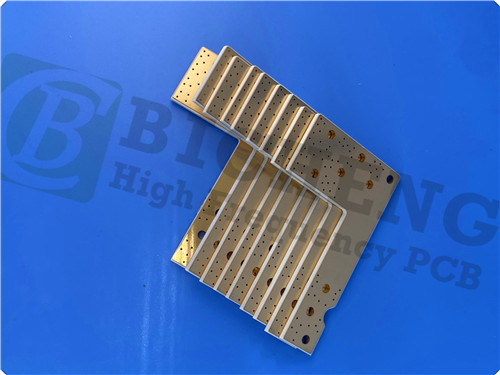

商品の詳細:
お支払配送条件:
|
| 材料: | ロジャースRo4003c | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 117.04mm x 67.11mm=1PCS, +/- 0.15mm | PCBの厚さ: | 0.3 ミリ |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水銀 |
| ハイライト: | 8ml RO4003C PCB,8ミリ 浸水銀回路 PCB,二層浸透銀回路 PCB |
||
ロジャース RO4003C PCBは,PTFE/織物ガラスの優れた電気性能とエポキシ/ガラスの製造能力を組み合わせた革新的なソリューションです.この多用性のあるラミネートは,例外的な信頼性を必要とするアプリケーションのために設計されていますRFやマイクロ波の分野において 変革をもたらすでしょう
ロジャース RO4003C の 主要 な 特徴
優れた電気性能
ロジャース RO4003Cの特徴の一つは, 10 GHz で 3.38 ± 0.05 で測定される介電常数 (Dk) です.高周波アプリケーションで信号の整合性を維持するために不可欠です10 GHz で 0.0027 の消耗因子 を 誇る ほか,最小 の 信号 損失 と 最適 な 性能 を 保証 し ます.
熱安定性
RO4003Cは熱性能で優れている.熱分解温度 (Tg) は280°C (536°F) を超えている.この安定性により,材料は幅広い加工温度でその性質を維持することができます.要求の高い環境に最適です+40 ppm/°C の電解常数 の熱係数は,材料が熱圧下でも電気性能を維持できることを示しています.
熱膨張係数 (CTE)
ロジャース RO4003C の重要な利点の一つは,CTE です.それは銅と密接に一致しています.この類似性は,優れた寸法安定性を可能にします.混合型電解材料を含む多層板では特に重要です低Z軸CTE 46ppm/°Cは,厳しい熱条件下でも,信頼性の高い塗装された透孔品質を保証します.
耐湿性
0.06%の低水分吸収率で,ロジャース RO4003Cは様々な環境条件でうまく動作するように設計されています.この機能は,湿気や変動温度環境でのアプリケーションに特に有益です設計の耐久性や信頼性について エンジニアに安心感を与えます
| 資産 | RO4003C | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.38±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.55 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +40 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.7 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 4.2 × 109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 19650 2 850 19450 (2,821) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 139 (※20.2) 100 (※14.5) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.3 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 11 14 46 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 1.05 (6.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | N/A | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
レイヤースタックアップ
このPCBは2層の硬いPCBとして構成されており,以下の特徴があります.
- 銅層 1: 35 μm
- ロジャーズ 4003C コア: 0.203mm (8ミリ)
- 銅層 2: 35 μm
詳細 な 建設
このボードの寸法は117.04mm x 67.11mm (1片,± 0.15mm) で,最小の痕跡/スペース仕様は4/4ミリであり,最小の穴サイズは0.3mmです.完成板の厚さは0です.3mm外層の銅重量は1オンス (1.4ミリ) に設定されています.
追加仕様
厚さ: 20 μm
- 表面塗装: 浸水銀
- トップ シルクスクリーン:ブラック
- 下のシルクスクリーン: ありません
- トップソールドマスク:
- 底の溶接マスク:
- 電気試験: 輸送前100%電気試験
ロジャース RO4003C の 利点
費用 効率 的 な 処理
ロジャース RO4003Cは,標準的なエポキシ/ガラス材料のように処理するように設計されており,従来のマイクロ波ラミネートと比較して製造コストが低い.品質や性能を犠牲にすることなく 大量のアプリケーションに魅力的な選択肢になります.
多層板の建築に最適
RO4003Cのユニークな特性により,多層ボード (MLB) 構造に特に適しています.その 寸法 の 安定 と 湿度 の 吸収 が 低い の で,板 が 長期 に わたって 信頼 さ れ て 機能 し て いる こと を 保証 する難しい環境でも
典型的な用途
ロジャース RO4003C PCBの汎用性により,以下を含む幅広いアプリケーションで使用できます.
- 携帯電話基地局アンテナと電力増幅器: 通信における接続性と信号品質の向上
- RF識別タグ:様々な設定で効率的な追跡と識別をサポートします.
- 自動車用レーダーとセンサー: 自動車の安全とナビゲーションシステムの改善は,高度な運転支援システム (ADAS) に不可欠です.
- 直接放送衛星のLNB: 衛星通信のための高品質の信号受信を確保する.
結論
ロジャース RO4003C PCBは,PCB技術の重要な進歩を代表し,性能,信頼性,コスト効率の完璧な組み合わせを提供しています.,電気通信,自動車,または衛星通信の分野でもロジャース RO4003C PCBは 革新の限界を押し広げたいエンジニアやデザイナーにとって 不可欠な部品ですロジャース RO4003CでPCBデザインの未来を 抱きしめ 新しい高度にプロジェクトを上げます
