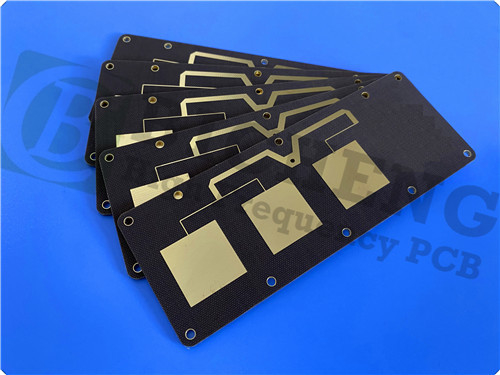

1オンス TLX-8 PCB 信頼性の高いRFソリューション 2層

TLX-8 PCBの発売は,特にRFエンジニアリングとマイクロ波技術分野において,大容量のアンテナアプリケーションにおける重要な進歩を意味しています.,この記事では,技術的仕様,アプリケーション,TLX-8 PCBの利点競争の激しい市場において 注目される理由を強調します

TLX-8の紹介

TLX-8は,幅広いRFアプリケーションで優れた性能で知られるPTFEファイバーグラスラミネートから作られています.このPCBは,低層数マイクロ波設計のために特に有利ですTLX-8は厳しい条件に耐えるように設計されており,高レベルの振動に直面するアプリケーションに適しています.温度変動放射線に曝される.

TLX-8 の主要特性

1. 極端な環境における耐久性: TLX-8 の最も魅力的な特徴の1つは,耐久性です.


- 高い振動: 機械的な動きが故障を招く場合,宇宙打ち上げシステムで使用されるプリントワイヤリングボード (PWB) に最適です.


- 高温: 動作中に激しい熱にさらされるエンジンモジュールに最適です.


- 放射線耐性: NASAの低排気物質基準を満たし,航空宇宙用途に適しています.


- 海上用途:厳しい海環境に対する耐久性により,戦艦のアンテナの信頼性が保証されます.


- 温度安定性: 高い温度範囲で性能を維持し,飛行中の高度計基板に不可欠です.

2優れた電気性能:TLX-8 PCB は,以下の電気性能で優れています.
- 介電常数: 10 GHz で 2.55 ± 0.04 で測定され,一貫した信号の整合性を確保する.


- 消耗因子: 0.0018 の低消耗因子は信号損失を最小限に抑え,全体的なシステムパフォーマンスを向上させます.


- 表面と体積の抵抗性: 高い抵抗性値は,様々な用途での有効性に貢献します.

3機械的および化学的安定性: TLX-8 PCB は以下を誇っています:
- 水分吸収: わずか0.02%の水分吸収率で耐久性と性能長寿を向上させます.


- 燃焼性評価: UL 94 V0 評価により,厳格な防火基準を満たし,敏感な環境で使用できるようにします.

PCBの構造と仕様

このPCBには 2層の硬いスタックアップがあり 性能を向上させる 特殊な構造の詳細があります

- 層組成:
- 銅層 1: 35 μm
- タコニックTLX-8コア: 0.762mm (30ml)
- 銅層 2: 35 μm

- 板の寸法: 85mm x 77mm,容積は+/- 0.15mm
- 完成厚さ: 0.8mm,外層の銅の重さ1オンスで完成した.

この慎重な工学により TLX-8 PCBは レーダーシステムからマイクロ波試験機器まで 様々な用途で 厳格な要求を満たしています

典型的な用途

TLX-8 PCBは,RFおよびマイクロ波分野における幅広い用途のために設計されています.

- レーダーシステム:高振動と高温環境での性能を維持する能力により,レーダー技術に最適です.


- モバイル通信:PIM値が低いTLX-8は,モバイルアプリケーションにおける信号信頼性を向上させます.


- マイクロ波試験装置:このPCBの安定性と性能は,マイクロ波技術における正確な試験と測定に不可欠です.


- 伝送装置: 結合器,スプリッター,コンビナー,増幅器,アンテナで優れているため,効率的な信号伝送に貢献します.

品質保証と利用可能性

各PCBはIPC2級品質基準を遵守し,出荷された各ユニットが性能と信頼性の最高基準を満たしていることを保証します.輸送前に100%の電気テストを行います意図された用途で完璧に機能することを保証します.

TLX-8は世界中で利用可能で,技術者や設計者に RFやマイクロ波の課題に対する強力なソリューションを提供します.

結論

結論として TLX-8 PCB は RF 及びマイクロ波産業の専門家向けに 最先端のソリューションです要求の高いアプリケーションに信頼性の高い選択になりますテクノロジーの限界を 押し広げていく中で TLX-8は PCBプロジェクトにおける 革新と品質の証です

詳細情報や注文は, sales10@bichengpcb.comで販売チームに連絡してください. TLX-8 PCBであなたのプロジェクトを新しい高みに上げましょう!
