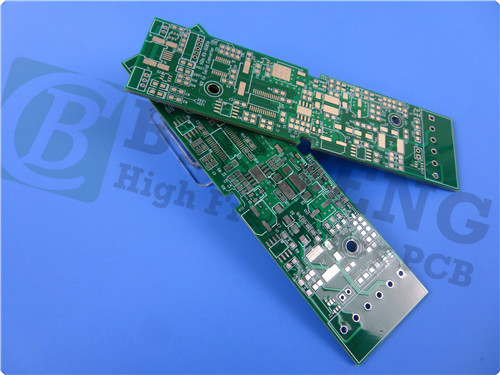

1.6mm TU768 PCB 双面 1OZ 熱気溶接レベル HASL

1.6mm TU768 PCB 双面 1OZ 熱気溶接レベル HASL

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS 毎月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
TU-768 コア - 1.5mm (60mil)
層数:
2層
PCBのサイズ:
110mm x 197mm=1PCS, +/- 0.15mm
PCBの厚さ:
1.6mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
熱気溶接レベル (HASL)
ハイライト:

1.6mm 双面PCB

,

HASL 双面PCB

,

1OZ 双面PCB

製品説明

TU-768の紹介

TU-768とその変種であるTU-768Pは,高品質の織物Eガラスと先進的なエポキシ樹脂システムで組み合わせて製造されています.この独特な組成は,紫外線を阻害する特性を与えることだけでなく,自動光学検査 (AOI) プロセスとの互換性も保証しますTU-768は,厳重な熱サイクルや大規模な組み立て作業に耐えるアプリケーションのために特別に設計されており,エンジニアとメーカーの両方にとって汎用的で信頼性の高い選択となっています.



TU-768 PCB の主要特性



熱安定性と耐性

TU-768の特徴の一つは,高温のガラス移行温度 (Tg) 180°Cである.この特徴は,PCBが性能を損なうことなく高温に耐える必要があるアプリケーションにとって重要です.X軸とY軸の両方で11〜15ppm/°Cの値を持つラミネートの優れた熱膨張系数 (CTE) は,次元安定性を保証します.熱循環中に歪みや脱層の危険を最小限に抑える.



互換性 と 信頼性

TU-768は鉛のないプロセスと完全に互換性があり 現在の製造傾向と環境規制に準拠していますその 優れた 化学 耐性 と 抗 伝導 性 の 陽性 繊維 (CAF) の 特質 は,その 信頼 性 を さらに 強化 し て い ます性能と寿命が重要な高密度アプリケーションに適しています



低損失特質

5GHzと10GHzの両方で4.3の介電常数 (Dk) と,1GHzで0.018の損失触角 (Df) で,TU-768 PCBは優れた信号完整性を示しています.この低損失性能は高周波アプリケーションにとって不可欠です信号の劣化がシステム全体の性能に 大きく影響する場合



1.6mm TU768 PCB 双面 1OZ 熱気溶接レベル HASL 0



施工及び仕様

このPCBは,最適な性能を提供するために精巧に設計された2層の硬いスタックアップを特徴としています.主要な構造詳細には以下が含まれます:



- 層組成:
- 銅層 1: 35 μm
-TU-768 コア: 1.5mm (60ミリ)
- 銅層 2: 35 μm



- 板の寸法: 110mm x 197mm +/- 0.15mm の許容度で,製造の精度を保証します.
- 仕上げ厚さ: 1.6mm,様々な用途のために必要な強さを提供します.
- 表面仕上げ:熱気溶接レベル (HASL),優れた溶接能力と信頼性を保証する.



品質保証

このPCBはIPC2級の品質基準に準拠しており 性能と信頼性の厳格な基準を満たしています機能と品質を保証する.



1.6mm TU768 PCB 双面 1OZ 熱気溶接レベル HASL 1



典型的な用途

TU-768 PCBは様々な用途に設計されており,エンジニアにとって柔軟な選択肢です.



- 消費電子機器:スマートフォンやタブレットなどのコンパクトな形状で信頼性の高いパフォーマンスを要求するデバイスに最適です.


- サーバーとワークステーション:安定性と効率性を要求する高性能コンピューティングアプリケーションに最適です.


- 自動車: 温度変動や振動を含む自動車環境の厳しい条件に耐えるように設計されています.



結論

TU-768PCBは,特殊な熱安定性,化学耐性,低損失特性を提供し,ラミネート技術の重要な進歩を代表しています.堅牢な設計と近代的な製造プロセスに準拠して,様々な部門のエンジニアと製造業者のための信頼できる選択になります革新と技術の限界を 押し広げていく中で TU-768は PCB設計の品質と性能を 証明しています



詳細情報または,TU-768 PCBがどのようにあなたの特定のニーズを満たすかを議論するには, sales10@bichengpcb.comで私たちの販売チームに連絡してください. 前もってありがとう!
