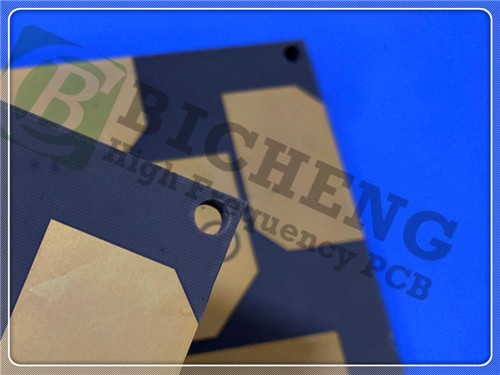

双面ククラッド250PCB 20ml ENIG 完成

ロジャーズ CuClad 250ラミナットを搭載した 新発売のPCBを ご紹介します 電子産業の高性能アプリケーション用に設計された 最先端のソリューションですこの2層の硬いPCBは 優れた電気的および機械的性能を 提供するために 先進的な材料と細心の施工を 組み合わせています要求の高い環境に適しています

ロジャーズ・キュークラッド250の主要特徴

- 介電常数: 10GHz で 2.40 から 2.55 の範囲で,高周波アプリケーションに優れたパフォーマンスを提供します.


- 消耗因子: 印象的な0.0017 10GHzで,低回路損失を保証します.


- 低水分吸収: わずか0.03%で,様々な条件で信頼性を高めます.


- 強い皮の強さ: 14lbs / インチ,耐久性と安定性を保証します.


- 低排出ガス:総質量損失 (TML) 0.01% 水蒸気回復 (WVR) はなく,敏感な用途に最適です.


- クロス・プライス・コンストラクション: 90度向きの交替層を持つ繊維ガラス織物で,機械的および電気的性質が均衡しています.


- 高PTFE/ガラス比: 寸法安定性と熱性能を向上させる.

CuClad 250 の 利点

Rogers CuClad 250 の交叉型構造により,電気と機械の性能が均衡しており,特に以下のような用途に適しています.

- より広い線幅: 高周波のパフォーマンスにとって重要な,より低い挿入損失をサポートします.


- 低回路損失: 信頼性の高い信号完整性を要求するアプリケーションに最適です.


- ダイレクトリコンスタンット均一性:従来の非織物ガラス繊維強化ラミナットと比較してより一貫性があり,Er敏感回路で最適な性能を保証します.

PCB スタックアップと施工の詳細

この2層の硬いPCBには以下の特徴があります

- 銅層 1: 35 μm
- ロジャーズ カークラッド 250 コア:0.508mm (20ミリ)
- 銅層 2: 35 μm

新しく出荷されたPCBの寸法は23.97mm x 30.09mmで,正確なフィットとさまざまなアプリケーションとの互換性を確保するために, ± 0.15mmの許容を許可します.完成板の厚さは0.6mmが提供され,軽量プロフィールを維持しながら堅牢な構造を提供します.

表面の仕上げには,ENIG (無電化ニッケル浸水金) が利用され,優れた溶接性と耐腐蝕性があります.部品の識別を明確にするため,上部のシルクスクリーンが白く印刷されています.表面の溶接マスクは鮮やかな青色で 保護と美学的な魅力の両方を 提供しています

品質保証のため,出荷前に100%の電気テストが行われ,各PCBが厳格な性能基準を満たしていることを保証します.この品質へのコミットメントは,さまざまなアプリケーションで信頼性と機能性を確保することを目的としています.

グラフワークは Gerber RS-274-X 形式で提供され,業界標準の製造プロセスとの互換性を保証します.

品質保証

このPCBは,IPC2級規格に従って製造され,消費電子機器やそれ以上の製品に適した中程度の信頼性を保証します.この品質へのコミットメントは,最高のパフォーマンス基準を満たす製品を受け取ることを保証します.

典型的な用途

Rogers CuClad 250 PCBは 様々な用途に最適です

レーダー:高性能レーダーシステムで,精度と信頼性が求められます.
- 電子対策: 先進的な防衛アプリケーションに有効です
- マイクロ波部品:低騒音増幅器 (LNA),フィルター,カップラー,および他のマイクロ波アプリケーションに最適です.

利用可能性

ロジャーズ CuClad 250 PCBは 世界中で利用できます 特定のプロジェクトニーズを満たす準備ができていますこのPCBは,優れた性能を提供するように設計されています..

結論

高周波のアプリケーションで卓越した設計で 先進的な材料と 堅牢な構造で厳格な品質基準このPCBは,要求する電子プロジェクトのためのあなたのゴー-ツーソリューションです. このPCBの任意の問い合わせのために今日私たちに連絡してください.
