| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS 毎月 |
RT/デュロイド 5880の紹介
RT/duroid 5880は,PTFEとガラスマイクロファイバーを組み合わせた高周波ラミネートです.この複合材料は,精密なストライラインとマイクロストライプ回路アプリケーションのために設計されています.異なるパネルに匹敵しない変電圧の均一性を提供するランダムに指向されたマイクロファイバーは,この均一性を促進し,幅広い周波数範囲で一貫したパフォーマンスを保証します.RT カーボン帯とそれ以上の範囲に及ぶアプリケーションに特に有効である現代の電子設計における不可欠な部品です
主要 な 特徴
RT/duroid 5880 PCBにはいくつかの特徴があります.
ダイレクトリコンスタンット: 2 の一貫した値210 GHz / 23°Cで 0.02 の狭い許容度で,信頼性の高い信号伝播を保証します.
分散因子: 10 GHz で 0.0009 の非常に低い分散因子はエネルギー損失を最小限に抑え,高周波回路の効率を向上させる.
変電圧定量的温度係数 (TCDk): TCDk が -125 ppm/°C で,PCB は温度範囲で安定した性能を維持する.
湿度吸収: 湿度吸収率はわずか0.02%で,このPCBは高湿度環境に最適で,時間の経過とともに劣化を防ぐことができます.
異極性特性:PCBは異極性振る舞いを示し,X軸に沿って熱膨張係数 (CTE) は31ppm/°C,Y軸に沿って48ppm/°C,Z軸に沿って237ppm/°Cである.
| NT1 標準値 NT1 標準値 | ||||||
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 2.20 2.20±0.02スペック |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| ダイレクトレクトル常数,ε設計 | 2.2 | Z | N/A | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 熱系数 ε | -125 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 容積抵抗性 | 2 × 107 | Z | モームcm | C/96/35/90 について | ASTM D 257 | |
| 表面抵抗性 | 3 × 107 | Z | ほら | C/96/35/90 について | ASTM D 257 | |
| 特定熱量 | 0.96(0.23) | N/A | j/g/k (カロリー/g/c) |
N/A | 計算した | |
| 張力モジュール | 23°Cで試験する | 100°Cでの試験 | N/A | MPa (kpsi) | A について | ASTM D 638 |
| 1070 (((156) | 450 ((65) | X について | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| 極限 の ストレス | 29(4.2) | 20(2.9) | X について | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 究極 の ストレス | 6 | 7.2 | X について | % | ||
| 4.9 | 5.8 | Y | ||||
| 圧縮モジュール | 710(103) | 500 (((73) | X について | MPa (kpsi) | A について | ASTM D 695 |
| 710(103) | 500 (((73) | Y | ||||
| 940(136) | 670 ((97) | Z | ||||
| 極限 の ストレス | 27(3.9) | 22(3.2) | X について | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43 (6.3) | Z | ||||
| 究極 の ストレス | 8.5 | 8.4 | X について | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 水分吸収 | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導性 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 熱膨張係数 | 31 48 237 |
X について Y Z |
ppm/°C | 0〜100°C | IPC-TM-650 2 試行錯誤した4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| 密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 銅皮 | 31.2 ((5.5) | N/A | プレス (N/mm) | 1oz ((35mm) EDCフイル 溶接水面の後 |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | N/A | N/A | N/A | UL 94 | |
| 鉛のないプロセス 互換性 | そうだ | N/A | N/A | N/A | N/A | |
利益
RT/duroid 5880 PCB は,様々な用途での利用性を高める多くの利点があります.
均一な電気性能: 幅広い周波数範囲で一貫した電気性能が達成され,要求の高いアプリケーションで信頼性が確保されます.
機械化: 材料は簡単に切断,切削,機械化され,設計および製造プロセスに柔軟性があります.
化学耐性: PCB 製造に使用される溶媒や反応剤に対する耐性は耐久性や長寿性を高めます.
湿った環境に最適:低湿度吸収率は,他の材料が失敗する高湿度環境でのアプリケーションに適しています.
証明された信頼性: 確立された材料として認識されているRT/duroid 5880は,強化されたPTFE材料の中で低電気損失で知られています.

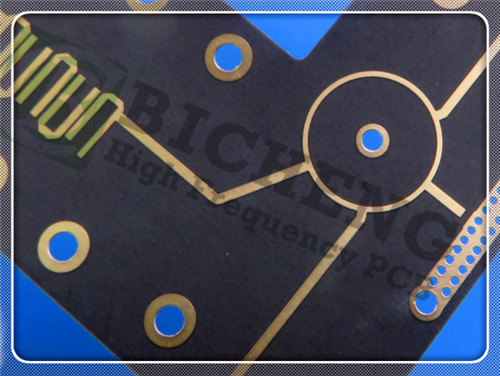

PCBの構造と仕様
RT/デュロイド 5880 2層硬いPCBは精密で細部に注意を払って作られています
スタックアップ:PCBには,0.254mm (10ml) の RT/デュロイド5880のコアを取り巻く2つの銅層 (それぞれ35μm) があります.
板の寸法:寸法は50mm×45mmで,容積は±0.15mmで,様々なデザインへの統合を容易にする.
最小の痕跡/スペース: 最小の痕跡と空間は5/4ミリで,性能を損なうことなく高密度の設計が可能である.
最小穴の大きさ:0.2mmの最小穴の大きさは,さまざまな部品の足跡をサポートします.
完成した厚さ: 完成した板の厚さは0.4mmで,外側の銅重量は1オンス (1.4ミリ).
表面仕上げ: 浸し金 を 塗り込み,優れた 電動性能 と 環境 要因 に 対し て の 保護 を 保証 する.
シルクスクリーンと溶接マスク:上部のシルクスクリーンが白で印刷され,上部の溶接マスクはマットグリーンで,下部のシルクスクリーンまたは溶接マスクは含まれていません.
バイアス:PCBには合計42つのバイアスがあり,指定されたICパッドに銅の詰め込みがあります.
試験: 運送前に,機能性と信頼性を確保するために,厳格な100%の電気試験が行われます.
品質保証
高水準を維持するために,RT/デュロイド 5880 PCBはIPC-Class-2品質基準に準拠しています.この品質へのコミットメントは,顧客が厳格な性能要件を満たす製品を受け取ることを保証します.
典型的な用途
このPCBは,以下を含む様々な用途に適していると考えられます.
商用航空会社のブロードバンドアンテナ
マイクロストライプとストライプライン回路
ミリメートル波の応用
レーダーシステム
ガイドシステム
ポイント対ポイントデジタルラジオアンテナ
RT/duroid 5880 2層硬いPCBは,現代の電子アプリケーションの厳しい要求に応えるように設計された高性能で信頼性の高いソリューションとして位置づけられています.
|
|
