| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |
紹介
DBC-ZTAセラミック基板は,セラミックPCB技術の重要な進歩を表しています.この基板は,アル2O3セラミックにジルコニウムをドーピングすることで,より高い信頼性と性能を提供します.中程度の電力を消費するアプリケーションに理想的な選択肢となります費用対効果の高い製造とジルコニアの優れた性質を組み合わせて,DBC-ZTAセラミックPCBは,現代産業の要求に応えるように設計されています.
信頼性 と 費用 効率 を 向上 さ せる
DBC-Al と比べると2オー3DBC-ZTAセラミック基板はより高い信頼性を有し,困難な条件下で長期間の性能を保証します.
AMBの銅層ラミネートよりも大きな価格優位性があるため,中等電力用途では費用対効果の高い選択肢となっています.
優れた熱性能
DBC-ZTAセラミック基板の熱伝導性は25°Cで26W/m·Kに達し,効率的な熱散を保証する.
熱膨張係数 (CTE) は40°C~400°Cの温度範囲で7.5×10−6/Kで,熱ストレスを最小限に抑え耐久性を向上させる.
高電流持ち能力
大電流を運ぶように設計されたDBC-ZTAセラミック基板は,高出力を要求するアプリケーションに理想的です.
デザイン を 調整 できる
基板は,特定の要求を満たすために,異なる陶器厚さ,銅層厚さ,および表面処理方法のオプションで調整することができます.

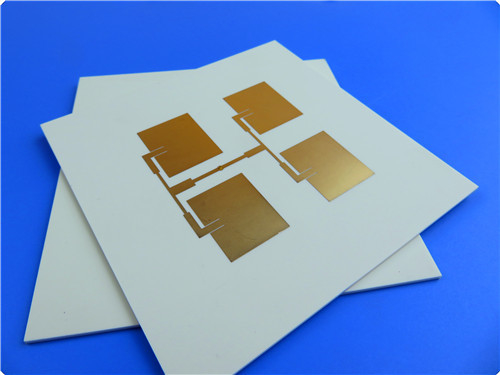

PCBスタックアップ:
2層硬いPCB
Copper_layer_1: 35 μm
ZrO2 セラミック: 1.0 mm
Copper_layer_2: 35 μm
PCB 構造の詳細
板の寸法
PCBの尺寸は75mm×75mmで,寸法許容量は±0.15mmです.この正確なサイズ設定は,幅広いアプリケーションと囲いとの互換性を保証します.
最小の痕跡/空間
最小のトラス幅と距離はそれぞれ15/17ミリである.この設計能力により,信頼性の高い電気性能を維持しながら高密度回路が可能である.
穴の最小サイズ
PCBの最小の穴の大きさは 0.6 mm で,構造的整合性を維持しながら標準部品とコネクタとの互換性を保証します.
完成板の厚さ
完成したPCBの総厚さは1.1mmです.このコンパクトなデザインにより,スペースが重要な要因であるアプリケーションに適しています.
銅重量 (内層/外層)
内層と外層の両方が,銅重さ1オンス (1.4ミリ) を有し,優れた伝導性と電流承載能力を備えています.
表面塗装
PCBには浸し金表面仕上げがあり,溶接性,耐腐蝕性,全体的な耐久性を高めます.
電気試験
各PCBは出荷前に100%の電気テストを受けます すべての回路が要求された仕様と性能基準を満たしていることを確認します
DBC-ZTAセラミックPCBは,高い信頼性とパフォーマンスを保証するIPC-Class-2品質基準に準拠しています. アートワークファイルはGerber RS-274-X形式で提供されています.製品は世界中に利用できますグローバルプロジェクトに利用できるようにする.
DBC-ZTAセラミックPCBは,高い信頼性と性能を必要とする産業で広く使用されています.
白い物:家電の耐久性と効率性を確保する
電気自動車:EVシステムにおける高電力アプリケーションをサポートする.
光伏インバーター:太陽光発電システムの性能向上
風力タービン:再生可能エネルギーに信頼性の高い電力ソリューションを提供すること
周波数変換器と中断しない電源 (UPS):重要なアプリケーションで安定した電力を供給します
|
|
