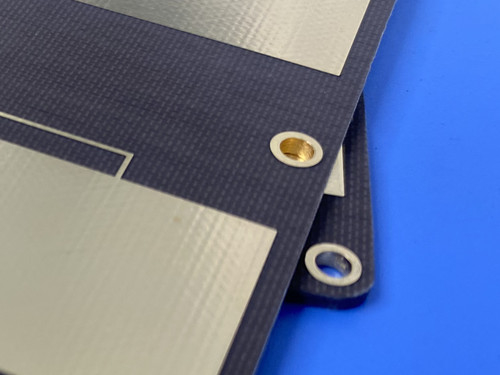

TLX-8 PCB 20mil 0.6mm 双面印刷回路板

タコニックTLX-8から製造された 2層PCBをご紹介します 高性能RFアプリケーションの厳しい要求に応えるように設計されていますこの記事この特殊な製品の構造の詳細や 材料の特性 機能や用途を調査します

PCB 構造の詳細

2層PCBは以下の仕様を誇っています

- 基礎材料:TLX-8,高性能PTFEファイバーグラスラミネート RFアプリケーションに理想的です


- 層数: 2つの層で,サイズと性能のバランスが最適です.


- 板の寸法: 190mm x 150mm +/- 0.15mm の許容度で,精密な製造と統合を可能にします.


最小の痕跡/空間: 4/5ミリ,現代電子機器にとって重要な密度の高い回路の配置に対応する.


- 最小の穴の大きさ:0.25mm 小さい部品の統合をサポートする


- 完成板 厚さ:0.6mm 軽量プロフィールを確保


- 完成した銅重量: 1オンス (1.4ミリ) 外層で,堅牢な接続性を提供します.


厚さ: 20μm,信頼性と性能を向上させる.


- 表面仕上げ: 電気のないニッケル 電気のないパラディウムと浸水金 (ENEPIG), 優れた溶接性と耐腐蝕性を保証する.


- シルクスクリーンと溶接マスク: 設計の柔軟性を最大限に保つため,使用していない.


- 電気テスト: すべてのボードは,信頼性の保証のために出荷前に100%の電気テストを受けます.

PCBスタックアップ

2層PCBのスタックアップは以下で構成されています.

- 銅層 1: 35 μm
- タコニックTLX-8コア:0.508mm (20ml)
- 銅層 2: 35 μm

この構成により電力の性能が最適化され,高周波アプリケーションに適しています.

材料情報:タコニックTLX-8

TLX-8の概要

タコニックTLX-8は,幅広いRFアプリケーションで信頼性があることで知られるPTFEファイバーグラスラミネートです.その 多用性 は,様々な 厚さ や 銅 層 の 選べる 仕様 に よっ て 得 られ ます低層数を持つマイクロ波設計に適している.主な特徴は:

- クリープ耐性:宇宙打ち上げなどの高レベルの振動にさらされるアプリケーションに最適です.


- 高温曝露:エンジンモジュールで使用するのに適しています.


- 放射線耐性:宇宙用途に使用される部品に有効です.


- 極端な環境耐性: 海上や飛行中に耐えるように設計されています.

TLX-8 の利点

1優れたPIM値:RF性能に不可欠な -160 dBc以下のレベルを達成する.


2機械的および熱性: 極端な条件に耐えられる頑丈な特性.


3低安定Dk: 信号損失を最小限に保ち,RFアプリケーションにとって重要です.


4次元安定性: 構造の整合性を維持する.


5低水分吸収:環境要因から保護します.

典型的な用途

2層PCBは様々な用途に最適です

- レーダーシステム:正確な追跡と検出のために不可欠です.


- モバイル通信:最先端の通信技術の支援


- マイクロ波試験装置:RF部品の試験に最適です.


- マイクロ波伝送装置: 効率的な信号伝送を促進する


- カップラー,スプリッター,アンプ:RF信号管理の重要な部品


- 高周波用には最適だ

結論

結論として,新しい2層PCBは タコニックTLX-8から作られ, ENEPIGの表面仕上げで PCB技術の頂点を示しています.頑丈な構造このPCBは,電信から航空宇宙まで様々な産業のニーズを満たすために設計されています.

信頼性,性能,革新性を選択します. 私たちは,最高の品質の製品を顧客に提供することにコミットしています.

問い合わせや注文の場合は,今すぐ販売チームに連絡してください!
