| PCB Material: | RO4350B - 0.254 mm (10mil), S1000-2M - 0.254 mm (10mil) | Layer Count: | 6-layer |
|---|---|---|---|
| PCB Size: | 76.5mm x 83mm=1PCS, +/- 0.15mm | PCB Thickness: | 1.5 mm |
| Copper Weight: | 1oz (1.4 mils) inner/outer layers | Surface Finish: | Electroless Nickel Immersion Gold (ENIG) |
| Solder Mask: | Blue | Silkscreen: | White |
| ハイライト: | 6層のハイブリッドPCB,10ml RO4350B ハイブリッド PCB,1.5mm ENIGハイブリッドPCB |
||

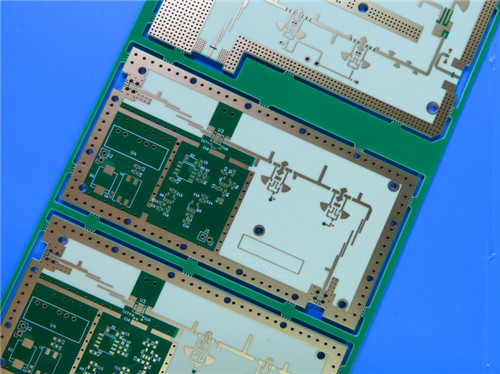

高性能6層硬いPCBを紹介します 専門的に設計され 幅広い高度な電子アプリケーションに対応しています このPCBは 最高品質の材料と精密な工学を使って設計されています卓越した信頼性と性能を保証する.
PCB 製造
この6層のPCBはRO4350BとS1000-2M材料の組み合わせで細心の注意を払って設計されています.ボードの寸法は76.5mm x 83mmで,完成厚さは1.5mmです.建設には:
- 基礎材料: RO4350B,優れた電気性能で知られ,S1000-2M,熱管理と信頼性を向上させる.
- 層組成: スタックアップは,銅とプレプレグの相変わらずの層で構成され,最適な信号完全性と熱安定性を保証します.
基本規格
- 最低の痕跡/スペース: 4/4ミリ
- 最小穴の大きさ: 0.3mm
- 表面仕上げ: 電気のないニッケル浸し金 (ENIG), 優れた溶接性と耐腐蝕性
- 電気試験:各ボードは出荷前に100%電気試験を受け,品質と信頼性を保証します.
物質 的 な 利点
RO4350B
RO4350Bは,エポキシ/ガラスの製造可能性とセラミック材料の電気性能を組み合わせた高性能ラミネートである.主な特徴は以下の通りである:
- 介電常数 (Dk): 10GHzで約3.48の安定値を保持し,高周波アプリケーションにとって重要です.
- 熱膨張係数 (CTE):RO4350BのCTEは銅のCTEと密接に一致し,溶接と動作中に最小限の熱圧と優れた寸法安定性を保証します.
- 高温ガラス移行温度 (Tg):Tgが280°C (536°F) を超えると,RO4350Bは高温環境に適しており,要求の高いアプリケーションに最適です.
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
S1000-2M
S1000-2M は RO4350B を補完し,以下を提示する.
- 低Z軸CTE:この特性により,特に熱循環状況では,塗装された透孔の信頼性が向上します.
- 鉛のない互換性:S1000-2Mは環境に優しい製造プロセスをサポートし,現代のコンプライアンス基準に適しています.
- 優れた機械加工性:この材料は信頼性を損なうことなく複雑な設計を可能にします.
申請
この6層の硬いPCBは,その堅牢な仕様と材料の優位性により,以下を含む様々な用途に最適です.
- 商用航空のブロードバンドアンテナ:航空環境で信頼性の高い接続を提供
- マイクロストライプとストライプライン回路:信号の整合性が極めて重要なRFおよびマイクロ波アプリケーションにとって不可欠です.
レーダーシステム: 高精度で複雑なレーダー技術に対応する.
- 誘導システム: ナビゲーション・制御システムの正確かつ信頼性の高い性能を保証する.
- ポイント・トゥ・ポイント・デジタル・ラジオ・アンテナ**:高速データ送信を容易にする.
準拠と品質保証
品質へのコミットメントは 厳格なテストプロセスで明らかです業界基準を満たす製品や 基準を超えた製品を提供できるようにします.
さらに 世界中でのPCBの利用可能性は 世界中の顧客が この最先端技術にアクセスできるということですプロジェクトが利用可能な最高の材料と製造プロセスから恩恵を受けることを保証します.
結論
RO4350BとS1000-2Mから製造された 6層硬いPCBは PCB技術の大きな進歩ですそして様々な用途現代の電子機器の複雑な要求に応えるように設計されています
航空宇宙,通信,または先進的な消費者電子機器に関わっていても 6層PCBを選択すると,信頼性,効率性,パフォーマンスで設計力を高めます.私たちのPCBが次のレベルにあなたのプロジェクトを上げることができる方法についてより多くのことを学ぶために今日私たちに連絡してください.
