RO4350BとRO3010基板多層回路板のハイブリッドPCB

説明
材料: RO4350B; RO3010 厚さ: 3.14mm
レイヤー数: 12層 プリント基板のサイズ: 107mm×91.5mm 2個
はんだマスク: シルクスクリーン:
銅の重量: 外層: 1オンス;内層: 0.5オンス 表面仕上げ: イマージョンゴールド
ハイライト:

浸透金ポリマイド 柔軟PCB

,

単面ポリマイド柔軟PCB

,

SF201 ポリアミド 柔軟PCB

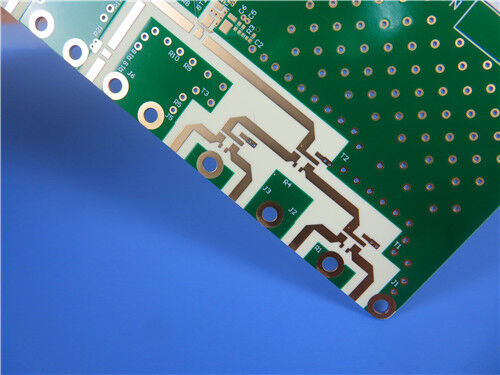

12層RO4350B&RO3010ハイブリッド高周波PCBは,高密度マイクロ波およびブロードバンド通信システムのために設計された高精度マルチダイレクトリックRF回路板です.このカスタム12層ハイブリッドPCBは,プロの混合スタッキング構造を採用, 4ml RO4350B を上下外層,中間コア層に5mil / 10mil / 25mil RO3010高Dkマイクロ波基板を搭載するそしてRO4450Fプリプレグは,スタックアップ全体に結合する介電材料として.



このPCBは,標準的な差別化銅構成を適用します:強固な高周波信号伝達と電流伝導のために外層のために1ozの銅と0.超細い線路路と高密度のレイアウトをサポートするために内層のための銅5オンス. It features green solder mask with white silkscreen and premium nickel-free Palladium Gold surface finish to eliminate nickel-layer signal interference and deliver superior high-frequency conductivity and oxidation resistance107mm × 91.5mm の板の寸法 (一組あたり2個) と複雑な多グループブラインドによる構造,この12層ハイブリッドボードはRO4350B低損失ブロードバンド安定性とRO3010高Dkミニチュア化利点を組み合わせています高性能のRFとマイクロ波装置のコンパクトなアプリケーションに最適です.



12層のRO4350BとRO3010ハイブリッドPCBの仕様

パラメータ項目 詳細な仕様
PCB 層数 12層のハイ周波混合型介電PCB
積み重ね材料の配置 上/下: 4mil RO4350B; 内核: 5mil / 10mil / 25mil RO3010; 結合プレプレグ: RO4450F
銅の重量 外層: 1オンス; 内層: 0.5オンス
表面塗装 超安定な高周波伝導性のために,ニッケルのないパラジウムゴールド塗装
溶接マスク & シルクスクリーン 透明なマークと耐久性のある回路保護のための白いシルクスクリーンと緑色溶接マスク
板の寸法 107mm × 91.5mm 2枚
盲目経路構造 L1-L2,L2-L5,L2-L6,L2-L8,L1-L9,L10-L12,L3-L12 多グループ精密盲導管
主要な材料の特徴 RO4350B:低Dfブロードバンド安定性; RO3010:高Dk小型化性能; RO4450F:高信頼性結合
品質基準 IPC-Class-2 合格,鉛のない組成と互換性,高周波回路の信頼性基準

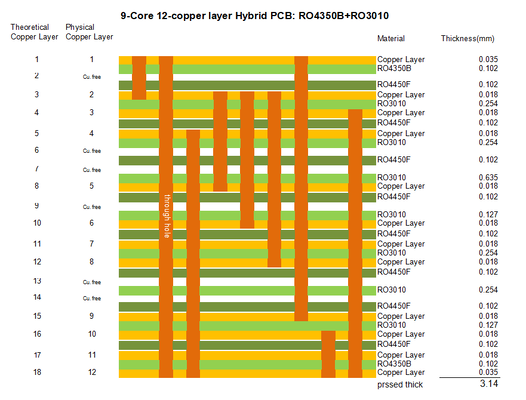

12層のハイブリッドPCBスタックアップ

RO4350BとRO3010基板多層回路板のハイブリッドPCB 0



RO4350Bとは何か? 低損失ブロードバンド高周波ラミネート

RO4350Bは,Rogers RO4000シリーズに属する高級ガラス強化炭化水素セラミックラミネートです.商業用RFおよびマイクロ波回路の主要な高性能基板として広く認識されています安定した介電常数 (Dk=3.48) と極低の消耗因数 (Df=0.0037 @10GHz) を提供する.RO4350Bは,非常に広い周波数スペクトルで一貫した電気性能を維持します, ブロードバンド高周波運用に最小限の信号衰弱を保証する.



複雑な特殊加工を必要とする従来のPTFE材料とは異なり,RO4350Bは標準FR-4製造ワークフローと完全に互換性のある優れた製造能力を備えています.専門的な治療を必要としません自動PCB加工機器をサポートし,大量生産に適しています. 高熱安定性と銅ホイールとの信頼性の高いCTEマッチングにより,RO4350Bは層脱層を防止します.繰り返しの溶接と熱循環中に裂け目と熱変形によって優れたブロードバンド安定性,低挿入損失,高電力処理能力により,高周波ハイブリッドPCB設計のための好ましい外層材料となっています.



RO4350BとRO3010基板多層回路板のハイブリッドPCB 1



RO4350B データシート

RO4350B 典型的な値
資産 RO4350B 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.48±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3.66 Z   8〜40 GHz 分相長法
消耗因子 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε +50 Z ppm/°C -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 1.2 × 1010   MΩ.cm コンド A IPC-TM-650 2 試行錯誤した5.17.1
表面抵抗性 5.7×109   コンド A IPC-TM-650 2 試行錯誤した5.17.1
電力の強さ 31.2 ((780) Z Kv/mm ((v/ml) 0.51mm ((0.020") IPC-TM-650 2 試行錯誤した5.6.2
張力モジュール 16767 (((2,432)
14,153 ((2,053)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
張力強度 203 (※29.5)
130(18.9)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
折りたたみ力 255
(37)
  MPa
(KPSI)
  IPC-TM-650 2 試行錯誤した4.4
次元安定性 <0.5 X,Y mm/m
(ミリ/インチ)
エッチ+E2/150°C後 IPC-TM-650 2 試行錯誤した4.39A
熱膨張の係数 10
12
32
X について
Y
Z
ppm/°C -55°Cから288°C IPC-TM-650 2 試行錯誤した4.41
Tg >280   °C TMA A について IPC-TM-650 2 試行錯誤した4.24.3
Td 390   °C TGA   ASTM D 3850
熱伝導性 0.69   W/M/oK 80°C ASTM C518
水分吸収 0.06   % 48時間潜水 0.060"
サンプル温度 50°C
ASTM D 570
密度 1.86   gm/cm3 23°C ASTM D 792
銅皮の強度 0.88
(5.0)
  N/mm
(PLI)
溶接後 フロー 1オンス
EDC フィルム
IPC-TM-650 2 試行錯誤した4.8
炎症性 (3)V-0       UL 94
鉛のないプロセス 互換性 そうだ



RO4350BとRO3010基板多層回路板のハイブリッドPCB 2



RO4350Bラミネート申請

ワイヤレス通信インフラストラクチャ5G/6Gベースステーション RF フロントエンドモジュール,ブロードバンドアンテナボード,パワーアンプ (PA) と低ノイズアンプ (LNA)



マイクロ波とRF装置:ブロードバンドマイクロ波システムのための高周波フィルター,カップラー,スプリッター,インペダンスのマッチングネットワーク



自動車用高周波システム:77GHz自動車用ミリ波レーダー,適応型クルーズコントロール,車両安全監視モジュール



精密試験・測定装置:高周波試験装置,信号受信および処理回路板



航空宇宙・防衛電子:高熱安定性とブロードバンド一貫性を必要とする低挿入損失RF回路



RO3010 は 何 です か

RO3010は高性能セラミックで満たされたPTFE複合材料ですラミネートロジャース RO3000シリーズから,特にコンパクトで小型化されたマイクロ波回路設計のために設計されています. Dk=10.2±0の高かつ安定した介電常数を持っています.30 と Df=0 の極低の消耗因子.0022 @10GHzで,超低周波の信号損失を保持しながら,電路の大きさを大幅に減らすことができます.この高Dk特性により,設計者はRFコンポーネントを小型化することができます.アンテナを含むフィルターとコップラー,空間が限られた高密度電子機器用.



RO3010 資料表

RO3010 典型的な値
資産 RO3010 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 10.2±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 11.2 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε - 395 Z ppm/°C 10 GHz -50°C150まで°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.35
0.31
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 105   MΩ.cm コンド A IPC25.17.1
表面抵抗性 105   コンド A IPC25.17.1
張力モジュール 1902
1934
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.05   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.8   j/g/k   計算した
熱伝導性 0.95   W/M/K 50°C ASTM D 5470
熱膨張の係数
(−55から288まで)
°C)
13
11
16
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °CTGA   ASTM D 3850
密度 2.8   gm/cm3 23°C ASTM D 792
銅皮の強度 9.4   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



RO3010ラミネート申請

ミニチュア化RF部品:空間が限られた無線デバイスのためのコンパクトアンテナ,マイクロフィルター,ミニチュアカップラー



高密度多層PCB:サイズ削減と安定した高周波性能を必要とする高層ハイブリッドスタッキングボード



衛星・マイクロ波通信狭帯域の高精度信号処理とトランス受信モジュール



工業用高周波センサー:複雑な環境条件下で動作する高安定度マイクロ波センサーと検出装置
