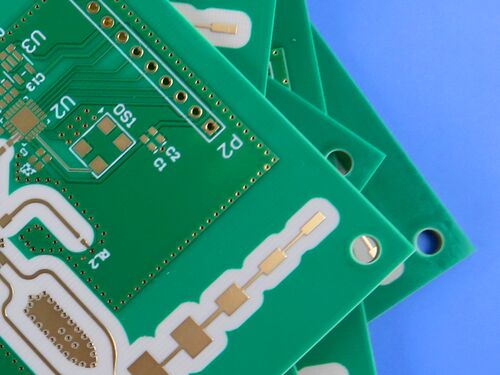

商品の詳細:
|
| 基材: | RO4350B + 高Tg 170℃ FR-4 | レイヤー数: | 4層 |
|---|---|---|---|
| プリント基板の厚さ: | 1.55mm | プリント基板サイズ: | 1 個あたり 35mm x 25mm、公差 +/- 0.15mm |
| 銅の重量: | 内層と外層の両方で1オンス（1.4ミル） | 表面仕上げ: | 電気のないニッケル浸水金 (ENIG) |
| はんだマスク: | 緑 | シルクスクリーン: | 白 |
| ハイライト: | 4層ハイブリッドPCB RO4350B,ブラインドビア 高Tg FR4 PCB,ブラインドビア付き多層PCB |
||
これはハイブリッドPCBロジャーズ RO4350B高周波ラミナットと高Tg 170°C FR-4を組み合わせた材料を使用し,優れた性能と構造安定性を保証します.緑色の溶接マスク高信頼性の電子アプリケーションの要件を満たすための正確な次元制御と厳格な品質基準に補完されます.
PCB 検出アイルs
| 建設パラメータ | 仕様 |
| 基礎材料 | RO4350B + 高Tg 170°C FR-4 |
| 層数 | 4層 |
| 板の寸法 | 35mm × 25mm × 25mm × 25mm × 35mm × 25mm × 25mm × 35mm × 25mm × 25mm × 25mm × 35mm × 25mm × 25mm × 35mm × 25mm × 25mm × 35mm × 25mm × 25mm × 35mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 25mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × 30mm × |
| 最小の痕跡/空間 | 4/4ミリ |
| 穴の最小サイズ | 0.30mm |
| バイアス | 層3 (L3) と層4 (L4) の間の盲点 |
| 完成板の厚さ | 1.55mm |
| 完成したCu重量 | 内層と外層の両方に1オンス (1.4ミリ) |
| 塗装の厚さによって | 20 μm |
| 表面仕上げ | 電気のないニッケル浸水金 (ENIG) |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | ホワイト |
| トップソールドマスク | 緑色 |
| 下の溶接マスク | 緑色 |
| 阻力制御 | 50ohm (上側),5/8ミリ差点ペア |
| 品質試験 | 100% 輸送前に行われた電気試験 |
PCB スタック-上へ

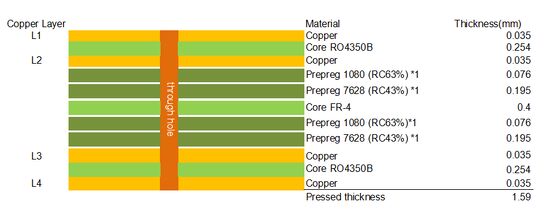

これは4層の硬いPCBで,積み重ね構造 (上から下へ) は次のとおりです.
| 層の種類 | 仕様 (上から下へ) |
| 銅層 | Copper_layer_1: 35 μm |
| 介電層 | RO4350B:0.254ミリ (10ミリ) |
| 銅層 | Copper_layer_2: 35 μm |
| プレプレグ層 | 1080 RC63% |
| プレプレグ層 | 7628 (43%) |
| コア層 | 高Tg 170°C FR-4: 0.4mm |
| プレプレグ層 | 1080 RC63% |
| プレプレグ層 | 7628 (43%) |
| 銅層 | 銅_層_3: 35 μm |
| 介電層 | RO4350B:0.254ミリ (10ミリ) |
| 銅層 | Copper_layer_4: 35 μm |
絵画の種類
正確で効率的なPCB製造を保証するために,このPCBの設計図はGerber RS-274-X形式で,PCB製造のための業界標準ファイル形式です.
品質基準
このPCBは,印刷回路板の広く採用されている業界標準である IPC-Class-2 規格に厳格に準拠して製造され検査されています.IPC-Class-2は,一般電子製品に対する要件を規定する.典型的なアプリケーションで信頼性の高いパフォーマンスを保証します.
利用可能性
このPCBは世界中で提供されています with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.
RO4350B 材料の紹介
ロジャース RO4350Bの材料は独占の織物ガラス強化炭化水素/セラミックスで,PTFE/織物ガラスに近い電気性能とエポキシ/ガラスの製造可能性があります.
RO4350Bラミナットは,電解常数 (Dk) を厳格に制御し,標準エポキシ/ガラスと同じ加工方法を使用して低損失を維持します.従来のマイクロ波ラミネート の 価格 の わずかな 部分 に 入手 でき ますRO4350Bラミナットは,PTFEベースの材料とは異なり,特別な穴の処理や取り扱いの手順を必要としません.これらの材料はUL 94 V-0を評価しています.活性装置と高功率RF設計に適している.
RO4350B材料の熱膨張係数 (CTE) は,回路設計者にとっていくつかの重要な利点を提供します.その膨張係数は銅と同じです.優れた寸法安定性を確保する 混合型ダイレクト多層板構造の重要な特性RO4350Bラミナットの低Z軸CTEは,厳しい熱ショックアプリケーションでも,信頼性の高い塗装された透孔品質を保証します.さらに,RO4350B材料はTg >280°C (536°F) を有します.拡張特性が回路処理温度の範囲全体で安定しているため.
RO4350B材料の特徴
| 物質 的 な 財産 | 仕様 |
| 変電常数 (Dk) | 3.48 +/-0.05 10GHz/23°Cで |
| 消耗因子 | 0.0037 10GHz/23°Cで |
| 熱伝導性 | 0.69 W/m/°K |
| 熱膨張係数 (CTE) | X軸 10ppm/°C,Y軸 12ppm/°C,Z軸 32ppm/°C |
| 高Tg値 | >280 °C |
| 低水吸収 | 00.06% |
典型的な用途
概要
この4層PCBは技術者にとって理想的なソリューションです 設計者にとって高い信頼性と安定した信号伝送を追求する電子製品メーカーとRFシステムインテグレーター航空通信,ミリ波システム,レーダーおよびガイドシステムを含む高周波アプリケーションの高性能要件を効果的に満たす.
