商品の詳細:
|
| 基材: | RO4350B+FR4; RO4003C + FR4; F4B + FR4; | レイヤー数: | 4層、6層、多層 |
|---|---|---|---|
| プリント基板の厚さ: | 1.0-5.0mm | プリント基板のサイズ: | ≤400mmx 500mm |
| はんだマスク: | 緑、赤、青、黒、黄色 | 銅の重量: | 0.5オンス（17 µm）、1オンス（35µm）、2オンス（70µm） |
| 表面仕上げ: | 裸の銅、hasl、enig、没入錫、OSP | ||
| ハイライト: | fr4 PCB板,fr4 PCB板 |
||

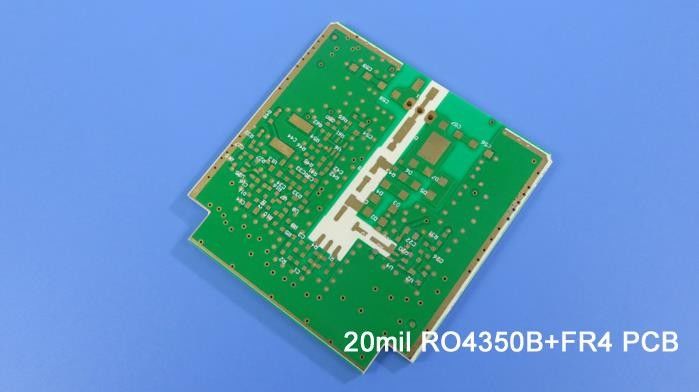

ハイブリッドPCBスタックアップ は,信号 の 完全性 と PCB の 費用 を 最適化 する
今日はハイブリッドPCBについてお話します. 主にエポキシガラスと混ぜた高周波材料です.
ハイブリッド構造について考えましょう.
層1から層2はRO4350B高周波材料のコアであり,層3から層4はFR-4エポキシガラスのコアである. 2つのコアは接着剤 (プレプレグ) のシートで結合されている.
ハイブリッドPCBの種類
ハイブリッドPCBは,上記のようにFR-4と高周波材料の混合物であり,別のタイプは,異なる介電常数 (DK) を有する高周波材料の混合物である.例えば RT/duroid 5880 と RO4350B など.
なぜハイブリッドPCBを使うのか?
高周波の多層PCBを使用する 3つの主な理由があります 費用,信頼性向上,電気性能向上です
高周波材料のコストはFR-4よりもはるかに高い場合,FR-4と高周波材料のハイブリッドを使用するとコスト問題は解決できます.
使用されたPCB材料のCTE値が比較的高く,一部の高周波材料が高いCTE特性を持つ場合,信頼性の問題を引き起こします.低CTEFR-4材料と高CTE材料を組み合わせて多層ボードを作るとき複合CTEは受け入れられ,信頼性が向上します.
電気性能が高いものもありますが,この場合は,電力があまり必要ありません.電気性能要求が低い部品は FR4 を使用します.電気性能要求が高い部品は,より高価な高周波材料を使用します.電気性能も改善する例えば,コンビナーやフィルターなどのいくつかの用途では,DK材料の異なる値を使用します.

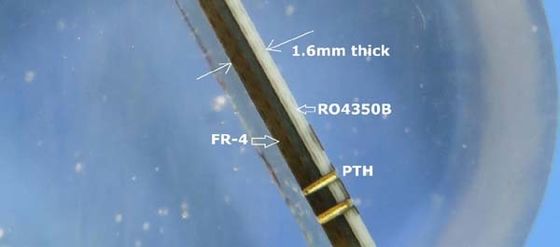

ハイブリッドPCBのマイクロセクション
なぜFR-4を選んだのか?
FR-4と高周波材料の混合は,FR-4とほとんどの高周波材料が互換性問題を抱えているため,ますます一般的になっています.
ラミネーション
信頼性の高いラミネーションを得るために まず高周波材料のPPシートを選び 適切なプレスサイクルを使用します同じ材料の接着層は,より単純なプレスサイクルのためにより有利です.
| 私たちの PCB 容量 | |
| PCB タイプ: | ハイブリッド PCB,混合 PCB |
| 混合型: | RO4350B + FR4 |
| RO4003C + FR4 | |
| F4B + FR4 | |
| NT/デュロイド5880 + FR4 | |
| NT1 電気自動車 | |
| 溶接マスク: | 緑,赤,青,黒,黄色 |
| 層数: | 4 層 6 層 多層 |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10.0〜5.0mm |
| PCB サイズ: | ≤400mm × 500mm |
| 表面塗装: | 裸の銅,HASL,ENIG,浸水スチール,OSP |
