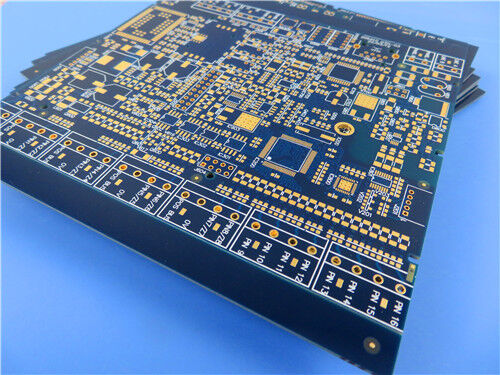

ハイブリッド4層F4BM265 PCB 盲点バイアス制御阻力

ハイブリッド4層F4BM265 PCB 盲点バイアス制御阻力
ハイブリッド4層F4BM265 PCB 盲点バイアス制御阻力

大画像 :  ハイブリッド4層F4BM265 PCB 盲点バイアス制御阻力

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-282.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs

ハイブリッド4層F4BM265 PCB 盲点バイアス制御阻力

説明
基材: 3mm F4BM265 コア + S1000-2MB プリプレグ レイヤー数: 4層
プリント基板の厚さ: 4.14mm プリント基板サイズ: 245mm×245mm(1枚)
はんだマスク: シルクスクリーン:
銅の重量: 各層に35μmの銅仕上げ 表面仕上げ: エニグ
ハイライト:

透明なペット適用範囲が広いPCB板

,

0.15mm適用範囲が広いPCB板

,

0.15mm透明で適用範囲が広いPCB

この4層の硬いハイブリッドRFPCBは,F4BM265高周波ラミネートとS1000-2MシリーズFR-4電解材料で作られています.制御されたインペデンス回路と盲目構造で設計されたIPC-3級信頼性基準に準拠して製造されたPCBは,ENIG表面仕上げ,白色レジェンドの双面の青色溶接マスク,25μmの穴の銅塗装,そして各導電層に35μmの完成銅総ラミネーション厚さ4.14mm,ボード寸法245mm×245mm (1pcs) で,安定したインピーダンスの特性を与えます.高級のRF通信とマイクロ波通信アプリケーションのための高級ダイレクトリック安定性と信頼性の高い次元性能.



PCB 仕様

パラメータ項目 仕様
層構成 4層硬い多層PCB
板の寸法 245mm × 245mm (1枚)
完成したラミネーション厚さ 4.14mm
PCB スタックアップ 組成 3mm F4BM265コア + S1000-2MBプリプレグ + 0.5mm S1000-2Mコア
完成した銅の厚さ 各層に35μmの完成銅
構造を通して ブラインドバイアスを含む
厚さによる塗装 25μmの穴の銅厚さ
阻力要求 カスタム制御インペダンスの設計
表面仕上げ ENIG
溶接マスク & シルクスクリーン 青い溶接マスク + 上と下の白いレジェンド
品質基準 IPCクラス3



ハイブリッド4層F4BM265 PCB 盲点バイアス制御阻力 0



F4BM265 材料概要

F4BMF4BMEとF4BM265は,複合ガラスファブリック,PTFE樹脂とPTFEフィルムで標準化されたラミネーションプロセスで製造されたガラスファブリック強化PTFE銅塗層ラミネートです.標準のF4B基板と比較して電力の性能が向上した調節可能なDk範囲が広く,電圧消耗が低く,隔熱抵抗が高く,運用安定性が向上しています輸入された同級高周波ラミネートに適格な代替品として使用する.



F4BMとF4BMEは同じ介電性コアを共有しているが,銅製フィルム構成は異なる.F4BMは,PIM性能要件のないプロジェクトのためにED銅製フィルムで結合される.F4BMEは,優れたPIMパフォーマンスを実現するために逆のRTF銅ホイルを採用精密な回路プロファイリングと導体損失の減少.その介電常数は,PTFE樹脂とガラス布の比率を調整することによって正確に調節できます.高度なガラス繊維含有量は,より高いDkに寄与します.低CTE,温度漂流特性が最適化され,電解負荷がわずかに増加します.



主要な材料特性

調節可能な介電常数:標準Dkは2.17から3まで0要求に応じたカスタムDk



低RF電圧消耗:最適化された化合物式は高周波信号衰弱を最小限に抑える



優れたPIM性能:逆のRTF銅ホイルを持つF4BME変種は優れたPIM性能を提供します



費用効率の最適化: 総生産コストを削減するために,利用可能な複数のボードサイズ



特殊な環境耐性: 優れた抗放射線能力と低排出物



大量生産可能性: 安定したコスト・パフォーマンス比で商用規模の供給



典型的な応用シナリオ

  • マイクロ波とRF回路,軍事用レーダーシステム
  • ステージシフト器具とマイクロ波用受動部品
  • 電源分割機,コップラー,信号組み合わせ機
  • アテンナ・フィード・ネットワークとフェーズ・アレンジ・アンテナ・システム
  • 衛星通信端末と基地局アンテナ

ハイブリッド4層F4BM265 PCB 盲点バイアス制御阻力 1
