商品の詳細:
お支払配送条件:
|
| PCB Material: | RF-10 Core - 60mil (1.524mm) | Layer Count: | 2-layer |
|---|---|---|---|
| PCB Size: | 64mm x 45.7mm=1PCS, +/- 0.15mm | PCB Thickness: | 1.524 mm |
| Copper Weight: | 1oz (1.4 mils) inner/outer layers | Surface Finish: | Immersion tin |
| Solder Mask: | NO | Silkscreen: | NO |
| ハイライト: | RF-10 浸透性チンの完成型PCB,1.524mm 浸し紙 完成 PCB,60ml 浸し紙 完成 PCB |
||

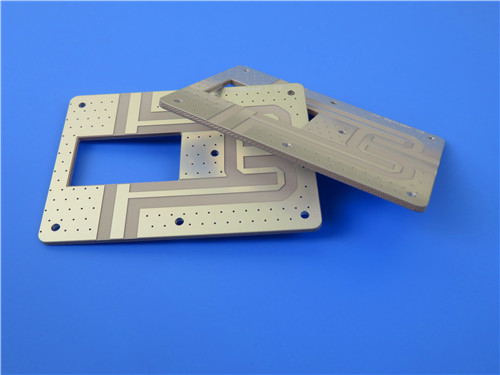

高品質の印刷回路板 (PCB) の必要性は かつてないほど重要です.RF-10素材を用いて作る特殊な性能があり,特にRF分野では様々な用途に適しています.
1. テクニカル仕様
PCB 製造
- 基礎材料:RF-10 陶器で満たされたPTFEと繊維繊維の複合体
- 板の寸法: 64mm x 45.7mm (± 0.15mm),コンパクトな形状を提供しています.
- 完成板厚さ: 1.6mm,耐久性と強さを保証します.
- 完成した銅重量: 1oz (1.4ミリ) 外層のために,効率的な信号伝送をサポートします.
- 最小の痕跡/スペース: 4/6ミリ,高密度の設計を可能にする.
- 最小穴の大きさ: 0.4mm,様々な部品を収容.
信頼性の高い接続を保証する.
- 表面塗装:浸し紙 溶接しやすさと耐腐蝕性が優れた
- 電気検査:各PCBは,出荷前に100%の電気検査を受け,信頼性を保証します.
PCBスタックアップ
- 銅層 1: 35μm (1oz)
- RF-10コア: 60ミリ (1.524mm),優れた介電性能を提供します.
- 銅層2: 35μm (1オンス)
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| Dk @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 10.2 ± 03 | 10.2 ± 03 | ||
| Df @ 10 GHz | IPC-650 2 試聴する5.5.5.1 モード | 0.0025 | 0.0025 | ||
| TcK† (-55〜150 °C) | IPC-650 2 試聴する5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.08 | % | 0.08 |
| 剥離強度 (1オンス RT銅) | IPC-650 2 試聴する4.8 (溶接剤) | パウンド/イン | 10 | N/mm | 1.7 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 | モーム/cm | 6.0×107 | モーム/cm | 6.0 × 107 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 | ほら | 1.0×108 | ほら | 1.0 x 108 |
| 折りたたみの強度 (MD) | IPC - 650 - 24.4 | PSI | 14,000 | N/mm2 | 96.53 |
| 折りたたみの強度 (CD) | IPC - 650 - 24.4 | PSI | 10,000 | N/mm2 | 68.95 |
| 張力強度 (MD) | IPC - 650 - 24.19 | PSI | 8,900 | N/mm2 | 62.57 |
| 張力強度 (CD) | IPC - 650 - 24.19 | PSI | 5,300 | N/mm2 | 37.26 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (25ミリ-MD) | -0だった0032 | % (25ミリCD) | -0だった0239 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (25ミリ-MD) | -0だった0215 | % (25ミリCD) | -0だった0529 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (25ミリ-MD) | -0だった0301 | % (25ミリCD) | -0だった0653 |
| 次元安定性 | IPC-650 2 試聴する4.39 (エッチの後) | % (60ml-MD) | -0だった0027 | % (60ml-CD) | -0だった0142 |
| 次元安定性 | IPC-650 2 試聴する4.39 (焼いた後) | % (60ml-MD) | -0だった1500 | % (60ml-CD) | -0だった0326 |
| 次元安定性 | IPC-650 2 試聴する4.39 (ストレス後) | % (60ml-MD) | -0だった0167 | % (60ml-CD) | -0だった0377 |
| 密度 (特異重力) | IPC-650-2 について3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| 特定熱量 | IPC-650-2 について4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| 熱伝導性 (無着) | IPC-650-2 について4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 16から20 | ppm/°C | 16から20 |
| CTE (Z軸) (50〜150 °C) | IPC-650 2 試聴する4.41 | ppm/°C | 25 | ppm/°C | 25 |
| 炎症性評価 | 内部 | V-0 | V-0 |
2RF-10素材の利点
高変電常数
10GHzで10.2 ± 0.3の介電常数を持つRF-10は,RF回路のサイズを大幅に削減することを可能にします.この機能は,コンパクトかつ効率的である必要がある現代のデバイスにとって重要です.
低分散因子
RF-10は10GHzで消耗因子0.0025を誇る. エネルギー損失を最小限に抑え,全体的な回路性能を向上させる.この特性 は,信号 の 完全 性 が 極めて 重要 で ある 高周波 の アプリケーション に は 重要 です..
優れた次元安定性
細い織物ガラス繊維の強化により 硬さや寸法が安定します性能を損なうことなくPCBが製造と運用のストレスに耐えられるようにする.
高熱伝導性
0.85 W/mk の熱伝導性を持つ RF-10 は熱を効果的に管理し,熱管理が不可欠な高電力アプリケーションに適しています.
炎症性評価
材料は炎症性の V-0 グレードで 敏感な環境での適用に 追加の安全層を追加しています
3申請について
- マイクロストライプパッチアンテナ: ワイヤレス通信システムに最適です
GPSアンテナ:正確な位置付けとナビゲーションを保証します
- 消極的部品: フィルター,カップラー,電源分割器など,信号処理に不可欠です.
- 航空機衝突防止システム:航空の安全性を向上させる
- 衛星部品:宇宙アプリケーションにおける信頼性の高い通信をサポートする
4品質保証とコンプライアンス
すべてのPCBは IPC2級規格に準拠して製造され 高品質と信頼性を保証します各委員会が意図されたように機能することを保証する.
5グローバル可用性
2層硬いPCBを 世界中に提供できることを誇りに思います 様々な部門の顧客が この最先端技術にアクセスできるようにしています品質と顧客満足への我々のコミットメントは,あなたの正確な仕様を満たす製品を受け取ることを保証します.
結論
結論として,我々の新しい2層硬いPCBは, 印象的な仕様,材料の利点,幅広い用途に適していますこのPCBは,今日の電子環境の要求に応える準備ができています.
PCBについてもっと知りたいか,注文をしてください!
