2層PCB TP980 7.62mm厚のENIG 電気のないニッケル浸透金コーティング

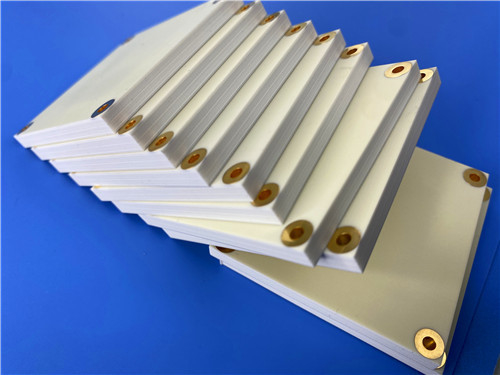

高性能の双面PCBを紹介します TP980素材で作られていますこのPCBは,今日の電子機器の厳格な要求を満たしています衛星ナビゲーション,ミサイル技術,小型アンテナのプロジェクトに最適です

建設 詳細

この双面PCBは TP980を用いて 精密に設計されています 高周波熱塑性材料で 優れた性能があります

建設の重要な詳細は以下の通りである.

- 基礎材料:TP980


- 層数: 双面


- 板の寸法: 185mm x 185mm,容積は ±0.15mmで,複雑なデザインの精度を保証します.


- 最低のトラス/スペース: 6/6ミリ,コンパクトで効率的なレイアウトを可能にします.


- 最小穴の大きさ:0.8mm,様々な部品タイプに対応します.


- 完成板厚さ: 7.7mm 堅牢なデザインに貢献します


- 完成した銅重量: 1 オンス (1,4 ミリ) 外層で,十分な電流処理能力を提供します.


接続の信頼性を向上させる.


- 表面仕上げ: 電気のないニッケル浸水金 (ENIG),優れた導電性と耐腐蝕性を保証する.


- 電気テスト:各PCBは,機能性を保証するために,出荷前に100%の電気テストを受けます.

PCBスタックアップ

このPCBのスタックアップは,最適な性能のために設計されており,次のもので構成されています.

- 銅層 1: 35 μm
- TF980 コア: 7.62mm (300ミリ)
- 銅層 2: 35 μm

品質保証

品質は製造プロセスにおいて最優先事項です.当社のPCBは,信頼性と性能に関する業界基準を満たすように,IPC-Class-2規格に従って製造されています.各ユニットは厳格な電気試験を受けます機能性を確認し,欠陥のリスクを最小限に抑える

TP980 材料の特徴

TP980は,セラミックとポリフェニレンオキシド樹脂 (PPO) をガラス繊維強化なしで組み合わせたユニークな熱塑性材料です.この特異的な組成は,介電常数の正確な調整を可能にしますTP980 の主要特徴には,以下のようなものがあります.

- 介電常数 (Dk): 10 GHz で 9.8 ± 0.2,優れた信号完整性を提供する.


- 消耗因子: 0.0012 10 GHz で,最小限の信号損失を保証します.


- Dk の低熱系数: -40 ppm/°C,幅広い温度範囲 (-55°C~150°C) で安定性を維持する.


- 熱伝導性: 0.65 W/mk,効率的な熱消散を促進する.


- 湿度0.01% 湿った環境での信頼性を向上させる


- 燃やす可能性: UL 94-V0,様々な用途での安全性を保証します.

TP980 PCB の 使用 の 利点

TP980の双面PCBを選択する利点が大きい:

1性能向上: この材料の高変電気定数と低消耗因子は,優れた信号完整性に貢献し,高周波アプリケーションに理想的です.


2熱安定性:低温係数は,要求の高い環境において重要な温度範囲における性能安定性を保証します.


3信頼性:低水分吸収と高燃やす性の組み合わせにより,PCBの信頼性と安全性が向上し,重要なアプリケーションでの故障のリスクが軽減されます.


4設計の柔軟性: ダイレクトレクトル常数の正確な調整により,幅広い回路要件に対応する,個別ソリューションが可能です.

典型的な用途

TP980 PCBは,以下を含む様々な高性能アプリケーションに適しています.

- グローバル衛星ナビゲーションシステム: 困難な環境で正確な位置付けと信頼性の高いパフォーマンスを確保する.


- ミサイル技術: 重要な防衛アプリケーションに必要な耐久性と性能を提供します.


- ファイズ技術: 武器システムにおける正確なタイミングと制御を容易にする.


- ミニチュアアンテナ:性能を損なうことなくコンパクトなデザインをサポートします.

世界 的 に 利用 できる

この高性能PCBは 世界中で利用可能で 異なる地域の顧客が 電子プロジェクトのための先端ソリューションにアクセスできるようにしています

結論

結論として TP980 PCBは 高周波電子機器における信頼性と性能の頂点です厳格な品質保証TP980 PCB を選択することで,顧客はデザインを向上させ,プロジェクトの成功を保証することができます.詳細を学び,次のプロジェクトのためのオートメントを依頼するには今日ご連絡ください.!
