| MOQ: | 1個 |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |

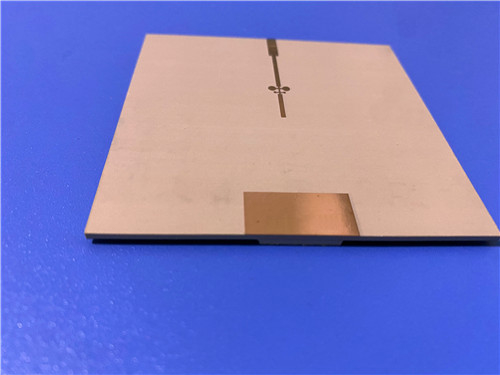

電子工学の世界では、革新的で信頼性の高いプリント基板（PCB）の需要がますます高まっています。IsoClad 933 PCBは、コンフォーマルアンテナ、レーダーシステム、ミサイル誘導技術など、高性能と耐久性が求められる用途向けに特別に設計された、傑出したソリューションとして登場しました。
材料構成
この高周波PCBは、不織布グラスファイバーとPTFE複合材であるIsoClad 933ラミネートで構成されています。この独自の組み合わせにより、従来の織布グラスファイバーラミネートと比較して、優れた柔軟性と寸法安定性が実現します。より長いランダムファイバーを使用することで、PCBの誘電率の均一性が向上し、高周波用途に最適です。
技術仕様
- 層数：2層
- 基板寸法：50mm x 60mm（±0.15mm）
- 最小トレース/スペース：4/4ミル
- 最小穴径：0.25mm
- 完成基板厚：0.8mm
- 完成銅重量：外層1oz（1.4ミル）
- ビアめっき厚：20μm
- 表面処理：無電解ニッケル浸漬金
- 電気試験：出荷前の100％電気試験
PCBスタックアップ
IsoClad 933 PCBのスタックアップは次のとおりです。
- 銅層1：35μm
- IsoClad 933コア：0.787mm（31ミル）
- 銅層2：35μm
この構成により、最適な電気的性能と熱管理が保証され、高周波回路に不可欠です。
性能上の利点
向上した誘電特性
IsoClad 933 PCBは、10GHzで2.33の誘電率（Dk）と、10GHzで0.0016の低い誘電正接を誇ります。これらの特性により信号損失が最小限に抑えられ、信号の完全性の維持が重要となるマイクロ波およびRF技術の用途に適しています。
熱安定性と信頼性
Dkの熱係数が-132ppm/℃、誘電破壊強度が45kVを超えるIsoClad 933 PCBは、温度変動と電気的ストレスに耐えるように設計されています。これにより、要求の厳しい環境でも信頼性の高い性能が保証されます。
柔軟性と寸法安定性
不織布グラスファイバー構造により、IsoClad 933 PCBは従来の材料よりも剛性が低く、曲げたり成形したりする必要がある設計への統合が容易になります。この柔軟性は、コンフォーマルアンテナやその他の特殊な用途に特に役立ちます。
可燃性と安全性
UL-94 V0の可燃性評価により、IsoClad 933 PCBは厳格な安全基準を満たし、耐火性が不可欠な用途での使用を保証します。
用途
IsoClad 933 PCBは汎用性が高く、以下を含む幅広い高度な用途に適しています。
- コンフォーマルアンテナ：柔軟性とコンパクトな設計を必要とするシステムに最適です。
- ストリップラインおよびマイクロストリップ回路：高周波信号伝送に最適です。
- ミサイル誘導システム：軍事用途の厳しい要求を満たすように設計されています。
- レーダーおよび電子戦システム：重要な防衛技術における信頼性のために設計されています。
品質保証
IPC-Class-2規格に準拠して製造されたIsoClad 933 PCBは、高い信頼性と品質を保証します。各基板は、出荷前に厳格な100％電気試験を受け、すべてのユニットが性能仕様を満たしていることを確認しています。
結論
困難な環境で優れた信頼性の高い高品質なソリューションには、IsoClad 933 PCBをお選びください。高度な材料と厳格な試験により、このPCBは、お客様の最も要求の厳しいプロジェクトを自信を持ってサポートするように設計されています。
|
|
