RF-60A PCB 2層 25ミリ厚 黒色 シルクスクリーン 浸水金

RF-60A PCB 2層 25ミリ厚 黒色 シルクスクリーン 浸水金

MOQ: 1個
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB 材料:
RF-60A- 0.635 mm (25mil)
層数:
2層
PCBの厚さ:
0.7mm
PCBのサイズ:
65mm x 14mm = 1個、+/- 0.15mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
浸水金
ハイライト:

2つの層PCB

,

25ミリ厚のPCB

,

RF-60A PCB

製品説明

この高性能PCBは 高周波アプリケーションの厳格な要件を満たすために設計されており 信頼性と精度を保証します



RF-60A素材を理解する

RF-60Aは,タコニックの尊敬されたORCERファミリーの一部で, 卓越した有機セラミックラミネート構造で知られています.尺寸安定性と屈曲強度を向上させるRF-60Aの革新的な製法により,低水分吸収と均等な電気特性があります.困難な環境における信頼性の基準を設定する.



RF-60A の主要特性

RF-60Aの堅固な特性により,高周波アプリケーションに好ましい材料になります.

- 変電常数 (Dk): 10 GHz で 6.15 この低い Dk は,RF アプリケーションで最小限の信号損失と性能向上を可能にします.
- 消散因子: 10 GHz/23°C で 0.0038 この低消散因子は,熱発生を減らすのに効率的な信号伝送を保証します.
- 湿度吸収: 0.02%. 低湿度吸収率は,湿気のある環境での信頼性の向上に貢献します.
熱伝導性: 0.4 W/MK.この特性により,高電力アプリケーションでは極めて重要な熱を効率的に散布できます.



- CTE (熱膨張係数)
- X軸: 9ppm/°C
- Y軸: 8ppm/°C
- Z軸: 69 ppm/°C



- 放出ガス特性: 0.02% TML, 0.01% WVR.これらの特性により,RF-60Aは空間制限の適用に適しています.



これらの特性により,RF-60A PCBは,極端な条件下でも性能を保ち,航空宇宙,通信,医療機器のアプリケーションにとって不可欠です.



RF-60A 典型的な値
資産 試験方法 ユニット 価値 ユニット 価値
Dk @ 10 GHz IPC-650 2 試聴する5.5.6   6.15   6.15
Df @ 10 GHz IPC-650 2 試聴する5.5.5.1   0.0038   0.0038
水分吸収 IPC-650 2 試聴する6.2.1 % 0.02 % 0.02
ダイレクトリック分解 IPC-650 2 試聴する5.6 kV 53 kV 53
介電力強度 ASTM D 149 V/ml 880 kV/mm 35
容積抵抗性 IPC-650 2 試聴する5.17.1 (湿度後) モーム/cm 9.0×108 モーム/cm 9.0×108
表面抵抗性 IPC-650 2 試聴する5.17.1 (湿度後) ほら 2.28×108 ほら 2.28×108
弧抵抗 IPC-650 2 試聴する5.1 秒数 193 秒数 193
折りたたみの強度 (MD) ASTM D 790 PSI 18,300 N/mm2 126.2
折りたたみの強度 (CD) ASTM D 790 PSI 14,600 N/mm2 100.7
張力強度 (MD) ASTM D 3039 PSI 19,500 N/mm2 134.4
張力強度 (CD) ASTM D 3039 PSI 16,300 N/mm2 112.4
ヤングのモジュール ASTM D 3039 kpsi 1,590 N/mm2 11,000
ポイソン・レシオ ASTM D 3039   0.068 N/mm2 0.068
圧縮モジュール ASTM D 695 (23°C) kpsi 338   2,330
皮を剥がす強度 (1オンス ED) IPC-650 2 試聴する4.8 セカンド52.2 (熱圧) パウンド/イン 8 N/mm 1.4
次元安定性 (MD) IPC-650 2 試聴する4.39 第5.4節 (焼いた後) ミル/イン 0.68 mm/M 0.68
次元安定性 (CD) IPC-650 2 試聴する4.39 第5.4節 (焼いた後) ミル/イン 1.05 mm/M 1.05
密度 (特異重力) ASTM D 792 g/cm3 2.79 g/cm3 2.79
熱伝導性 ASTM F 433 W/M*K 0.4 W/M*K 0.4
CTE (X軸) ASTM D 3386 (−30°C~125°C) ppm/°C 9 ppm/°C 9
CTE (Y軸) ASTM D 3386 (−30°C~125°C) ppm/°C 8 ppm/°C 8
CTE (Z軸) ASTM D 3386 (−30°C~125°C) ppm/°C 69 ppm/°C 69
排気量 (% TML) ASTM E595* % 0.02 % 0.02
排気 (% CVCM) ASTM E595* % 0.00 % 0.00
排出ガス (% WVR) ASTM E595* % 0.01 % 0.01
炎症性評価 UL 94   V-0   V-0



詳細なPCB仕様

このPCBは,高周波アプリケーションの性能を最適化する洗練された2層硬い構造を備えています.以下は,その能力を定義する正確な仕様です:



テクニカル仕様

- 基礎材料: RF-60A
- 層数: 2つの層で,複雑性と効率のバランスを確保します.
- 板の寸法: 65mm x 14mm (±0.15mm),機能性を犠牲にせずにコンパクトなデザインを可能にします.
- 最小の痕跡/スペース: 4/6ミリ,複雑な回路設計を容易にする.
- 最小穴の大きさ: 0.3mm,様々な電子部品を収容.
完成板厚さ:0.7mm 耐久性と信頼性を保証します
- 完成した銅重量: 1オンス (1,4ミリ) 外層,堅牢な電気接続を提供します.
層間の接続の耐久性を向上させる.
- 表面仕上げ: 浸し金, 優れた溶接性と耐腐蝕性を保証する.
- 上部 シルクスクリーン:黒色 部品の識別を明確にします
- トップ・ソルダー・マスク: 青色で 美的・機能的なデザインに貢献します
- 電気試験: 送料前に100%テストし,品質保証を保証します.
- 全世界の利用可能性:そう,世界中のメーカーが利用できるようにします.



PCBスタックアップ構造

RF-60A PCBのスタックアップは,次のもので構成される.



- 銅層 1: 35 μm,効率的な信号伝送を保証する.
- RF-60A ダエレクトリック:0.635mm (25mls),不可欠な隔熱と安定性を提供します.
- 複合的な回路構成を可能にする銅層2: 35 μm



この慎重に設計された構成は,特に高周波アプリケーションでは,最適なパフォーマンスと信頼性を保証します.

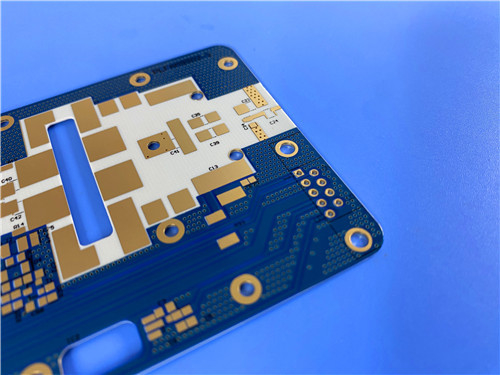

RF-60A PCB 2層 25ミリ厚 黒色 シルクスクリーン 浸水金 0



産業における応用

RF-60A PCBは,以下を含む様々な高周波アプリケーションに適しています.


パワーアンプ:信号強度が重要な通信システムで使用されます.


フィルターとカップラー: RF回路の信号処理とルーティングに不可欠です.


ミニチュア化されたアンテナ:現代の通信機器のコンパクトな設計に最適です.


パシブコンポーネント: 安定性と信頼性が重要なコンデンサーやレジスタントなど.



コンプライアンスと持続可能性

RF-60A PCB は IPC-Class-2 規格に準拠しており,高品質の製造基準を満たしています. さらに,RoHS と WEEE に準拠しています.環境持続可能性と責任ある製造慣行へのコミットメントを反映する電子廃棄物を最小限に抑えるための世界的な努力と一致しています.



結論
高精度で堅牢な設計で 2層硬いPCBは 次の電子プロジェクトに最適なソリューションです優れた品質と信頼性が提供されています高周波アプリケーションに合わせた!



詳細の問い合わせや注文については,専用の販売チームに連絡してください.
