RO3006 PCB 両面 10mil ラミネート イマージョン金メッキ

RO3006 PCB 両面 10mil ラミネート イマージョン金メッキ

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: Vacuum bags+Cartons
配達期間: 8-9 working days
決済方法: T/T
供給能力: 5000PCS per month
詳細情報
Place of Origin
China
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB material:
RO3006
Layer count:
2 layers
PCB thickness:
0.3mm
PCB size:
45.2mm x 43.5mm=1PCS
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
White
Surface finish:
Immersion Gold
ハイライト:

RF PCB 両面ラミネート

,

浸透金PCBボード

,

10mil 厚さ RF PCB

製品説明

高性能印刷回路板 (PCB) の需要はかつてないほどです. ロジャース RO3006から製造された 2層PCBは,厳格なRFおよびマイクロ波アプリケーションの要求を満たすために特別に設計されています.



材料の選択 ロジャース RO3006

このPCBの核は ロジャース RO3006です 優れた電気と機械性能で知られる 最先端のラミネート材料ですこのセラミックで満たされたPTFE複合体は,商業的なマイクロ波およびRFアプリケーションのために設計されています優れた性能と安定性を提供します



資産 RO3006 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 6.15±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 6.5 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.002 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -262 だった Z ppm/°C 10 GHz -50°C150まで°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.27
0.15
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 105   MΩ.cm コンド A IPC25.17.1
表面抵抗性 105   コンド A IPC25.17.1
張力モジュール 1498
1293
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.02   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.86   j/g/k   計算した
熱伝導性 0.79   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55から288まで)
°C)
17
17
24
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °CTGA   ASTM D 3850
密度 2.6   gm/cm3 23°C ASTM D 792
銅皮の強度 7.1   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



ロジャース RO3006 の 主要 な 特徴

- 変電常数 (Dk): 10 GHz と 23°C で 6.15 ± 0.15 この安定した Dk は,高周波アプリケーションで信号の整合性を維持するために重要です.



- 消耗因子: 10 GHz で 0.002 の低消耗因子 で,ロジャーズ RO3006 は エネルギー 損失を最小限に抑え,効率的な信号伝送に最適です.



- 熱安定性: 熱分解温度 (Td) は500°Cを超え,高熱環境でも堅牢な性能を提供します.



- 水分吸収: 0.02% の非常に低い水分吸収率は,様々な環境条件下でPCBの信頼性を高めます.



- 熱膨張係数 (CTE): X軸とY軸が17ppm/°CでZ軸が24ppm/°Cで,ロジャース RO3006は優れた寸法安定性を提供します.



PCB 仕様

パラメータ 仕様
基礎材料 RO3006
層数 2 層
板の寸法 45.2mm×43.5mm
最小の痕跡/空間 5/5ミリ
穴の最小サイズ 0.2mm
盲目の経路 違う
完成板の厚さ 0.3mm
完成したCu重量 1オンス (1.4ミリ) の外層
厚さによる塗装 20 μm
表面塗装 浸水金
トップ シルクスクリーン ホワイト
底部 シルクスクリーン 違う
トップソールドマスク 違う
下の溶接マスク 違う



スタックアップ構成

PCBは,最適な電気性能のために設計された 頑丈なスタックアップを備えています:



- 銅層 1: 35 μm

- ロジャース RO3006 コア 10ミリ (0.254mm)

- 銅層 2: 35 μm



この構成は高周波アプリケーションにとって重要な効果的な電気接続と安定した熱管理を保証します.

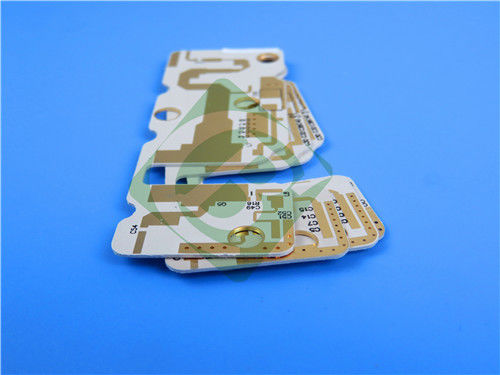

RO3006 PCB 両面 10mil ラミネート イマージョン金メッキ 0



品質保証

各PCBは出荷前に100%の電気テストを受け,IPC-Class-2規格の遵守を保証します.この厳格なテストプロセスは,要求の高い環境で信頼性と性能を保証するように設計されています.



典型的な用途

このPCBの汎用性により,以下を含む様々な高周波アプリケーションに最適です.



- 自動車用レーダー: 車両の安全とナビゲーションシステムの強化

- グローバル ポジショニング 衛星 (GPS) アンテナ: 信号損失を最小限に抑え,正確な位置追跡を保証します.

- セルラー通信システム: 信頼性の高い通信をサポートするパワーアンプとアンテナに最適です.

- ワイヤレス通信用のパッチアンテナ:モバイルデバイスのシームレス接続をサポートする.

- 直接放送衛星: 娯楽と通信のための高品質の衛星信号を配信する.

- ケーブルシステムにおけるデータリンク:ケーブルネットワークにおける効率的なデータ伝送を促進する.

- リモート・メーター・リーダー: 信頼性の高いデータ収集により電力管理を強化する.

- パワーバックプラン: 複雑なシステムにおける高性能の電力配電をサポートする.



結論

この2層のPCBは Rogers RO3006素材で 卓越した性能,信頼性,そして多用途性を 提供するPCB技術の最前線を 代表しています



この先進的なPCBソリューションに投資することで 製品が現代技術の要求に応えるだけでなく 競争が激化する市場での成功も保証できます詳細を学び,注文する電子ソリューションを次のレベルに!



RO3006 PCB 両面 10mil ラミネート イマージョン金メッキ 1
