| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

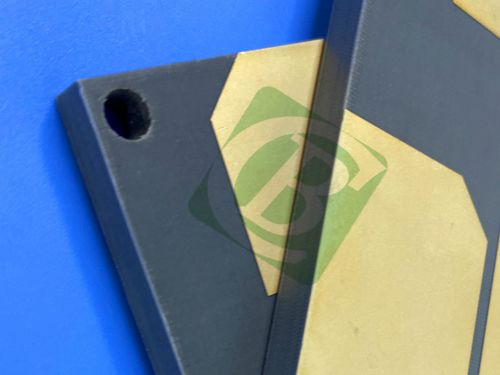

材料の組成
このPCBの基礎材料は,先進的な介電性特性で知られるTP980です.この熱塑性材料は,陶器とポリフェニレン酸化物 (PPO) 樹脂の混合物で構成されています.意図的にガラス繊維の強化なしで設計されたこのユニークな組成により,電解常数の精密な調整が可能で,TP980は幅広い高周波アプリケーションに適しています.
PCBスタックアップ
このPCBのスタックアップは 性能を最適化するために 慎重に設計されています
- 銅層 1:最初の層には35μmの銅が使用され,必要なルーティングと接地機能を提供します.
- TF980コア:4.0mm (157.5mls) のコア材料は,シグナル完整性と熱管理を向上させ,ボードの介電性特性に著しく貢献します.
- 銅層2:35μmの銅層が追加され,効率的なルーティングと部品配置を可能にする.
PCB 仕様
| パラメータ | 仕様 |
| 基礎材料 | TP980 |
| 層数 | 双面型 |
| 板の寸法 | 68mm × 68mm ± 0.15mm |
| 最小の痕跡/空間 | 7/5ミリ |
| 穴の最小サイズ | 0.7mm |
| 盲目の経路 | 違う |
| 完成板の厚さ | 4.1mm |
| 完成したCu重量 | 外層用には1オンス (1.4ミリ) |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 電気のないニッケル浸水金 (ENIG) |
| トップ シルクスクリーン | 違う |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | 違う |
| 下の溶接マスク | 違う |
| 電気試験 | 輸送前100%の電気試験 |
アート 作品 と 品質 基準
このPCBアートワークは,様々な製造プロセス間の互換性を保証するPCB製造で広く使用されている標準であるGerber RS-274-Xフォーマットで提供されています.このフォーマットにより,PCB設計の正確な通信が製造者に可能になります.
このPCBはIPC2級品質基準に準拠し,信頼性と性能に関する基本的な要件を満たし,機能性を損なうことなく様々なアプリケーションで使用できるようにします.
利用可能性
TP980 PCBは世界中に利用可能で,高周波ソリューションを電子製品に導入したいメーカーやデザイナーにとって汎用的な選択肢です.
TP980の特徴
- ダイレクトリ常数 (Dk): 10 GHz で 9.8 ± 0.2,高周波信号の安定したパフォーマンスを保証する.
- 消耗因子: 0.0012 10 GHz で,信号伝送中に低エネルギー損失を示しています.
- 電解常分の熱系数 (TCDK): -40ppm/°C, -55°Cから150°Cの広い温度範囲で性能を維持する.
- CTE値:
- X軸: 40ppm/°C
- Y軸: 40ppm/°C
- Z軸: 55 ppm/°C
- 熱伝導性: 0.65 W/mk,効率的な熱消散を促進する.
- 湿度吸収:0.01% 湿度による障害のリスクを減らす
- UL評価: 94-V0 消防安全基準の遵守を保証する
典型的な用途
TP980 PCBは,特に以下のような要求の高いアプリケーションに適しています.
- グローバル・サテライト・ナビゲーション・システム: ナビゲーション技術に必要な精度と信頼性を提供する.
- ミサイル搭載技術: 防衛用アプリケーションにおいて不可欠な厳格な性能と信頼性の基準を満たす.
- ファイズ技術: 安全性の重要なアプリケーションで堅牢で信頼性の高いパフォーマンスを提供します
- ミニチュア化されたアンテナ: 性能を犠牲にせずにコンパクトな設計が可能で,現代通信システムでは極めて重要です.
結論
TP980PCBは 先進的な材料科学と電子工学の 交差点を示していますこれは高周波アプリケーションの主要な選択です信頼性と効率性の高いPCBの需要が増加し続けているため,TP980は現代の電子設計の課題に対応する準備ができています.
|
|
