| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

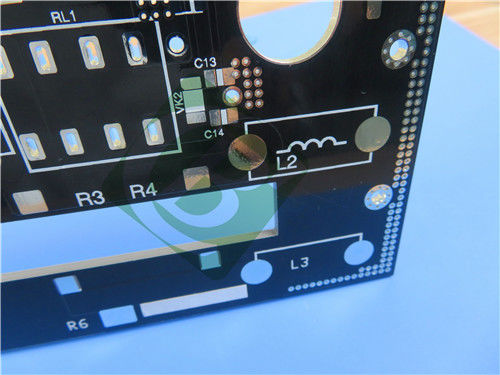

高性能4層硬いPCBを誇らしげにご紹介します 高級ポリアミド材料で製造され 極端な環境での 厳しい用途のために 特別に設計されていますこのPCBは高温で例外的な信頼性を提供します航空宇宙,軍用電子機器,および深井石油採掘設備の高圧運用条件
このPCBのスタップアップは次のものからなる.
- 銅層 1: 35 μm (1 oz)
ポリマイドコア: 0.32mm
- 銅層 2: 35 μm (1 oz)
ポリアミドプレプレグ: 0. 1 mm
ポリマイドコア 0.8mm
ポリアミドプレプレグ: 0. 1 mm
- 銅層 3: 35 μm (1 oz)
ポリマイドコア: 0.32mm
- 銅層 4: 35 μm (1oz)
PCBの詳細
| パラメータ | 仕様 |
| 基礎材料 | 硬いポリミド |
| 層数 | 4 層 |
| 板の寸法 | 325mm x 83mm (±0.15mm) |
| 最小の痕跡/空間 | 5/5ミリ |
| 穴の最小サイズ | 0.3mm |
| 盲目の経路 | 違う |
| 完成板の厚さ | 1.8mm |
| 完成したCu重量 | 1オンス (1.4ミリ) の外層 |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | HASL 鉛のない |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | ホワイト |
| トップソールドマスク | ブラック |
| 下の溶接マスク | ブラック |
| 特別 な 特徴 | 0.3mmバイアス樹脂で満たされ,蓋が付いている 上から反沈穴 |
| 電気試験 | 輸送前100%検査 |
ポリアミド 材料 の 特質 と 利点
熱安定性
ポリアミドラミネートは,高温257°Cの高いガラス移行温度 (Tg) を有し,デラミネーションやブリスティングなしに288°Cの熱力ストレストテストに耐えることができ,例外的な耐熱性を示しています.
メカニカル 強さ
熱圧後1.42 N/mm) と屈曲強度 (410.2 N/mm2 機械方向で) を表し,厳しい環境での耐久性を保証します.
電気性能
絶好の保温性能を保ちます
- 容積抵抗: 6.6×108 MΩ·cm
- 表面抵抗: 3.4×108 MΩ
- 介電常数: 4.12 @ 1MHz
- 消耗因子: 0.0072 @ 1MHz
環境 に 対する 抵抗
- 水分吸収率は0.11%
- 優れた放射線耐性
- 極端な条件でも性能を維持する
追加 の 利点
- 高周波ダイレクトリック性能
- 石油・ガス環境での信頼性の高い運用
- 超高次元安定性
- 優れた化学抵抗性
典型的な用途
ポリアミドの特性は 要求の高い用途に最適です
- 航空宇宙システム:高度な信頼性を要求する航空機器
- 軍事電子:ミッション・クリティカル防衛システム
- 掘削装置: 石油抽出電子機器
- 衛星部品:宇宙レベルの信頼性
- 高温産業用制御装置
- 医療機器の消毒システム
準拠と基準
このPCBは,IPC-Class-2規格に準拠し,一貫した品質と信頼性を保証します.すべての製造ファイルは,シームレスな生産統合のためにGerber RS-274-X形式で提供されています.
世界 的 に 利用 できる
世界中のエンジニアやメーカーに 信頼性の高い配送を 提供しています
結論
4層の硬いポリアミドPCBは 極端な熱と環境耐性を要求するアプリケーションの究極の解決策です優れた機械特性このソリューションは最も困難な条件でも 優れたパフォーマンスを提供します このPCBを選択することでストレスの下では妥協しない 高性能なソリューションを選択します 最も要求の高いアプリケーションに最適です.
高信頼性と高性能PCBソリューションを探している場合は,今日私たちに連絡してください!
|
|
