| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

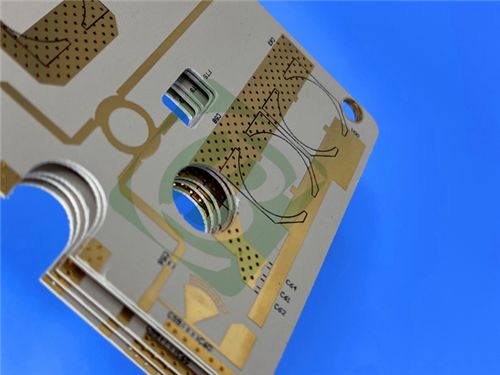

RF-10素材を使用した高性能二層リジッドPCBをご紹介します。この高度なPCBは、サイズ縮小と信号完全性が重要な精密RFアプリケーション向けに専門的に設計されており、アンテナシステム、衛星コンポーネント、航空宇宙技術に最適です。
このPCBのスタックアップは次のとおりです:
- 銅層1: 35 μm (1oz)
- RF-10コア: 0.254 mm (10 mil)
- 銅層2: 35 μm (1oz)
PCBの詳細
|
パラメータ |
仕様 |
|
ベース材料 |
RF-10 |
|
層数 |
2層 |
|
基板寸法 |
45mm x 50mm (±0.15mm) |
|
最小トレース/スペース |
6/5ミル |
|
最小穴径 |
0.3mm |
|
ブラインドビア |
なし |
|
完成基板厚 |
0.3mm |
|
完成Cu重量 |
1oz (1.4ミル) |
|
ビアめっき厚 |
20 μm |
|
表面処理 |
イマージョン金 |
|
トップシルクスクリーン |
なし |
|
ボトムシルクスクリーン |
なし |
|
トップソルダーマスク |
なし |
|
ボトムソルダーマスク |
なし |
|
電気試験 |
出荷前に100%試験済み |
RF-10素材の特長と利点
誘電特性
RF-10ラミネートは、10 GHzで10.2 ±0.3の高い誘電率を特徴とし、コンパクトなRF設計において優れた信号完全性を維持しながら、回路サイズの大幅な縮小を可能にします。
超低損失特性
10 GHzで0.0025の低い損失係数により、RF-10は信号損失を最小限に抑え、GPSアンテナや衛星通信などの高周波アプリケーションに最適です。
熱性能
RF-10のCTE値は、優れた安定性を示します:
- X軸: 16 ppm/℃
- Y軸: 20 ppm/℃
- Z軸: 25 ppm/℃
これらの値は、温度変化に対する信頼性の高い性能を保証します。
その他の利点
- 効果的な放熱のための高い熱伝導率 (0.85 W/mk)
- 環境耐久性のための最小限の吸湿性 (0.08%)
- 安全性コンプライアンスのためのV-0難燃性定格
- スムーズな銅表面への優れた接着性
- 精密アプリケーションのための優れた寸法安定性
一般的なアプリケーション
RF-10のユニークな特性は、要求の厳しいRFアプリケーションに最適です:
- マイクロストリップパッチアンテナ: コンパクトで高性能な設計を実現
- GPSアンテナ: 正確な測位システム用
- パッシブコンポーネント: フィルタ、カプラ、パワーディバイダ
- 航空機衝突回避システム: ミッションクリティカルな航空安全
- 衛星コンポーネント: 宇宙環境での信頼性の高い動作
- 5G通信システム: 次世代ネットワークのサポート
コンプライアンスと規格
このPCBは、厳格なIPC-Class-2規格に準拠しており、一貫した品質と信頼性を保証します。すべての製造ファイルは、シームレスな生産統合のためにGerber RS-274-X形式で提供されます。
グローバルな可用性
すべての地域のエンジニアやメーカーに信頼性の高い配送で、世界中への配送を提供しています。
結論
当社の二層RF-10 PCBは、回路の小型化を必要とするRFアプリケーションにとって、性能と価値の最適なバランスを表しています。高い誘電率、優れた熱特性、実績のある信頼性により、このソリューションはコンパクトな設計で優れた性能を発揮します。このPCBを選択することで、品質を損なうことなく費用対効果の高いソリューションを選択できます。これは、最も困難なRFアプリケーションに最適です。このPCBが次のプロジェクトをどのように強化できるかについて、今すぐお問い合わせください。
|
|
